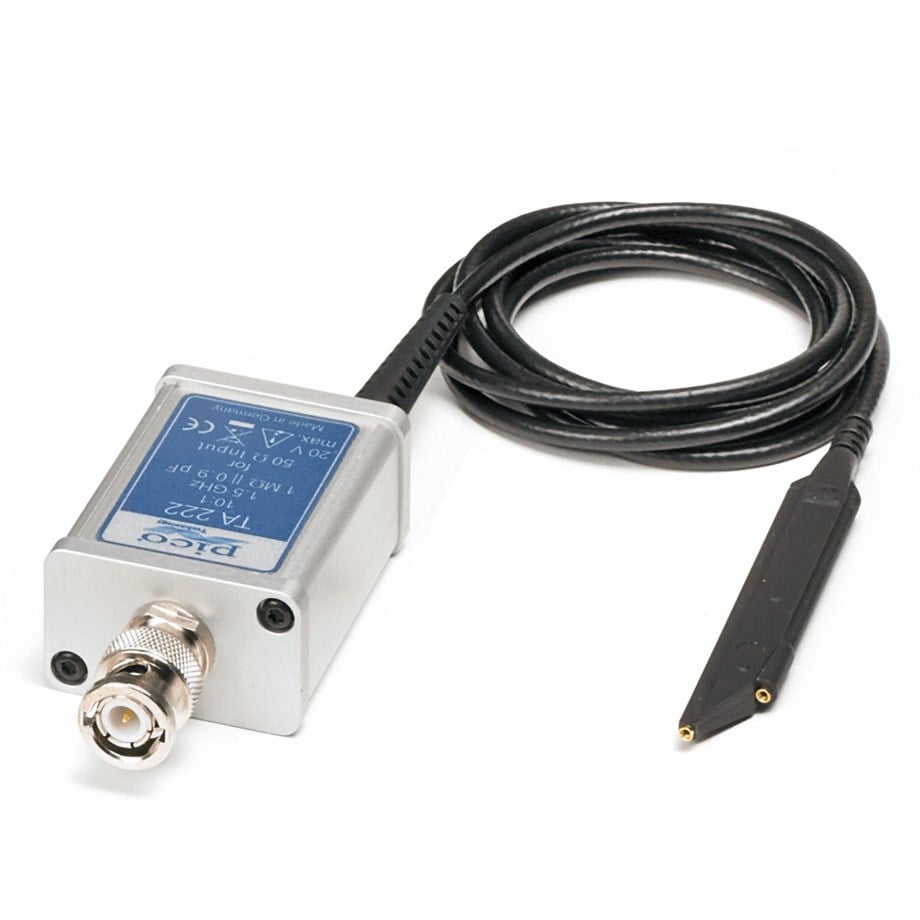

Pico Teknolojisi, benzersiz bir Sıralı Problama Sistemi sunar - TETRIS® aktif probu. TETRIS 1500 aktif probunun benzersiz tasarımı, aynı anda 2,54 mm aralıkta bitişik kare pimlere temas sağlar. Bu, probun T şeklindeki gövdesinin birçok probun yan yana konumlandırılmasına izin vermesi ve aynı anda birden fazla ölçümün yapılmasına izin vermesi nedeniyle mümkündür.
TETRIS 1500, herhangi bir sistemden bağımsızdır ve standart BNC konektörü ve SMA adaptörü ile 50 Ω girişli herhangi bir ölçüm cihazına takılabilir. 1 MΩ giriş direnci ve 0,9 pF giriş kapasitansı ile TETRIS 1500 probu, tüm frekans aralıklarındaki ölçümler için uygundur. Pasif probların aksine, TETRIS 1500 aktif prob, GHz aralığına yüksek giriş empedansı sunar. Bu özellikler, onu günlük ölçümlerinizin çoğu için ideal prob yapar.
Ölçüm cihazında 50 Ω bağlantısı yoksa, harici bir 50 Ω sonlandırıcı kullanılabilir (TA051 gibi), ancak sistem bant genişliği azaltılabilir.
TETRIS 1500 probu, güvenli depolama için kapsamlı bir aksesuar seti ve dayanıklı yumuşak torba ile birlikte gönderilir.
| TA222 TETRIS 1500 Aktif Yüksek Z probu teknik özellikleri |
| Zayıflama |
10:1 |
| Giriş empedansı |
1 MΩ || 0.9 pF |
| Ölçüm cihazının giriş bağlantısı |
50 Ω |
| Prob bant genişliği (–3 dB) |
1.5 GHz |
| Sistem bant genişliği (–3 dB) |
1000 MHz (*) |
| Giriş dinamik aralığı |
±8 V |
| giriş voltajı |
20 V |
| Kablo uzunluğu |
1.3 m |
| Besleme gerilimi |
Güç kaynağı dahildir |
| Çevre |
| Yükseklik |
Çalışma: en fazla 2000 m
Depolama: en fazla 15 000 m |
| Sıcaklık aralığı |
Işletim: 0° C to +45° C
Depolama: –40° C to +71° C |
| Maksimum bağıl nem (çalışırken) |
+31 °C'ye kadar sıcaklıklar için %80 bağıl nem, +50 °C'de doğrusal olarak %40'a düşer |
