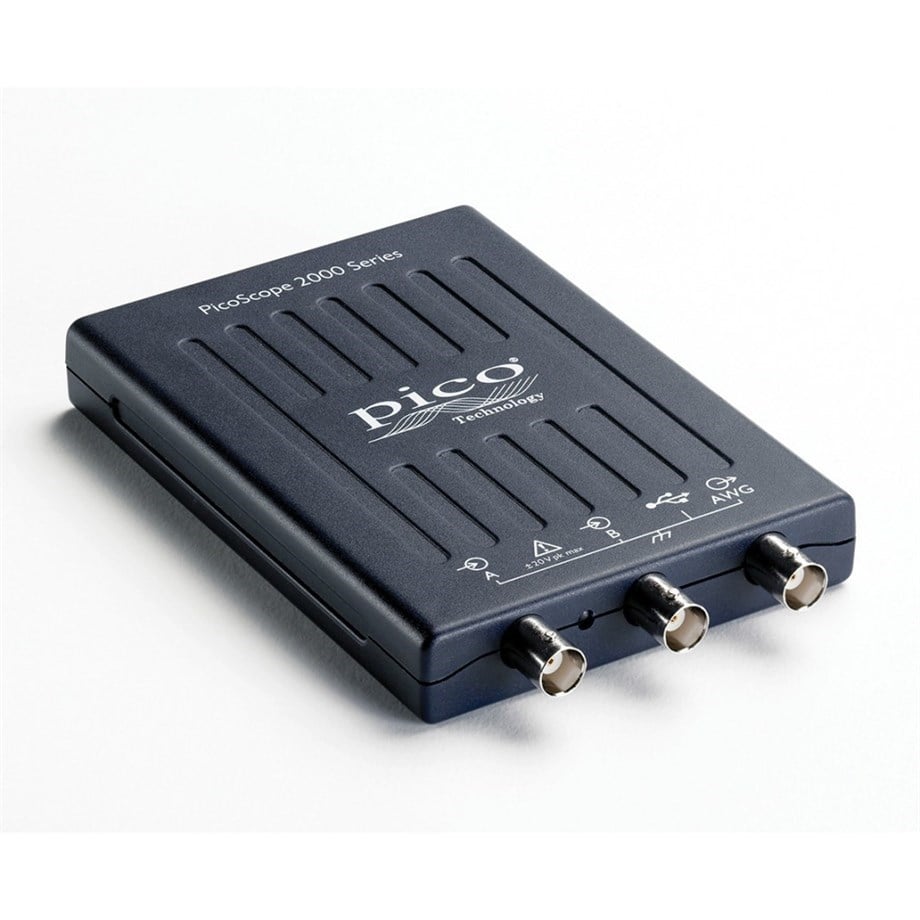

PicoScope 2204A PC Osiloskop 2 kanallı FG/AWG, 10MHz, Problar içerir
Özellik:
- Masaüstü osiloskop gibi, sadece daha küçük ve daha iyi.
- 10 MHz bant genişliği
- 1 GS/s örnekleme
- Gelişmiş dijital tetikleyiciler
- Keyfi dalga formu üreteci
- Seri kod çözme
- USB ile çalışır
- Ultra kompakt tasarım
Güçlü, taşınabilir ve çok yönlü
PicoScope 2200A Serisi osiloskoplar, hantal tezgah üstü cihazlara küçük, hafif ve modern bir alternatif sunar. Artık dizüstü bilgisayar çantanıza 200 MHz, 1 GS/s cihazı kolayca sığdırabilirsiniz! Hareket halindeki mühendisler için mükemmeldirler; tasarım, test, eğitim, servis, izleme, arıza bulma ve onarım dahil olmak üzere çok çeşitli uygulamalar için idealdir.
Küçük bir form faktörü, bu PC tabanlı kapsamların tek yararı değildir. PicoScope 6 yazılımımızla, seri kod çözme ve maske limit testi gibi üst düzey özellikler standart olarak dahil edilmiştir. Yeni işlevsellik, geri bildirimlerin yardımıyla optimize edilmiş ücretsiz yükseltmelerle düzenli olarak sunulur.
Seçim tablosu:
| Model |
Kanal |
Bant genişliği |
maksimum örnekleme hızı |
Bellek |
AWG |
| 2204A |
2 |
10 MHz |
100 MSa/s |
8 kS |
100 kHz |
| 2205A |
2 |
25 MHz |
200 MSa/s |
16 kS |
100 kHz |
| 2206B |
2 |
50 MHz |
500 MSa/s |
32 MS |
1 MHz |
| 2207B |
2 |
70 MHz |
1 GSa/s |
64 MS |
1 MHz |
| 2208B |
2 |
100 MHz |
1 GSa/s |
128 MS |
1 MHz |
| 2405A |
4 |
25 MHz |
100 MSa/s |
48 kS |
1 MHz |
| 2406B |
4 |
50 MHz |
1 GSa/s |
32 MS |
1 MHz |
| 2407B |
4 |
70 MHz |
1 GSa/s |
64 MS |
1 MHz |
| 2408B |
4 |
100 MHz |
1 GSa/s |
128 MS |
1 MHz |
| 2205A MSO |
2 + 16 |
25 MHz |
100 MSa/s |
48 kS |
1 MHz |
| 2206B MSO |
2 + 16 |
50 MHz |
1 GSa/s |
32 MS |
1 MHz |
| 2207B MSO |
2 + 16 |
70 MHz |
1 GSa/s |
64 MS |
1 MHz |
| 2208B MSO |
2 + 16 |
100 MHz |
1 GSa/s |
128 MS |
1 MHz |
|
