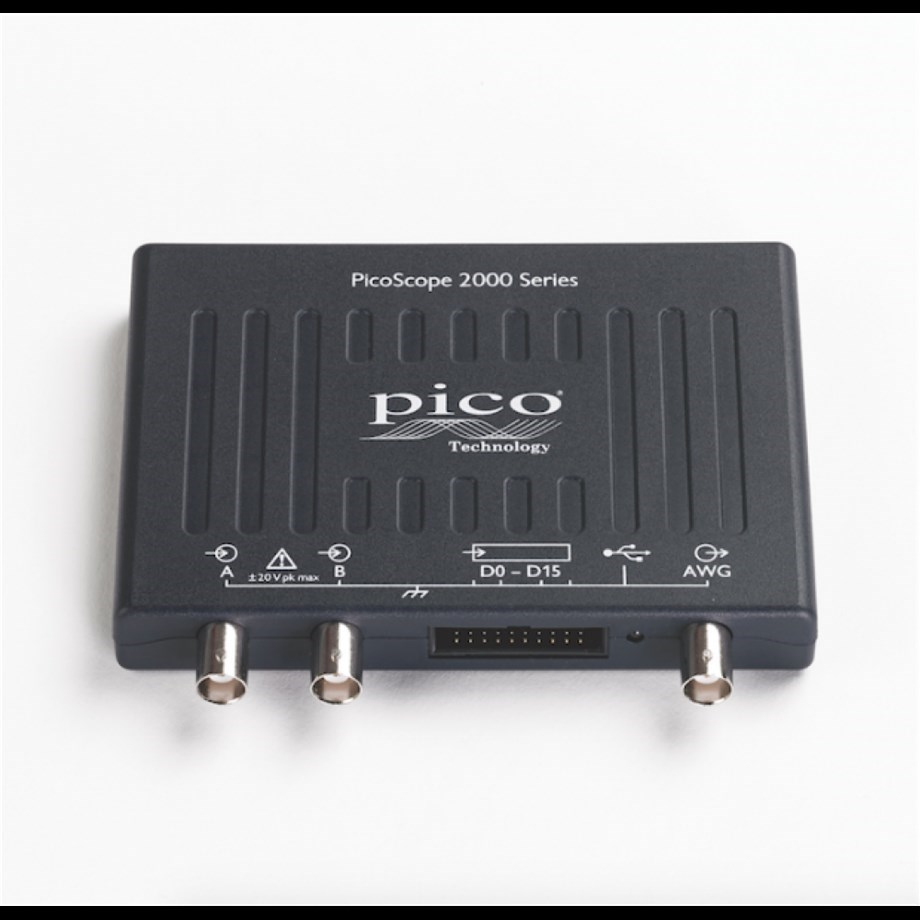

PicoScope 2205A MSO PC Osiloskop MSO 2 + 16 kanallı FG/AWG, 25 MHz, prob ve aksesuarlarla.

 PicoScope 2000 Serisi size 2 ve 4 kanallı osiloskopların yanı sıra 2 kanallı karışık sinyalli osiloskoplar (MSO'lar) seçeneği sunar.
analog + 16 dijital giriş. Tüm modellerde spektrum analizörleri, fonksiyon üreteçleri, keyfi dalga formu üreteçleri ve seri veri yolu analizörleri bulunur ve MSO modelleri aynı zamanda mantık analizörleri olarak da işlev görür.
PicoScope 2000A modellerinin tümü, bir dizi analog, dijital elektronik ve gömülü sistem uygulaması için mükemmel dalga formu görselleştirme ve 25 MHz'ye kadar ölçüm ile paranızın karşılığını rakipsiz bir şekilde verir. Eğitim, hobi ve saha hizmeti kullanımı için idealdirler.
PicoScope 2000B modelleri, derin bellek (128 MS'ye kadar), daha yüksek bant genişliği (100 MHz'e kadar) ve daha hızlı dalga formu güncelleme hızlarının ek avantajlarına sahiptir ve seri kod çözme ve zamana karşı frekans çizme dahil olmak üzere dalga formunuzun gelişmiş analizini yapmak için ihtiyacınız olan performansı sağlar.

Keyfi dalga formu ve fonksiyon üreteçleri

Tüm PicoScope 2000 Serisi osiloskoplarda dahili fonksiyon üreteci ve keyfi dalga formu üreteci (AWG) bulunur. Fonksiyon üreteci sinüs, kare, üçgen ve DC seviyesi dalga formları ve daha fazlasını üretebilirken, AWG dalga formlarını veri dosyalarından içe aktarmanıza veya yerleşik grafik AWG editörünü kullanarak bunları oluşturmanıza ve değiştirmenize olanak tanır.
Seviye, ofset ve frekans kontrollerinin yanı sıra, gelişmiş seçenekler bir dizi frekansı süpürmenizi sağlar. Gelişmiş spektrum moduyla birlikte, tepe tutuşu, ortalama ve doğrusal/kütük eksenleri gibi seçeneklerle birlikte bu, amplifikatör ve filtre tepkilerini test etmek için güçlü bir araç oluşturur.

Renk kalıcılığı modları


Gelişmiş ekran modları, eski ve yeni verileri üst üste bindirilmiş, yeni verileri daha parlak bir renk veya gölgede görmenizi sağlar. Bu, aksaklıkları ve kesintileri görmeyi ve göreceli sıklıklarını tahmin etmeyi kolaylaştırır. Analog kalıcılık, dijital renk ve hızlı görüntü modları arasında seçim yapın veya kendi özel kurallarınızı oluşturun.
PicoScope 2000 Serisi'nin donanım hızlandırma kullanımı, Hızlı Kalıcılık modunda, saniyede 80.000 dalga formuna kadar dalga formu güncelleme hızlarının elde edilebileceği (modele bağlı) anlamına gelir ve bunların hangilerinin kararlı ve hangilerinin aralıklı olduğunu göstermek için hepsini renk kodlaması veya yoğunluk derecelendirmesi ile kaplar. Daha önce bulunması dakikalar süren arızalar artık saniyeler içinde ortaya çıkıyor.

Yüksek hızlı veri toplama ve dijitalleştirme

Birlikte verilen sürücüler ve yazılım geliştirme kiti (SDK), National Instruments LabVIEW ve MathWorks MATLAB gibi popüler üçüncü taraf yazılım paketlerine hem kendi yazılımınızı hem de arayüzünüzü yazmanıza olanak tanır.
Sürücüler, USB bağlantı noktası üzerinden doğrudan bilgisayarın RAM'ine veya sabit diskine 1 MS/s'ye (A modelleri) veya 9,6 MS/sn'ye (B modelleri) kadar hızlarda aralıksız sürekli veri yakalayan bir mod olan veri akışını destekler, böylece kapsamın arabellek belleğinin boyutuyla sınırlı kalmazsınız. Akış modundaki örnekleme hızları PC teknik özelliklerine ve uygulama yüklemesine bağlıdır.
Beta sürücüler ayrıca Raspberry Pi, BeagleBone Black ve benzeri ARM destekli platformlarla da kullanılabilir. Bu sürücüler, bu küçük, tek kartlı Linux bilgisayarları kullanarak PicoScope'unuzu kontrol etmenizi sağlar.

Seri kod çözme


PicoScope 2000 Serisi osiloskoplar standart olarak seri kod çözme özelliğine sahiptir. Kodu çözülmüş verileri istediğiniz biçimde görüntüleyin: grafik olarak, tabloda veya her ikisi aynı anda.
• Grafik formatı, dalga formunun altındaki kodu çözülmüş verileri, kırmızı ile işaretlenmiş hata çerçeveleriyle ortak bir zaman ekseninde gösterir. Gürültüyü veya bozulmayı araştırmak için bu kareleri yakınlaştırabilirsiniz. Veri paketleri, sorun sinyallerini bulmayı ve tanımlamayı her zamankinden daha kolay hale getiren bileşen alanlarına bölünür ve her paket alanına farklı bir renk atanır: aşağıdaki CAN veri yolu örneğinde, adres turuncu renklidir, DLC yeşili ve veri içeriği indigo'dur. Renk kodlaması PicoScope 6.12 veya sonraki sürümlerinde mevcuttur ve www.picotech.com indirilebilir.
• Tablo formatı, veriler ve tüm bayraklar ve tanımlayıcılar dahil olmak üzere kodu çözülmüş çerçevelerin bir listesini gösterir. Yalnızca ilgilendiğiniz çerçeveleri görüntüleyecek, belirtilen özelliklere sahip çerçeveleri arayacak veya programın verileri listelemesi gerektiğinde sinyal vermek için bir başlangıç modeli tanımlayacak filtreleme koşulları ayarlayabilirsiniz.
Okuma kolaylığı için kodu çözülmüş sayısal verileri kullanıcı tanımlı metin dizelerine bağlamak da mümkündür.
PicoScope 2000 Serisi ile, osiloskop modelinin bant genişliğine ve örnekleme hızına bağlı olarak 1-Wire, CAN, I2C, I2S, LIN, SENT, SPI ve UART/RS- 232 dahil olmak üzere 15 adede kadar seri protokolün kodunu çözebilirsiniz. Tam liste için lütfen teknik özellikler tablosuna bakın.
PicoScope ayrıca bir Microsoft Excel elektronik tablosu kullanarak kodu çözülmüş verileri içe ve dışa aktarma seçenekleri de içerir.

Dijital sinyaller için seri kod çözme

PicoScope 2000 Serisi MSO modelleri, seri kod çözme özelliklerine ekstra güç katar. Tüm analog ve dijital girişlerdeki seri verilerin kodunu aynı anda çözebilir ve seri protokollerin herhangi bir kombinasyonuyla 18 kanala kadar veri elde edebilirsiniz. Örneğin, birden fazla SPI, I2C, CAN veri yolu, LIN veriyolu ve FlexRay sinyalinin kodunu aynı anda çözebilirsiniz!


Dalga formu tamponu ve navigatörü


Hiç bir dalga formunda bir aksaklık fark ettiniz, ancak kapsamı durdurduğunuzda gitti mi? PicoScope ile artık eksik aksaklıklar veya diğer geçici olaylar konusunda endişelenmenize gerek yok. PicoScope son on bin dalga formunu dairesel dalga formu tamponunda saklayabilir.
Arabellek gezgini, dalga formları arasında gezinmek ve arama yapmak için etkili bir yol sağlar ve zamanı etkili bir şekilde geri döndürmenizi sağlar. Maske sınırı testi gibi araçlar, maske ihlallerini arayan tampondaki her dalga formunu taramak için de kullanılabilir.

Maske sınırı testi

PicoScope, kullanıcı tanımlı toleranslara sahip herhangi bir sinyalin etrafına bir maske çizmenizi sağlar. Bu, özellikle üretim ve hata ayıklama ortamları için tasarlanmıştır ve sinyalleri karşılaştırmanıza olanak tanır. Sadece bilinen iyi bir sinyali yakalayın, etrafına bir maske çizin ve ardından test edilen sistemi takın. PicoScope aralıklı aksaklıkları yakalar ve Ölçümler penceresinde bir hata sayısı ve diğer istatistikleri gösterebilir.

Sayısal ve grafiksel maske editörleri ayrı ayrı veya birlikte kullanılabilir, böylece doğru maske özelliklerini girmenize, mevcut maskeleri değiştirmenize ve maskeleri dosya olarak içe ve dışa aktarmanıza olanak tanır.
