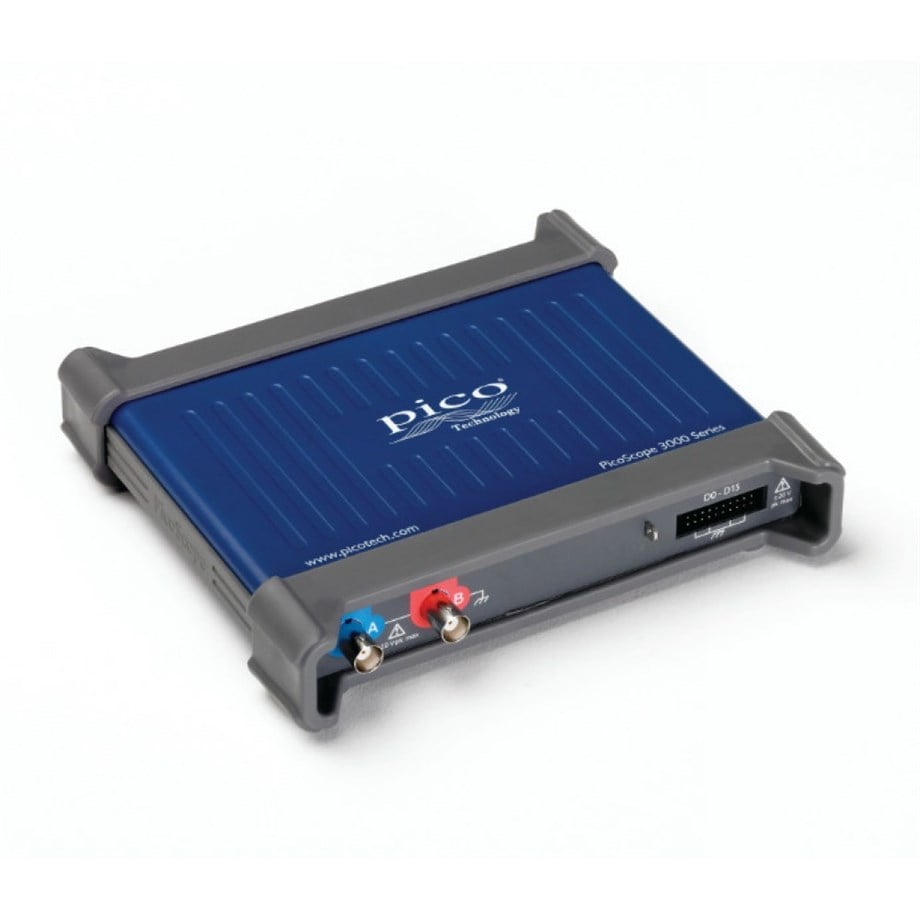

PIcoScope 3206D MSO PC Osiloskop MSO 2 + 16 kanallı FG/AWG, 200 MHz
Güç, taşınabilirlik ve performans
PicoScope 3000D MSO Serisi USB ile çalışan PC osiloskopları küçük, hafif ve portatiftir ve bir dizi yüksek performanslı teknik özellik sunarken bir dizüstü bilgisayar çantasına kolayca sığabilir.
Bu osiloskoplar 2 veya 4 analog kanal, artı 16 dijital kanal ve dahili bir fonksiyon / keyfi dalga formu üreteci sunar. Temel performans özellikleri:
- 200 MHz analog bant genişliği
- 1 GS / s gerçek zamanlı örnekleme
- 512 MS tampon bellek
- Saniyede 100.000 dalga formu
- 16 kanallı mantık analizörü
- Keyfi Dalga Formu Jeneratörü
- USB 3.0 bağlı ve güç
- Standart olarak seri kod çözme ve maske testi
- Windows, Linux ve Mac yazılımları
Gelişmiş PicoScope 6 yazılımı tarafından desteklenen bu cihazlar, gömülü sistem tasarımı, araştırma, test, eğitim, servis ve onarım dahil olmak üzere birçok uygulama için ideal, uygun maliyetli bir paket sunar.
Selection table:
| Ürün |
Kanal |
Bant genişliği |
Örnekleme Hızı |
Arabellek Belleği |
Çözünürlük (Geliştirilmiş) |
| 3203D |
2 |
50 MHz |
1 GS/s |
64 MS |
8 bit (12 bits) |
| 3203D MSO |
2+16 |
50 MHz |
1 GS/s |
64 MS |
8 bit (12 bits) |
| 3204D |
2 |
70 MHz |
1 GS/s |
128 MS |
8 bit (12 bits) |
| 3204D MSO |
2+16 |
70 MHz |
1 GS/s |
128 MS |
8 bit (12 bits) |
| 3205D |
2 |
100 MHz |
1 GS/s |
256 MS |
8 bit (12 bits) |
| 3205D MSO |
2+16 |
100 MHz |
1 GS/s |
256 MS |
8 bit (12 bits) |
| 3206D |
2 |
200 MHz |
1 GS/s |
512 MS |
8 bit (12 bits) |
| 3206D MSO |
2+16 |
200 MHz |
1 GS/s |
512 MS |
8 bit (12 bits) |
| 3403D |
4 |
50 MHz |
1 GS/s |
64 MS |
8 bit (12 bits) |
| 3403D MSO |
4+16 |
50 MHz |
1 GS/s |
64 MS |
8 bit (12 bits) |
| 3404D |
4 |
70 MHz |
1 GS/s |
128 MS |
8 bit (12 bits) |
| 3404D MSO |
4+16 |
70 MHz |
1 GS/s |
128 MS |
8 bit (12 bits) |
| 3405D |
4 |
100 MHz |
1 GS/s |
256 MS |
8 bit (12 bits) |
| 3405D MSO |
4+16 |
100 MHz |
1 GS/s |
256 MS |
8 bit (12 bits) |
| 3406D |
4 |
200 MHz |
1 GS/s |
512 MS |
8 bit (12 bits) |
| 3406D MSO |
4+16 |
200 MHz |
1 GS/s |
512 MS |
8 bit (12 bits) |
| 3425 |
4 Differential |
5 MHz |
20 MS/s |
512 KS |
12 bit (16 bits) |
