PicoScope 4444 1000 V CAT III kiti Üç PicoConnect 442 1000 V CAT III pasif diferansiyel voltaj probu ve bir TA271 tek uçlu D9-BNC adaptörlü yüksek çözünürlüklü diferansiyel osiloskop
Özellik:
- 4 gerçek diferansiyel giriş
- Esnek 12 veya 14 bit çözünürlük
- 20 MHz bant genişliği
- 400 MS/sn'ye kadar örnekleme hızı
- 256 MS yakalama belleği
- Yüksek ortak mod reddetme oranı
- Düşük devre yükü için dengeli yüksek empedanslı girişler
- Akıllı prob arayüzü
- Diferansiyel sinyalleri tek bir kanalla ölçün
- Yer referanslı olmayan sinyalleri ölçün
- Elektronik ve biyomedikal uygulamalarda ortak mod voltajlarını ayırın
- 1000 V CAT III probu ile tek ve 3 fazlı gerilimleri emniyetli bir şekilde prob edin
- Mobil ve IoT cihazları tarafından çekilen gücü ölçün

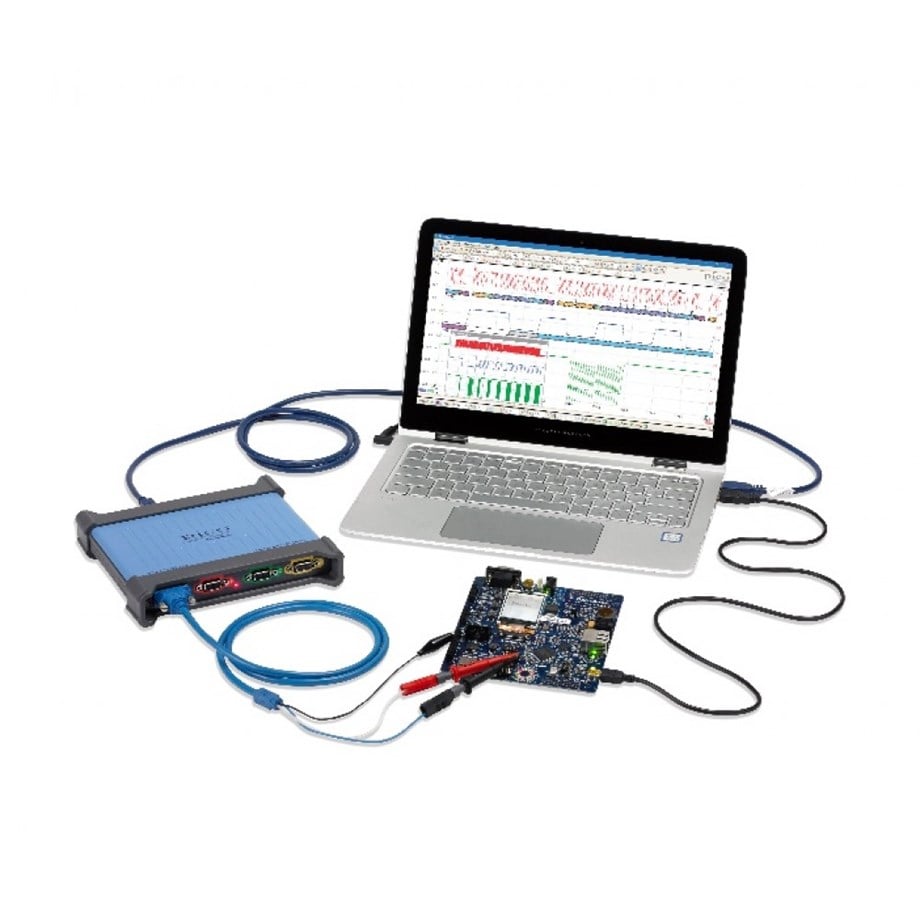

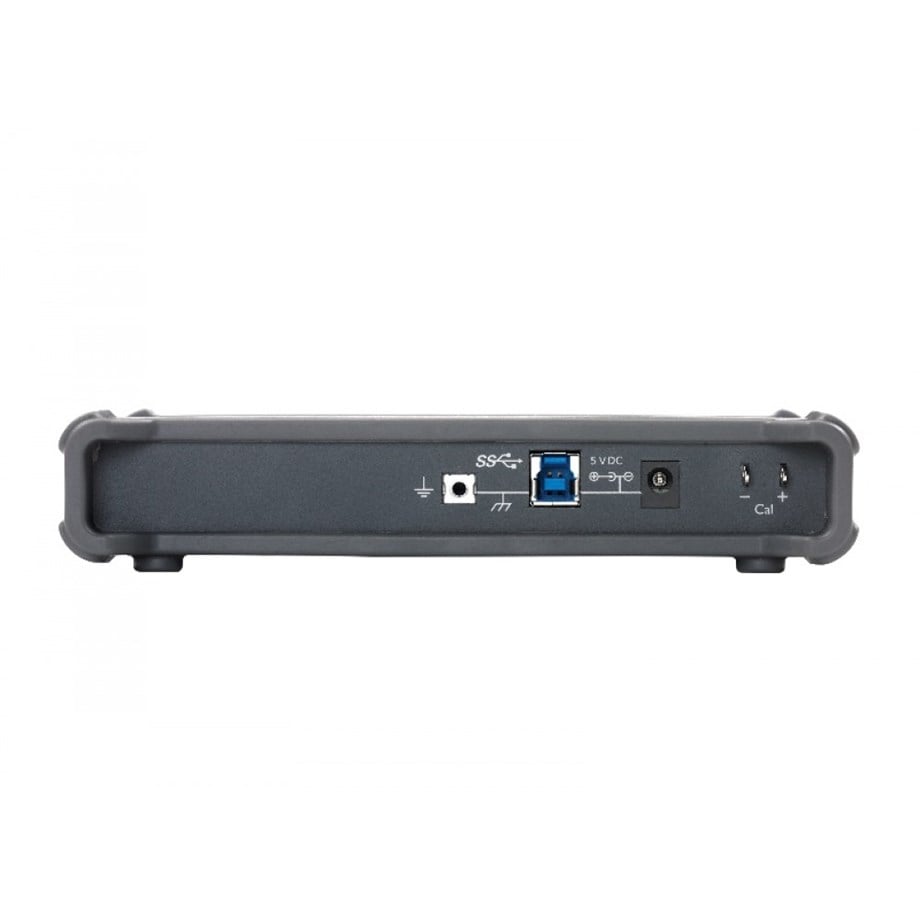

PicoScope 4444: diferansiyel ölçümde yeni bir standart
Dört gerçek diferansiyel giriş, 12 ila 14 bit çözünürlük ve geniş diferansiyel ve ortak mod voltaj aralıkları ile PicoScope 4444 ve aksesuarları, çok sayıda uygulama için doğru ve ayrıntılı ölçüm sunar.
İki temel aksesuar yeni PicoConnectTM diferansiyel voltaj problarıdır. Gerçek bir diferansiyel prob arayüzü oluşturmak için 9 pinli D tipi konektörler kullandık. Bu Pico D9 konektörleri ayrıca PicoScope yazılımının probu otomatik olarak tanımlamasına ve uygun görüntü ayarlarını seçmesine olanak tanır.
TA271 ve TA299 adaptörleri, PicoScope 4444'ü geleneksel BNC bağlantılı aksesuarlarla kullanmanızı sağlar.
1000 V CAT III diferansiyel problar
Güç kaynaklarının test edilmesi ve karakterizasyonu, osiloskop kullanıcısına tehlikeli voltajlar (genellikle toprağa referans olmadan yüzer), elektriksel izolasyonlu geri besleme devresi ve çok çeşitli sinyal seviyeleri gibi birçok zorluk sunabilir. Bir toprak kurşununun ve kıvılcımların yanlış bir bağlantısı uçabilir! PicoScope 4444 ile PicoConnect 442 1000 V CAT III diferansiyel voltaj probunu kullanarak, karakterize edilmesi gereken çok çeşitli sinyallere kolayca bağlanabilir ve görselleştirebilirsiniz.
PicoConnect 442 probu, 25:1 zayıflama oranına sahiptir ve dağıtım kartları, devre kesiciler, bağlantı kutuları, anahtarlar, sabit soket çıkışları ve kalıcı olarak bağlı sabit motorlar gibi endüstriyel ekipmanlar dahil olmak üzere çeşitli uygulamalarda test için uygundur.
Diferansiyel ölçümler neden yapılır?
Sıradan bir zemin referanslı kapsamla çok çeşitli ölçümler yapabilmenize rağmen, bunun işe yaramayacağı bazı durumlar vardır.
Ortak mod voltajları, prob sisteminizdeki her iki ölçüm terminaline de eşit olarak uygulanan istenmeyen sinyallerdir. Yukarıdaki devre, ölçmek istediğimiz toplam VSIG çıkışını üreten AC ve DC bileşenlere sahip bir sinyal kaynağından (mor) oluşur. Bununla birlikte, devre aynı zamanda ortak mod voltajı olan VCM'ye kadar eklenen AC ve DC bileşenlerine sahip istenmeyen bir voltaj kaynağı (yeşil) içerir. Bu durum, örneğin amplifikatörlerde ve güç kaynaklarında yüksek taraftaki sürücüleri araştırırken oldukça yaygındır.
Yukarıdaki şemada gösterildiği gibi, bu devreyi tek uçlu bir kapsamla araştırmak, ekranda bozuk bir dalga formu (VSUM) ile sonuçlanır. Prob topraklamasını VSIG'nin negatif terminaline bağlayamayız, çünkü VCM'yi osiloskop aracılığıyla toprağa kısa devre yaparak, muhtemelen bir devre arızasına veya cihaza zarar verebilir. VSIG'yi güvenli bir şekilde algılayabilen ve VCM'yi yok sayabilen bir ölçüm sistemine ihtiyacımız var.
Çözüm, aşağıda gösterildiği gibi, sinyal kaynağının pozitif ve negatif terminalleri boyunca bir diferansiyel kapsam girişi bağlamaktır. Diferansiyel giriş VCM'yi ölçmez, sadece VSIG'yi ölçer, bu nedenle VSIG osiloskop ekranında gördüğünüz şeydir.
Diferansiyel kapsamlar, noktalardan hiçbiri topraklanmadığında, pozitif ve negatif uçlara bağlı iki nokta arasındaki AC veya DC voltajını ölçebilir. Bu, tek uçlu kapsamların yapamayacağı yerlerde, örneğin toprak potansiyelinden çok daha yüksek voltajlarda ölçüm yapmalarını sağlar. Elde edilen ölçümler sadece problar arasındaki potansiyel farka odaklanmaktadır.
Neden PicoScope 4444 diferansiyel osiloskop kullanılmalı?
Tabii ki, hepsi benzer rahatsızlıklara sahip çok sayıda diferansiyel prob mevcuttur: hantal arayüz kutuları, eksik veya düz piller, kıvrımlı güç kabloları... PicoScope 4444, daha küçük ve daha hafif (veya hiç) arayüz kutularına sahip özel olarak tasarlanmış pasif voltaj probları kullanır. PicoScope 4444, yüksek çözünürlüğe ve derin belleğe sahiptir ve hiçbir zaman birden fazla elektrik prizini işgal etmezken aynı anda birden fazla diferansiyel ölçüm yapmanızı sağlar. Akıllı prob arayüzü, PicoScope ekranını problarınıza otomatik olarak yapılandırır, böylece bunu yapmanıza gerek kalmaz.
Yüksek çözünürlükte gerçek diferansiyel ölçümler
PicoScope 4444'ün dört D9 girişi, gerçek fark ölçümleri yapmanızı sağlar. Tam ölçekte maksimum giriş aralığı ±50 V'tur (PicoConnect 442 1000 V CAT III probu kullanılarak ±1000 V) ve maksimum ortak mod aralığı da ±50 V'tur (PicoConnect 442 probu ile 1000 V ±). Kapsamı, birçok osiloskopta tipik olan 8 bit çözünürlükten çok daha iyi olan 12 veya 14 bit çözünürlüklerde ölçecek şekilde ayarlayabilirsiniz. Derin yakalama belleği (aktif kanallar tarafından paylaşılan 256 milyona kadar örnek), örnekleme hızını düşürmeden uzun çekimler yapmanıza olanak tanıyan başka bir avantajdır.
Aşağıdaki iki resimde, 8 bit PicoScope 2208B (solda) ve 12 bit modda (sağda) PicoScope 4444 üzerinde görüntülenen testere dişi girişim desenine sahip bir sinüs dalgası gösterilmektedir. PicoScope 2208B, PicoScope 4444'ten daha fazla bant genişliğine ve daha hızlı bir örnekleme hızına sahiptir, ancak sinyalin ince ayrıntılarını çözemez. PicoScope 4444'ün 12 bit çözünürlüğü 16 kat daha fazla dikey ayrıntı sunar ve 256 MS'lik daha derin yakalama belleği de daha fazla yatay çözünürlük sağlar.

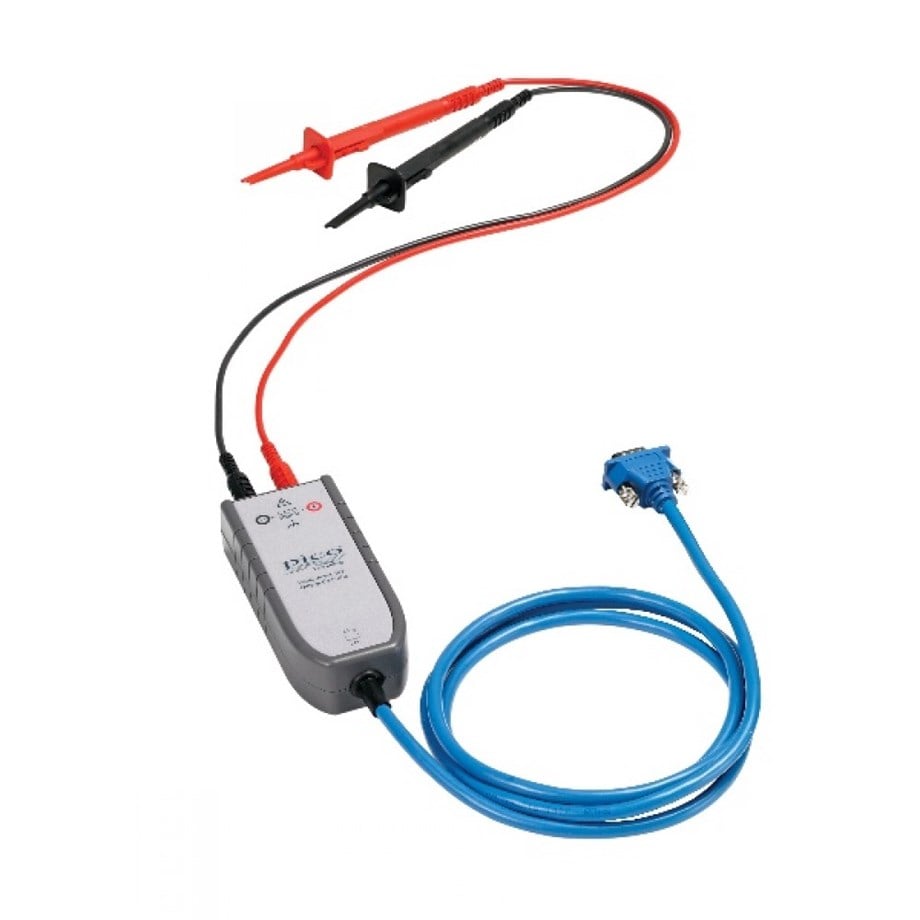

PicoConnect 442 probu: 1000 V CAT III test uçları
PicoConnect 442, 25:1 zayıflama ve 10 MHz bant genişliğine sahip pasif bir diferansiyel gerilim ölçüm probudur. 1000 V CAT III'e kadar kullanım için derecelendirilmiştir ve bu probu PicoScope 4444 ile birlikte kullanmak, bu ölçümleri birden fazla kanalda güvenli bir şekilde yapmanın en uygun maliyetli yoludur. Akü takımına ihtiyaç duymayan PicoConnect 442, kısa ve uzun süreli voltaj ölçümleri için uygundur. Prob, bir güvenlik zeminine olan ihtiyacı ortadan kaldırmak için çift yalıtımlıdır. Örtülü 4 mm muz uçları ile donatılmıştır ve uygun test probları ile birlikte gelir. Bu prob için uygulamalar, EN 61010-1:2010 kapsamında Aşırı Gerilim Kategori III için listelenen dağıtım kartları, devre kesiciler ve sabit soket çıkışlarındaki voltajların ölçülmesi gibi ekipmanların test edilmesini içerir.

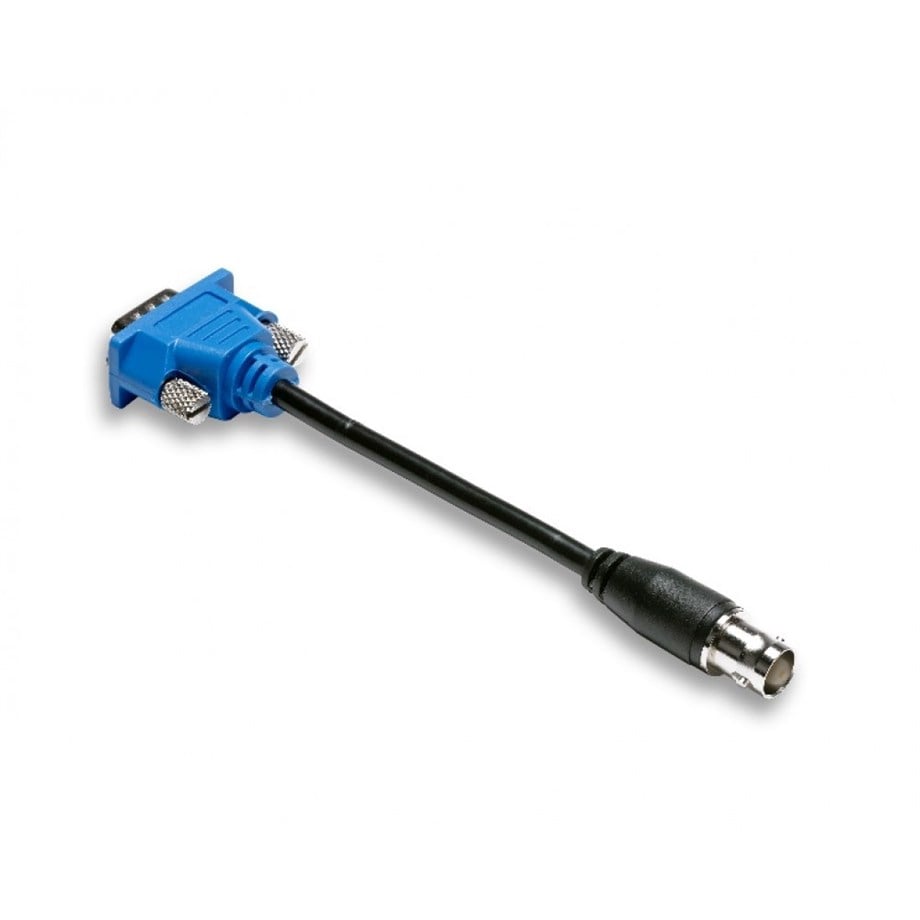

TA271 D9-BNC adaptörü
TA271 D9-BNC adaptörü, geleneksel diferansiyel voltaj problarını ve akım problarını kullanmanıza ve toprak referanslı bir prob ile tek uçlu ölçümler yapmanıza olanak tanır. TA325 ve TA326 akım problarını kullanırken de gereklidir.
