Teknik Döküman-1

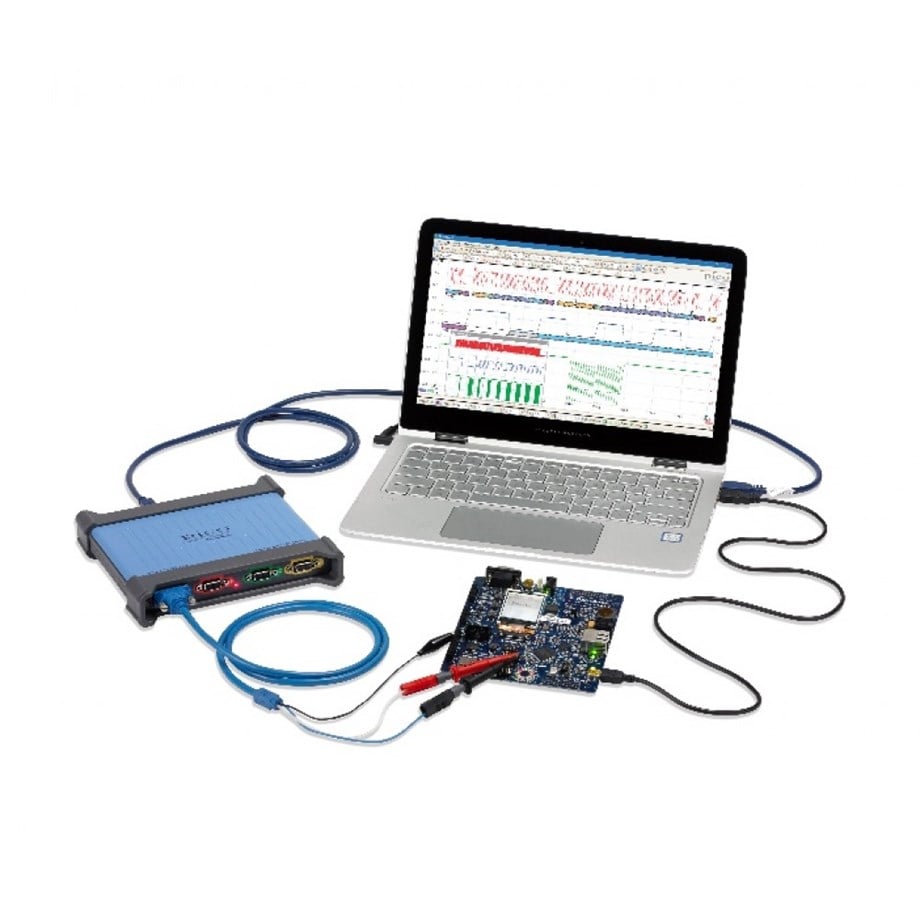

PicoScope 4444 standart kiti Üç PicoConnect 441 1:1 pasif diferansiyel voltaj probu ve bir TA271 tek uçlu D9-BNC adaptörlü yüksek çözünürlüklü diferansiyel osiloskop
Özellik:
- 4 gerçek diferansiyel giriş
- Esnek 12 veya 14 bit çözünürlük
- 20 MHz bant genişliği
- 400 MS/sn'ye kadar örnekleme hızı
- 256 MS yakalama belleği
- Yüksek ortak mod reddetme oranı
- Düşük devre yükü için dengeli yüksek empedanslı girişler
- Akıllı prob arayüzü
- Diferansiyel sinyalleri tek bir kanalla ölçün
- Yer referanslı olmayan sinyalleri ölçün
- Elektronik ve biyomedikal uygulamalarda ortak mod voltajlarını ayırın
- 1000 V CAT III probu ile tek ve 3 fazlı gerilimleri emniyetli bir şekilde prob edin
- Mobil ve IoT cihazları tarafından çekilen gücü ölçün
PicoScope 4444: diferansiyel ölçümde yeni bir standart
Dört gerçek diferansiyel giriş, 12 ila 14 bit çözünürlük ve geniş diferansiyel ve ortak mod voltaj aralıkları ile PicoScope 4444 ve aksesuarları, çok sayıda uygulama için doğru ve ayrıntılı ölçüm sunar.
İki temel aksesuar yeni PicoConnectTM diferansiyel voltaj problarıdır. Gerçek bir diferansiyel prob arayüzü oluşturmak için 9 pinli D tipi konektörler kullandık. Bu Pico D9 konektörleri ayrıca PicoScope yazılımının probu otomatik olarak tanımlamasına ve uygun görüntü ayarlarını seçmesine olanak tanır.
TA271 ve TA299 adaptörleri, PicoScope 4444'ü geleneksel BNC bağlantılı aksesuarlarla kullanmanızı sağlar.
1:1 diferansiyel problar
Çoğu osiloskopta, bağlantı noktalarından birinin topraklanması gerektiğinde sadece ilgilenilen sinyale bağlanmak çok sinir bozucu olabilir. PicoConnect 441 1:1 diferansiyel voltaj probu ile PicoScope 4444 yüksek çözünürlüklü diferansiyel osiloskop, topraklanmış girişli osiloskop ile sınırlı olmayan sinyallere bağlanma ve görselleştirme özgürlüğü sağlar. Doğrudan akım algılayan dirençlere ve diferansiyel sinyallere veya bir sinyal yolundaki topraklanmamış bileşenlere bağlanın.
PicoConnect 441 probu, sinyalinizi zayıflatmaz ve ortak mod voltajları ve gürültü varlığında ±10 mV ile ±50 V arasındaki sinyaller üzerinde yüksek hızlı yüksek çözünürlüklü ölçümlere izin verdiği için çok sayıda elektronik uygulamanın yanı sıra biyomedikal ve diğer bilimsel araştırmalar için de uygundur.
Diferansiyel ölçümler neden yapılır?
Sıradan bir zemin referanslı kapsamla çok çeşitli ölçümler yapabilmenize rağmen, bunun işe yaramayacağı bazı durumlar vardır.
Ortak mod voltajları, prob sisteminizdeki her iki ölçüm terminaline de eşit olarak uygulanan istenmeyen sinyallerdir. Yukarıdaki devre, ölçmek istediğimiz toplam VSIG çıkışını üreten AC ve DC bileşenlere sahip bir sinyal kaynağından (mor) oluşur. Bununla birlikte, devre aynı zamanda ortak mod voltajı olan VCM'ye kadar eklenen AC ve DC bileşenlerine sahip istenmeyen bir voltaj kaynağı (yeşil) içerir. Bu durum, örneğin amplifikatörlerde ve güç kaynaklarında yüksek taraftaki sürücüleri araştırırken oldukça yaygındır.
Yukarıdaki şemada gösterildiği gibi, bu devreyi tek uçlu bir kapsamla araştırmak, ekranda bozuk bir dalga formu (VSUM) ile sonuçlanır. Prob topraklamasını VSIG'nin negatif terminaline bağlayamayız, çünkü VCM'yi osiloskop aracılığıyla toprağa kısa devre yaparak, muhtemelen bir devre arızasına veya cihaza zarar verebilir. VSIG'yi güvenli bir şekilde algılayabilen ve VCM'yi yok sayabilen bir ölçüm sistemine ihtiyacımız var.
Çözüm, aşağıda gösterildiği gibi, sinyal kaynağının pozitif ve negatif terminalleri boyunca bir diferansiyel kapsam girişi bağlamaktır. Diferansiyel giriş VCM'yi ölçmez, sadece VSIG'yi ölçer, bu nedenle VSIG osiloskop ekranında gördüğünüz şeydir.
Diferansiyel kapsamlar, noktalardan hiçbiri topraklanmadığında, pozitif ve negatif uçlara bağlı iki nokta arasındaki AC veya DC voltajını ölçebilir. Bu, tek uçlu kapsamların yapamayacağı yerlerde, örneğin toprak potansiyelinden çok daha yüksek voltajlarda ölçüm yapmalarını sağlar. Elde edilen ölçümler sadece problar arasındaki potansiyel farka odaklanmaktadır.
Neden PicoScope 4444 diferansiyel osiloskop kullanılmalı?
Tabii ki, hepsi benzer rahatsızlıklara sahip çok sayıda diferansiyel prob mevcuttur: hantal arayüz kutuları, eksik veya düz piller, kıvrımlı güç kabloları... PicoScope 4444, daha küçük ve daha hafif (veya hiç) arayüz kutularına sahip özel olarak tasarlanmış pasif voltaj probları kullanır. PicoScope 4444, yüksek çözünürlüğe ve derin belleğe sahiptir ve hiçbir zaman birden fazla elektrik prizini işgal etmezken aynı anda birden fazla diferansiyel ölçüm yapmanızı sağlar. Akıllı prob arayüzü, PicoScope ekranını problarınıza otomatik olarak yapılandırır, böylece bunu yapmanıza gerek kalmaz.
Yüksek çözünürlükte gerçek diferansiyel ölçümler
PicoScope 4444'ün dört D9 girişi, gerçek fark ölçümleri yapmanızı sağlar. Tam ölçekte maksimum giriş aralığı ±50 V'tur (PicoConnect 442 1000 V CAT III probu kullanılarak ±1000 V) ve maksimum ortak mod aralığı da ±50 V'tur (PicoConnect 442 probu ile 1000 V ±). Kapsamı, birçok osiloskopta tipik olan 8 bit çözünürlükten çok daha iyi olan 12 veya 14 bit çözünürlüklerde ölçecek şekilde ayarlayabilirsiniz. Derin yakalama belleği (aktif kanallar tarafından paylaşılan 256 milyona kadar örnek), örnekleme hızını düşürmeden uzun çekimler yapmanıza olanak tanıyan başka bir avantajdır.
Aşağıdaki iki resimde, 8 bit PicoScope 2208B (solda) ve 12 bit modda (sağda) PicoScope 4444 üzerinde görüntülenen testere dişi girişim desenine sahip bir sinüs dalgası gösterilmektedir. PicoScope 2208B, PicoScope 4444'ten daha fazla bant genişliğine ve daha hızlı bir örnekleme hızına sahiptir, ancak sinyalin ince ayrıntılarını çözemez. PicoScope 4444'ün 12 bit çözünürlüğü 16 kat daha fazla dikey ayrıntı sunar ve 256 MS'lik daha derin yakalama belleği de daha fazla yatay çözünürlük sağlar.
PicoConnect 441 probu: milivolttan ±50 V'a kadar ölçüm
PicoConnect 441, zayıflama olmadan genel amaçlı bir pasif diferansiyel probdur ve
20 MHz bant genişliği, ±10 mV ila ±50 V arasındaki aralıklarda voltajları hassas bir şekilde ölçer. Sonda
prob ile test edilen cihaz (DUT) arasındaki bilinmeyen ortak mod voltaj farklılıklarını ortadan kaldırmak için normal pozitif ve negatif uçların yanı sıra bir topraklama referans klipsi ile donatılmıştır. Örtüsüz 4 mm muz uçları kullanır, bu nedenle çok çeşitli test problarıyla uyumludur: bir çift yaylı kanca probu ile birlikte gelir.
Bu prob, çok çeşitli uygulamalarda daha düşük genlikli, hassas ölçümler yapmak isteyen herkes için idealdir. CAN veya RS-485 gibi diferansiyel seri veri yollarının diferansiyel çıkışlarını ölçmek için de kullanabilirsiniz.
TA271 D9-BNC adaptörü
TA271 D9-BNC adaptörü, geleneksel diferansiyel voltaj problarını ve akım problarını kullanmanıza ve toprak referanslı bir prob ile tek uçlu ölçümler yapmanıza olanak tanır. TA325 ve TA326 akım problarını kullanırken de gereklidir.
