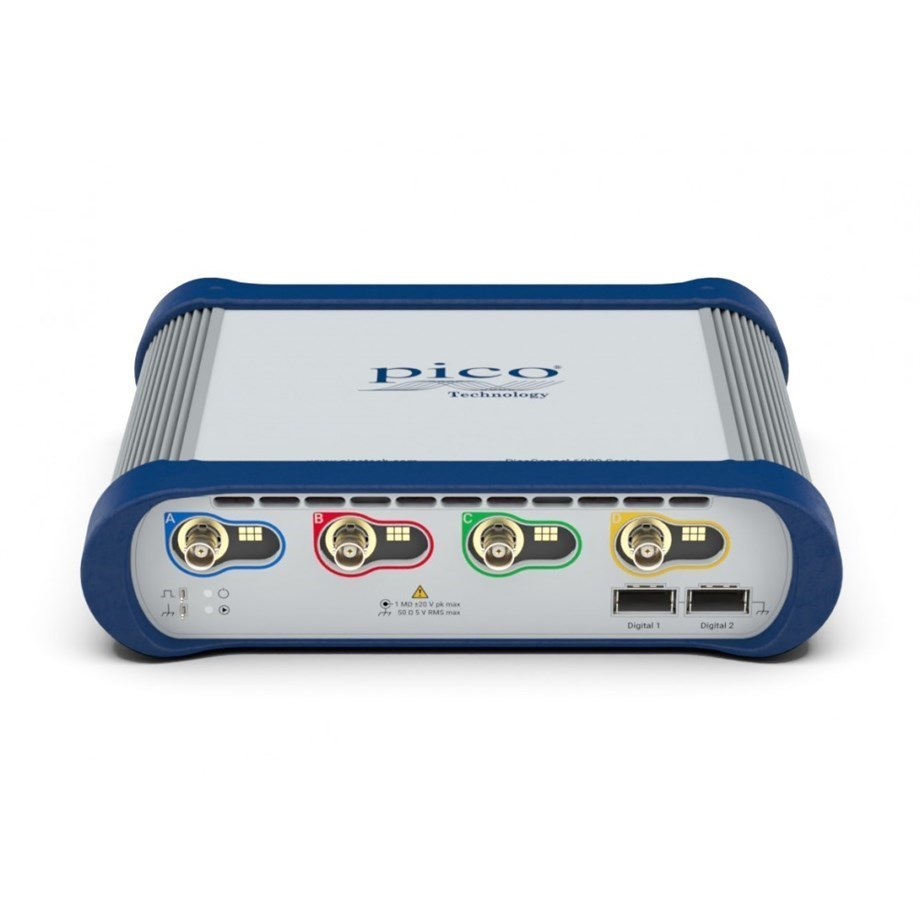

PicoScope 6406E, 1 GHz bant genişliği, 4 kanal, 8 bitten dikey çözünürlük, 2Gs tampon belleğe sahip PC osiloskopudur. İsteğe bağlı olarak, bir veya iki TA369 MSO mantık probu satın alan 8 veya 16 kanal MSO özelliği ekleyin.
PicoScope 6000E Serisi osiloskop paket içeriği:
- PicoScope 6000E Serisi PC osiloskop>
- P2056 500 MHz 10:1 pasif prob (4)
- Hızlı başlangıç kılavuzu
- 12 V güç kaynağı, evrensel giriş
- Yerelleştirilmiş IEC şebeke kablosu
- USB kablosu, 1,8 m
- Depolama / taşıma çantası
PicoScope 6000E serisi ana özellikleri:
- 8-bit ila 12-bit FlexRes® ADC
- 4 veya 8 analog kanal
- 8 veya 16 dijital kanal (isteğe bağlı)
- 1GHz bant genişliği
- Çift 5 GS/s ADC
- 4 GS yakalama belleği (iz başına 2 GS'ye kadar)
- 50 MHz 200 MS/s 14-bit AWG
- USB 3.0 arayüzü
- ±10 mV ila ±20 V tam ölçekli giriş aralıkları
- Saniyede 300 000 dalga formu güncelleme hızı
- Ücretsiz PicoScope 6 ve PicoSDK yazılımı
- Seri kod çözme ve maske limit testi
- Dalga formlarının yüksek çözünürlüklü zaman damgalaması
- Edinme başına on milyondan fazla DeepMeasureTM sonucu
- Gelişmiş tetikleyiciler: darbe genişliği, runt darbesi, pencereli, mantık ve bırakma
Ürüne genel bakış
PicoScope 6000E Serisi sabit çözünürlüklü ve FlexRes osiloskoplar, 500 MHz bant genişliği ve 5 GS/s örnekleme hızı ile 8 ila 12 bit dikey çözünürlük sağlar. Sekiz analog kanal, aksaklıklar, runtlar, düşmeler, gürültü, bozulma ve zil sesi gibi sinyal bütünlüğü sorunlarını ortaya çıkarmak için ihtiyacınız olan zamanlama ve genlik çözünürlüğüne sahiptir.
Tipik uygulamalar
Bu osiloskoplar, yüksek performanslı gömülü sistemler, sinyal işleme, güç elektroniği, mekatronik ve otomotiv tasarımları ile çalışan tasarım mühendisleri ve fizik laboratuvarlarında, parçacık hızlandırıcılarında ve benzeri tesislerde çok kanallı yüksek performanslı deneyler üzerinde çalışan araştırmacılar ve bilim adamları için idealdir.
Sınıfının en iyisi bant genişliği, örnekleme hızı ve bellek derinliği
PicoScope 6000E Serisi skoplar, 5 GS/sn gerçek zamanlı örnekleme hızı ile tamamlanan 500 MHz analog bant genişliği ile 200 ps zaman çözünürlüğü ile tek atışlı darbeleri görüntüleyebilir.
PicoScope 6000E Serisi, herhangi bir osiloskopta standart olarak bulunan en derin yakalama belleğini (toplamda 4 GS'ye kadar) her fiyata sunar. Bu ultra derin bellek, osiloskopun maksimum 5 GS/s örnekleme hızında 200 ms dalga formlarını yakalamasını sağlar.
SuperSpeed USB 3.0 arayüzü ve donanım hızlandırma, uzun çekimlerde bile ekranın pürüzsüz ve duyarlı olmasını sağlar.
PicoScope 6000E Serisi, günümüzün yüksek performanslı gömülü bilgisayarlarının ve yeni nesil gömülü sistem tasarımlarının sıkı testlerini gerçekleştirmek için ihtiyacınız olan dalga formu belleğini, çözünürlüğünü ve analiz araçlarını sunar.
