P2056 (ikili paket), 500 MHz bant genişliğine kadar osiloskoplar için iki adet son teknoloji ürünü 10:1 minyatür prob içerir. Tüm prob çekirdeği yüksek kaliteli bir CeramCore™ seramik hibritten yapılmıştır. Saf koaksiyel tasarım ve lazerle kesilmiş dirençler, sinyal yolu boyunca en yüksek sinyal doğruluğunu sağlayarak doğru darbe ölçümleri için yüksek bant genişliği ve hızlı yükselme süreleri sunar. Maksimum 300 V CAT II giriş voltajı ile bu problar, servis ve geliştirme ortamlarında eşit derecede uygundur. Okuma BNC konektörü, PicoScope 6000E Serisi gibi algılama halkasına sahip skoplar tarafından otomatik olarak 10:1 zayıflatıcı olarak tanınır.

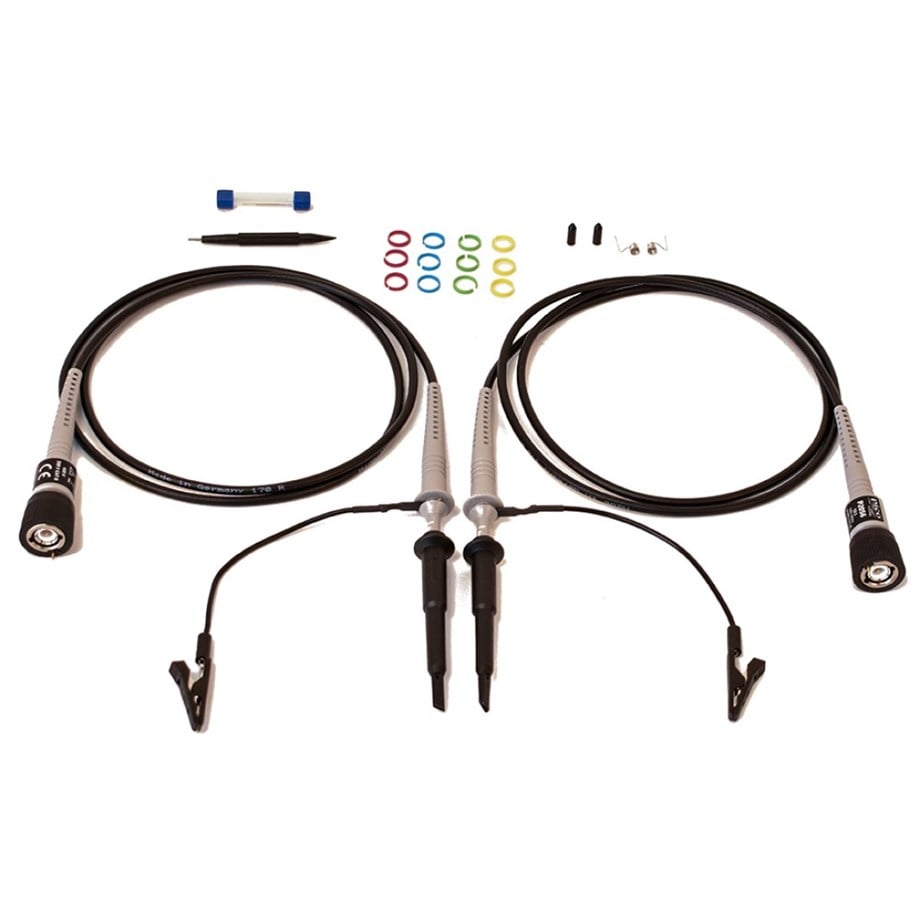

P2056 prob çift paketi, P2056 tekli paketinden daha az aksesuarla maliyet tasarrufu sağlayan bir seçenektir. Şu öğeleri içerir:
1 x kodlama halkası (3 x 4 renk seti)
1 x toprak bıçak 2.5 mm
1 x zemin kurşunu 15 cm
1 x toprak yayı 2,5 mm
1 x yalıtım kapağı 2,5 mm
1 x yaylı kanca 2.5 mm
1 x kırpma aracı

Ucundaki 2,5 mm gövde çapına sahip kompakt tasarım, yoğun SMT devrelerinde DUT (test edilen cihaz) üzerinde geleneksel 5 mm gövdelere göre daha iyi görünürlük sağlar.


Sadece 9,5 pF'lik dikkat çekici derecede düşük giriş kapasitansı, sinyal kaynağına minimum yük uygular ve bu da özellikle hızlı kenarlı sinyalleri ölçerken önemlidir. Sadece aktif veya düşük empedanslı problar bundan daha düşük yükleme sağlayabilir.

Çoğu geleneksel probunda bulunan uzun zemin uçları, kuruluma ek endüktans ve rezonanslar getirir ve bu da yanlış veya yanlış okumalara neden olur. P2056, 1,27 ila 0,5 mm aralık arasında değişen beş farklı IC adaptöründen ve bir PCB adaptör kitinden oluşan bir IC temas sistemi ile birlikte verilir ve kısa devreye dayanıklı, tekrarlanabilir ölçümler için ideal bir çözüm sunar. Prob, imza yaylı uçlarımızla birlikte gönderilir. Prob için opsiyonel aksesuar kitlerinde 16 farklı aksesuar bulunur ve neredeyse her prob talebi için uyarlanabilir çözümler sunar.
