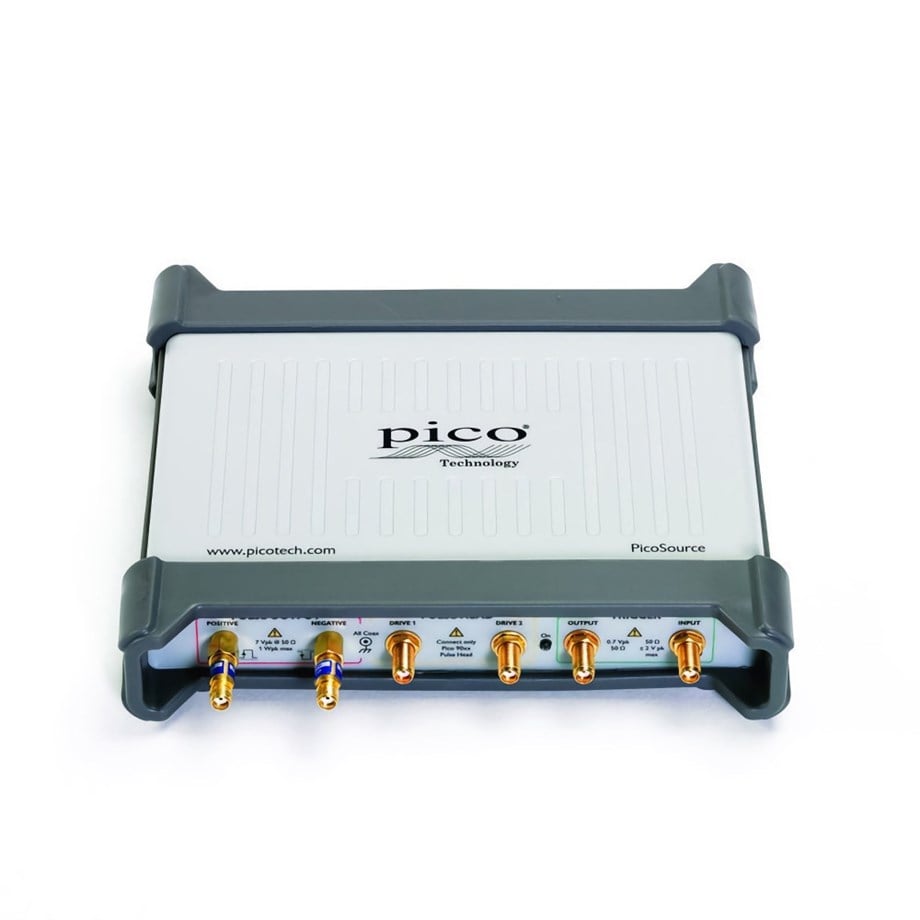

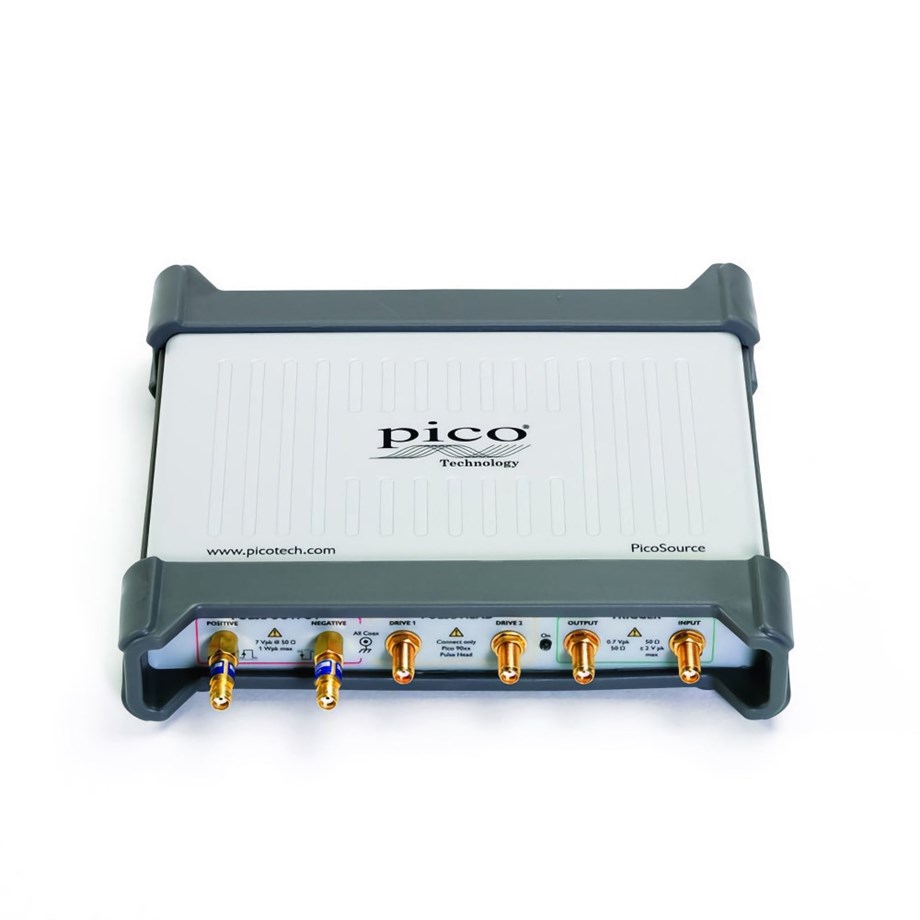

PicoSource PG914 Diferansiyel Pikosaniye darbe jeneratörü, adım geri kazanımlı diyot çıkışları ve tünel diyot çıkışları, 2,5 V ila 6 V değişken genlikle < 60 ps yükselme süresi ve < 200 mV sabit genlikle > 40 ps yükselme süresi


Özellik:

• İntegral 50 Ω SMA(f) Step Recovery Diyot çıkışları
• < 60 ps geçiş süresi • Çift 2,5 ila 6 V değişken genlikli çıkışlar • 1 ps adımda ±1 ns zamanlama eğimi • 200 ns ila 4 μs darbe genişliği • 1 μs ila 1 s dahili saat süresi • < 3 ps harici tetiğe göre RMS jitter • Step Recovery Diyot çıkışlarına dahil -20 dB 10 GHz SMA(m-f) zayıflatıcı • Harici 50 Ω N(m) pozitif ve negatif Tünel Diyot darbe kafaları • < 40 ps geçiş süresi • Çift > 200 mV sabit genlikli çıkışlar
• 1 ps adımda ±200 ps zamanlama eğimi

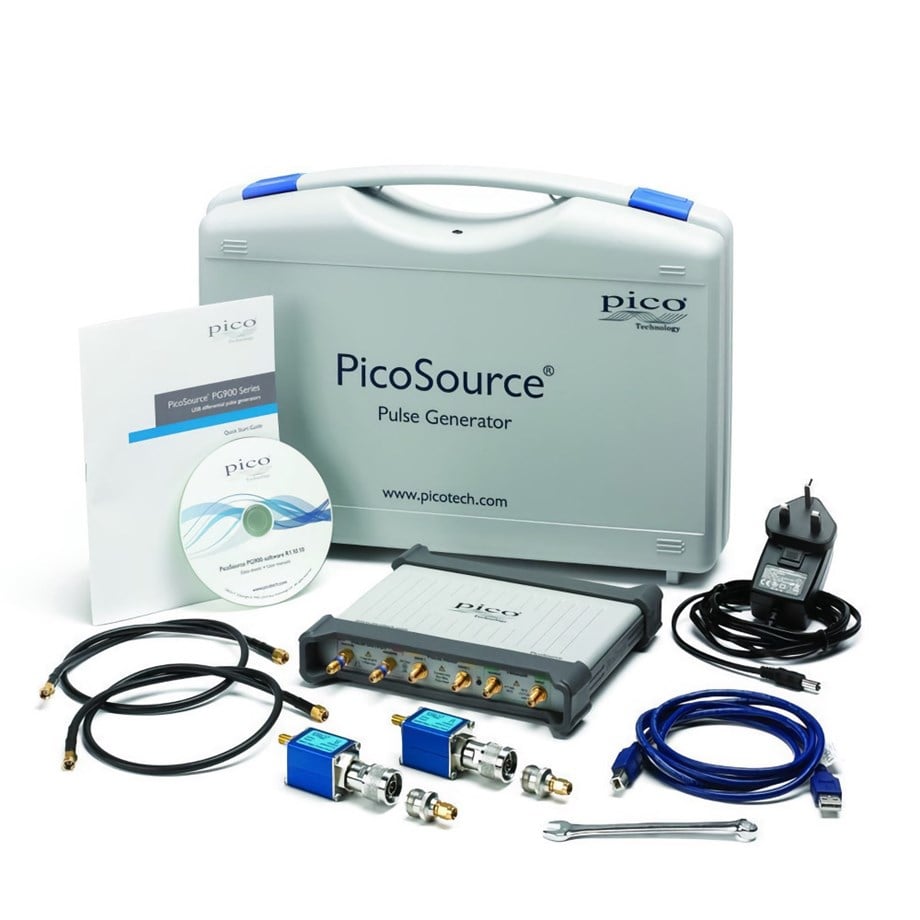

• Tünel Diyot darbe kafaları ile birlikte verilen seriler arası N(f) – SMA(m) adaptörü

Hızlı geçiş darbesi, bir iletim yolunu, cihazı veya ağı tek bir anda geniş spektrumlu bir sinyalle uyarabilir. Böyle bir darbe, yapmamız gereken yüksek hızlı geniş bant ölçümlerinin çoğu için çok yararlıdır; örneğin zaman-etki alanı reflektometrisinde, yarı iletken testinde, gigabit ara bağlantı ve port testinde ve radarda.

Özellikle diferansiyel yüksek hızlı veriler, dijital, bilgi işlem, ara bağlantı ve telekomünikasyon sistemlerimizdeki ölçüm zorluğuna hakimdir. Şaşırtıcı bir şekilde, uygun maliyetli hızlı geçişli diferansiyel darbe jeneratörlerini bulmak çok zor olmuştur ... şimdiye kadar!

Tipik uygulamalar şunları içerir:

- TDR/TDT ağı ve maç analizi
- Spektral ve düzlük ölçümleri
- Zamanlama, titreme ve çapraz konuşma belirlemeleri

PG900 Darbe Jeneratörleri, bu uygulamaların çoğunda PicoScope 9300 20 GHz Örnekleme Osiloskobu ile ortaklık kurabilir.
