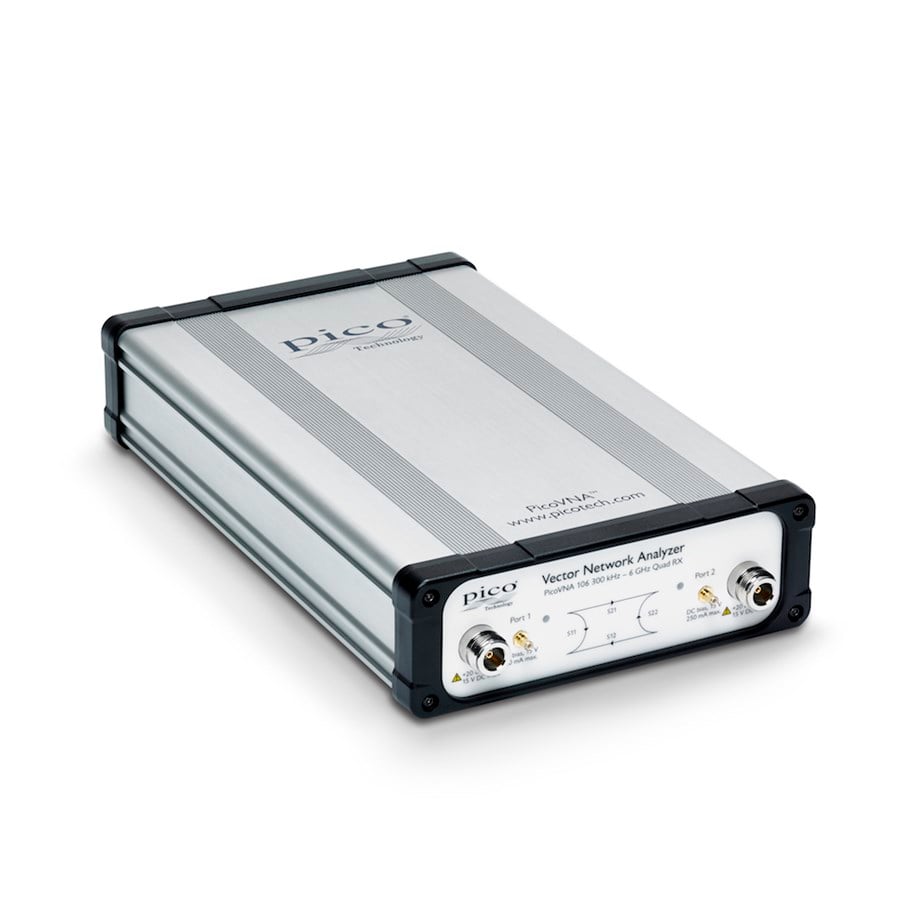

PicoVNA 106 300kHz - 6GHz Vektör Ağ Analizörü
Özellik:- 300 kHz ila 6 veya 8,5 GHz çalışma
- Saniyede 5500 çift bağlantı noktalı S-parametresine kadar yüksek hız
- Saniyede 10000'den fazla S11 + S21
- Optimum doğruluk için Quad RX dört alıcılı mimari
- 10 Hz bant genişliğinde 124 dB'ye kadar dinamik aralık
- Maksimum 140 kHz bant genişliğinde 0,005 dB RMS iz gürültüsü
- Yarım raflı, az yer kaplı, hafif paket
- Microsoft Windows arabiriminden USB üzerinden PC kontrollü
- Referans düzlemi dengeleme ve gömme
- Zaman-etki alanı ve port empedansı dönüşümleri
- Touchstone dahil olmak üzere tablosal ve grafik baskı ve kaydetme formatları
- Yüksek hızlı cihaz profili oluşturma için tetiğe kaydetme (PicoVNA 108)
- VSWR düzeltmeli çift frekanslı mikser ölçümleri (PicoVNA 108)
- P1dB, - PM ve bağımsız sinyal jeneratörü yardımcı programları
- Kılavuzlu 8 ve 12 dönemlik ve mutlak güç kalibrasyon prosesleri
- Bilinmeyen ve bağlı DUT izolasyonu dahil olmak üzere 6 kalibrasyon modu
- Güvenli ölçümler için verilerle kalibrasyon ve kontrol standartları
Birçok vektör ağı analizi
Bir zamanlar seçkin bir azınlığın alanı olan mikrodalga ölçümü, bilim adamlarının, eğitimcilerin, sörveyörlerin, müfettişlerin, mühendislerin ve teknisyenlerin yaşamlarına girmiştir. Günümüzün mikrodalga ölçümlerinin basit, taşınabilir, doğru, uygun maliyetli ve öğrenmesi kolay olması gerekir.
PicoVNA'lar tamamen yeni, İngiltere tasarımı, profesyonel USB kontrollü, laboratuvar sınıfı vektör ağ cihazlarıdır, benzeri görülmemiş performans, taşınabilirlik ve paranızın karşılığını verir. Basit taslaklarına, küçük ayak izlerine ve düşük maliyetlerine rağmen, cihazlar dahili transfer anahtarlarının düzeltilemez hatalarını, gecikmelerini ve güvenilmezliğini en aza indirmek için dört alıcılı bir mimariye sahiptir.
PicoVNA 108, 10 Hz'de 124 dB'lik olağanüstü bir dinamik aralık (PicoVNA 106 için 118 dB) ve maksimum 140 kHz çalışma bant genişliğinde 0,006 dB'den az RMS iz gürültüsü sunar. Cihazlar ayrıca her frekans noktasında dört S-parametresinin tümünü sadece 182 μs (PicoVNA 106) veya 189 μs (PicoVNA 108) veya S11 + S21'de 100 μs'den daha az bir sürede toplayabilir. Başka bir deyişle, 38 ms'den daha kısa bir sürede 201 noktalı 2 bağlantı noktalı bir .s2p Touchstone dosyası veya 20 ms'den az iki adede kadar .s1p dosyası. Düşük fiyatları, derin dinamik aralıklı skaler ağ analizörleri veya tek bağlantı noktalı vektör reflektometrelerinin yanı sıra tam işlevli çift bağlantı noktalı, çift vektör ağ analizörleri olarak uygun maliyetli olmasını sağlar. Sınıfta, küçük işletmelerde ve hatta amatör atölyelerde uygun fiyatlıdırlar, ancak laboratuvara, üretim test teknisyenine veya metroloji uzmanına kadar tüm kullanıcıların ihtiyaçlarını karşılayabilirler.
