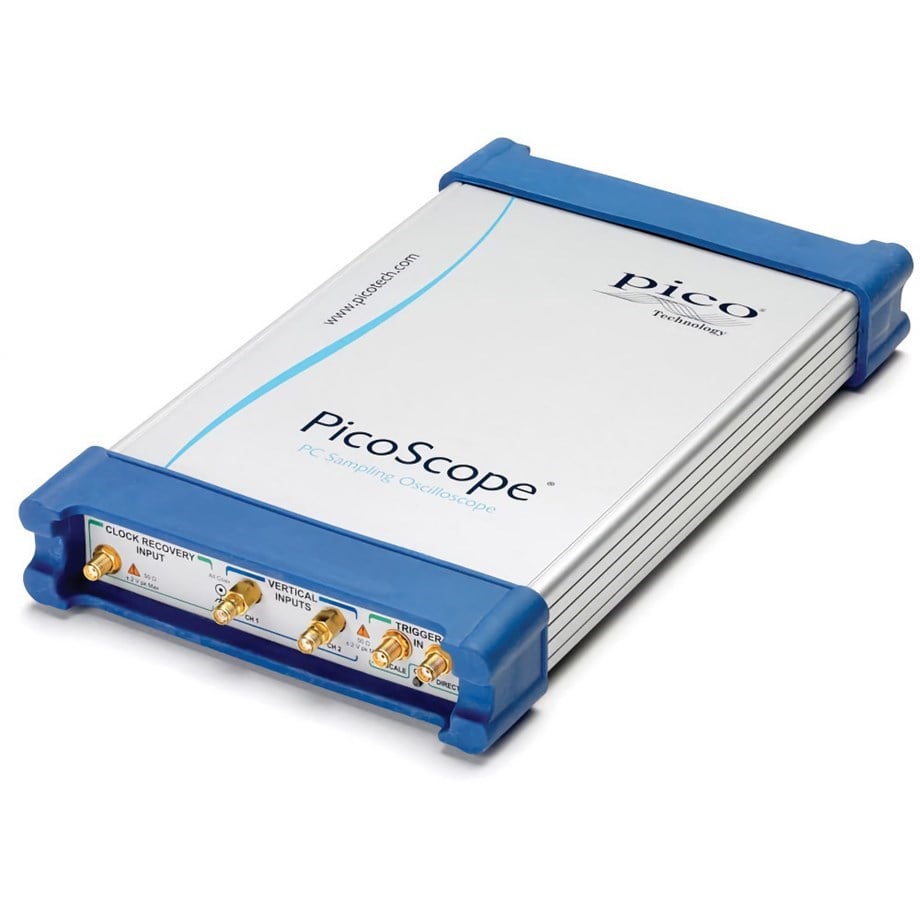

Pikoskop 9301-25 PC Örnekleme Osiloskop 25GHz 2 kanal
25 GHz'e kadar bant genişliğine sahip PicoScope 9300 örnekleme osiloskopları, 10 Gb/sn ve üzeri dijital ve telekomünikasyon uygulamalarını, 25 GHz'e kadar mikrodalga uygulamalarını ve 64 fs'ye kadar çözünürlüğe sahip zamanlama uygulamalarını ele alır. İsteğe bağlı 11,3 Gb/sn saat geri kazanımı, optikten elektriğe dönüştürücü veya diferansiyel, eğimli zaman alanı reflektometri kaynakları (60 ps/7 V) güçlü, küçük ayak izine sahip ve uygun maliyetli bir ölçüm paketini tamamlar.
Önemli özellikler:
- 15 TS/s (64 fs) sıralı örnekleme
- 15 GHz'e kadar önceden ölçeklendirilmiş, 2,5 GHz doğrudan tetikleme ve 11,3 Gb/sn'ye kadar saat kurtarma
- Endüstri lideri 16-bit 1 MS/s ADC ve 60 dB dinamik aralık
- 223-1'e kadar desen kilidi ile 16 Gb/sn'ye kadar göz ve maske testi
- Sezgisel, dokunmatik uyumlu Windows kullanıcı arayüzü
- Kapsamlı dahili ölçümler, histogramlama ve düzenlenebilir veri maskesi kütüphanesi
- Entegre, diferansiyel, eğimli TDR / TDT kademeli jeneratör
Kutuda neler var:
• PicoSample™ 3 yazılım CD'si
• Hızlı Başlangıç Kılavuzu
• 12 V güç kaynağı, üniversal giriş
• Lokalize şebeke kablosu (hat kablosu)
• USB 2.0 kablosu, 1,8 m
• LAN kablosu, 1 m
• SMA/PC 3.5/2.92 anahtar
• Depolama ve taşıma çantası
• TA170 18 GHz 50 Ω SMA(m-f) konnektör koruyucu adaptörü (her giriş kanalına takılı)
