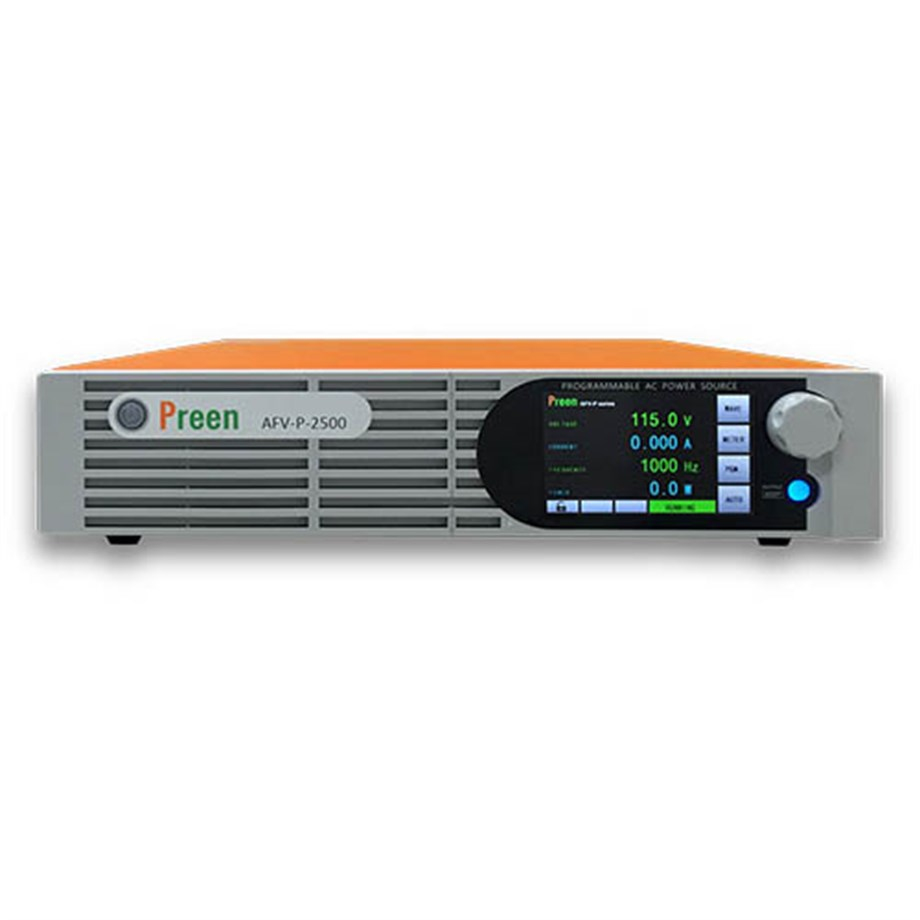

Preen AFVP2500B Yüksek Performanslı Programlanabilir AC Güç Kaynağı, 2500VA/0-310VAC, 40-500Hz
Kararlı DC çıkışına ve hassas ölçüm kapasitesine sahip programlanabilir AC güç kaynağı
Bu model, 50/60Hz'de %0,3'ten daha az bozulma ile temiz güç sağlar ve sürekli ayarlanabilir çıkış voltajı 0-310VAC ve çıkış frekansı 40-500Hz sunar. AFV-P-2500B serisi, tasarım doğrulama, kalite güvencesi, ATE'den seri üretime kadar ticari, savunma ve havacılık endüstrileri için idealdir.
AFVP-2500B serisi, kapsamlı programlanabilir özellikler (Adım, Rampa ve Geçici özellikler) ve 50 dahili Bellek Seti'nde toplam 1200 Adım sağlar, böylece kullanıcılar artık dalgalanma, sarkma, ani yükselmeler ve düşmeler gibi küresel AC güç koşullarını simüle etmek için çeşitli voltaj ve frekans kombinasyonlarını kolayca yapılandırabilirler. AFV-P-2500B, kullanıcı tanımlı ayarlara göre seçici olarak AC çıkışı veya DC çıkışı oluşturabilir. Bu özellik, uygulamaları yalnızca AC ve DC bileşen testine genişletmekle kalmaz, aynı zamanda başka bir DC kaynağı satın alma maliyetini de etkili bir şekilde ortadan kaldırır.
AFV-P-2500B, kullanıcı tanımlı ayarlara göre seçici olarak AC çıkışı veya DC çıkışı oluşturabilir. Gelişmiş PWM teknolojisi ile AFV-P serisi, ani akımdan 4,5 kata kadar pik akım sağlayabilir ve bu da ani ani motor tipi testler için uygundur. AFVP2500B, RMS voltajı, çıkış frekansı, RMS akımı, gerçek güç, görünür güç, reaktif güç, güç faktörü ve tepe faktörünün ölçüm yeteneğini içerir.
Senkronize Sinyal
AFV-P-2500B iki tür senkronize sinyal sağlar. Ürün çıkışı açıkken sürekli olarak 5V DC sinyali verebilir veya ürün çıkışında her değişiklik olduğunda 5V DC darbe sinyali verebilir. Bu özellik, AFV-P serisini otomatik test sistemleriyle çalışırken ideal bir AC kaynağı haline getirir.
Programlanabilir Simülasyonlar: Geçici Özellik
Geçici özelliği ile kullanıcı, kullanıcı tanımlı düşme/yükselme aralığına sahip kullanıcı tanımlı konumlarda rahatsızlık ekleyerek çıkış dalga formu üzerinde daha fazla kontrole sahip olabilir. Bu özellik, bağışıklık testleri için dalgalanma, sarkma, ani yükselme ve düşme gibi farklı uyumluluk öncesi testleri ve çeşitli güç hattı bozulmalarını simüle etmek için kullanışlıdır.
Geçici Özellik Görünümü
Programlanabilir Simülasyonlar: Adım ve Rampa Özellikleri
AFV-P-2500B, 50 Bellek Kümesinde 1200'e kadar kendi kendini tanımlayan adımı birbirine bağlayarak karmaşık diziler oluşturmak için bir Adım özelliği sunar. Her adım için voltaj, frekans ve bekleme süresi bağımsız olarak tanımlanabilir ve kullanıcılar, şebeke voltajı dalgalanmalarını veya Açma / Kapama testini simüle etmek için Adım özelliğini döngüsel olarak gerçekleştirmek için Adım Döngüsünün başlangıç/bitiş sayısını ayarlayabilir. Hızlı tepki süresi sayesinde AFV-P serisi, Adım değişimini bir döngüden daha kısa sürede gerçekleştirebilir ve güvenilir bir AC güç simülasyonu sağlayabilir.
Preen AFV-P Serisi Gerilim Kademesi
Preen AFV-P Serisi Frekans Adımı
Rampa özelliği, kullanıcıların her Adım için voltaj ve frekans dönüş hızını tanımlamak için Rampa zaman birimini, Rampa süresini, voltajı ve birim başına frekansı ayarlamalarına olanak tanır, ardından ürün çıkışı kullanıcı tanımlı döndürme hızına göre değişecektir. Ek olarak, bu özellik ani akımı etkili bir şekilde azaltabilir ve endüktif tip yükler için çok daha yüksek çıkış gücüne sahip bir AC kaynağı seçme maliyetinden tasarruf sağlayabilir.
Preen AFV-P Serisi Gerilim Rampası
Preen AFV-P Serisi Frekans Rampası
Over Current ve Remote Sense Özellikleri
Aşırı akım söz konusu olduğunda, AFV-P serisi sadece kapatma korumasından daha fazlasını sunar. Aşırı akım katlanması, bu modelin çıkış akımını nominal akımda tutmasını ve yük empedansı arttıkça çıkış voltajını azaltmasını sağlar. EUT için sabit akım sağlamak için genişletilmiş bir koruma veya alternatiftir. Uzaktan algılama özelliği ile, kablo uzunluğu nedeniyle çıkış voltajı düşüşü söz konusu olduğunda voltaj düşüşü telafisi mevcuttur. Başka bir deyişle, AFV-P serisi, azaltılmış voltajı otomatik olarak düzeltebilir ve kararlı voltaj koşulları sağlamak için doğru voltajı iletebilir.
Eksiksiz Uzaktan Arayüzler ve Kontrol Yazılımı
AFV-P serisi, USB, RS-232, RS-485 ve Ethernet'in standart arayüzleriyle donatılmıştır, böylece kullanıcıların artık bir arayüz kartına fazladan harcama yapmasına gerek kalmaz. İsteğe bağlı arayüzler olarak yalnızca GPIB ve Analog Kontrol sunulmaktadır. AFV-P serisi ayrıca eksiksiz programlama özelliklerine sahip özel kontrol yazılımı ve daha fazla programlama yapmadan kolay kontrol sağlayan LabView sürücüsü sağlar.
Kontrol Yazılımı Görünümü
Kontrol Yazılımı Görünümü
Sezgisel Dokunmatik Ekran Kontrolü
Yerel kontrol HMI'sında karmaşık bir dizi oluşturmak AFVP2500B ile artık zor bir iş değil. 5 inç dokunmatik ekranı, kullanıcılara net bir ölçüm ekranı ve ürün çıktısı için kolay bir kurulum sağlar. AFV-P serisi ayrıca daha ince ayar ayarlamaları için döner bir düğme ile donatılmıştır. Ek olarak, yanlış çalışmayı önlemek için bir dokunmatik ekran kilidi mevcuttur.
Dokunmatik Ekran Kontrol Görünümü
Dokunmatik Ekran Kontrol Görünümü
Dokunmatik Ekran Kontrol Görünümü
