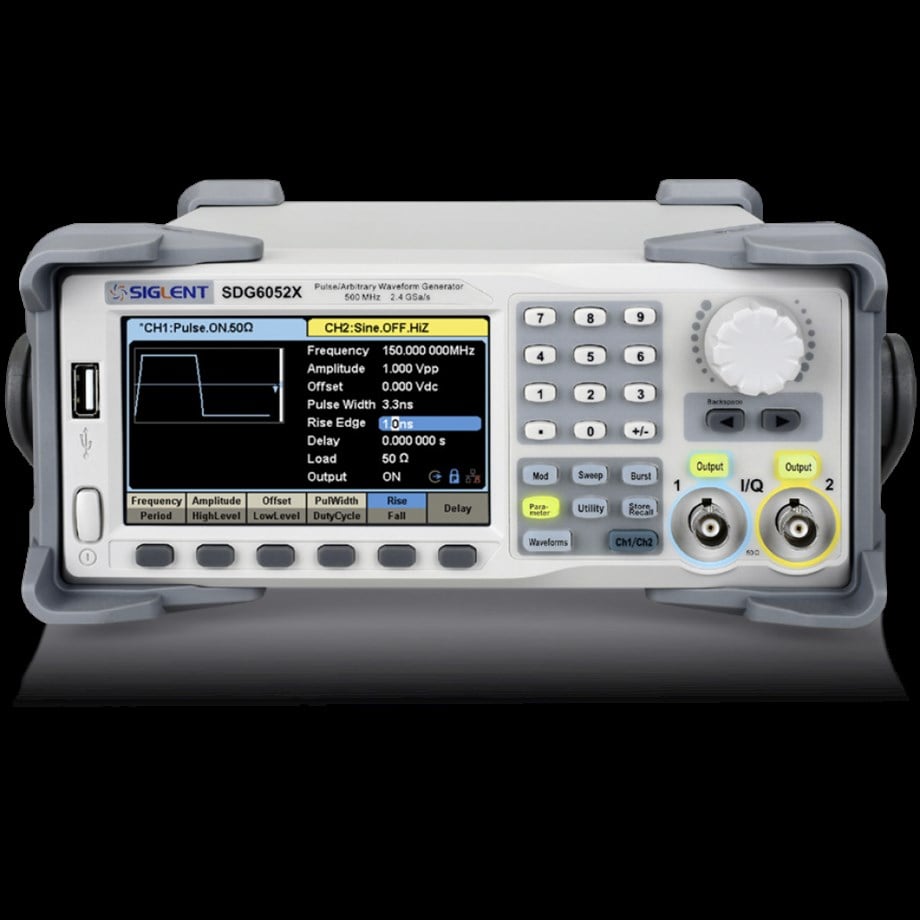

Siglent SDG6022X, 200MHz bant genişliği, 2,4GSa / s örnekleme hızı, 16bit dikey çözünürlük ve 20Mpts'ye kadar tampon bellek gerçekleştiren çift kanallı keyfi bir fonksiyon üretecidir.
Özellikler ve Avantajlar
- Çift kanal, maksimum 500MHz çıkış frekansı, maksimum 20Vpp çıkış genliği, yüksek kaliteli sinyal sağlamak için 80dB dinamik aralıkta
- Mükemmel örnekleme sistemi göstergeleri: 2.4GSa / s örnekleme hızı ve 16 bit dikey çözünürlük, dalga formu ayrıntılarını geri yüklemek için maksimum zaman ve genlik
- Çok çeşitli uygulama gereksinimlerine uyum sağlamak için çeşitli sinyal üretme işlevi
- Süpürme fonksiyonu ve Burst fonksiyonu
- Harmonik çıkış fonksiyonu
- Çift kanallı dalga formu birleştirme fonksiyonu
- Kanallar arası bağlantı, çoğaltma ve izleme fonksiyonları
- 196 yerleşik keyfi dalga
- Donanım frekans ölçer işlevi
- zengin iletişim arayüzü: standart USB Host, USB Device (USBTMC), LAN (VXI-11, Soket, Telnet), isteğe bağlı GPIB
- 4,3 inç TFT-LCD dokunmatik ekran, kullanıcı dostu kullanım
Standart Teslimat İçeriği:
- Hızlı Kılavuz
- 1 x Güç kablosu
- 1 x USB kablosu
- 2 x BNC kablo
| Model |
SDG6022X |
SDG6032X |
SDG6052X |
| Bant Genişliği Sinüs |
200MHz |
350MHz |
500MHz |
| Bant Genişliği Kare |
80MHz |
120MHz |
120MHz |
| Bant Genişliği Darbesi |
80MHz |
150MHz |
150MHz |
| Kanallar |
2 |
| Örnekleme Oranı |
2,4GSa/s (2 x interpolated) |
| Vertica Çözünürlük |
16bit |
| Keyfi dalga uzunluğu |
2 - 20Mpts |
| Keyfi dalga frekansı |
50MHz |
| Ekran |
4,3 inç dokunmatik ekran, 480 x 272 x RGB |
| Arayüzler |
Standart: USB Ana Bilgisayar, USB Aygıt, LAN
Opsiyonel: GPIB (USB-GPIB Adaptörü) |
Ürüne Genel Bakış
SDG6000X serisi çift kanallı darbe / keyfi dalga formu jeneratörü, maksimum 500MHz bant genişliği, 2.4GSa / s örnekleme hızı ve mükemmel örnekleme sistemi göstergelerinin 16bit dikey çözünürlüğü, geleneksel DDS teknolojisine dayalı, yenilikçi TrueArb ve EasyPulse teknolojisinin kullanımı, DDS teknolojisinin doğal kusurlarının üstesinden gelmek için, kullanıcılara yüksek kaliteli, düşük titreşimli yüksek hızlı keyfi dalga ve darbe sinyali sağlamak için. Buna ek olarak, SDG6000X ayrıca gürültü, IQ sinyal üretimi, PRBS desen üretimi ve çeşitli karmaşık sinyal üretme yeteneklerine sahiptir, daha geniş bir uygulama gereksinimi yelpazesini karşılamak için üst düzey çok işlevli bir dalga formu üretme ekipmanıdır.
PRBS: Nely ayarlanabilir 10-6 bps ~ 300 Mbps bit hızı ve 1 ns ~ 1us kenar ile PRBS3 ~ PRBS32.
Keyfi Dalga Biçimi Yazılımı EasyWave
EasyWave, dalga formu oluşturma ve düzenlemeyi destekleyen keyfi bir dalga formu yazılım platformudur. Manuel çizimin yanı sıra çizgi, denklem ve koordinat düzenleme modlarına sahiptir. Ayrıca kullanıcıların kendi keyfi dalga formlarını düzenlemeleri için uygun bir yoldur.
IQ dalga formları PC yazılımı EasyIQ (OPSİYONEL) tarafından oluşturulabilir
SDG6000X ASK, FSK, PSK ve QAM gibi popüler modülasyon türlerini destekler. Tescilli yeniden örnekleme teknolojisi, 250 Symb/s ~ 37,5 MSymb/s arasındaki keyfi sembol hızlarında mükemmel EVM performansı sağlar. Dahili dijital karesel modülatör, temel banttan 500 MHz ara frekansa kadar IQ sinyalleri üretme imkanı sağlar.
