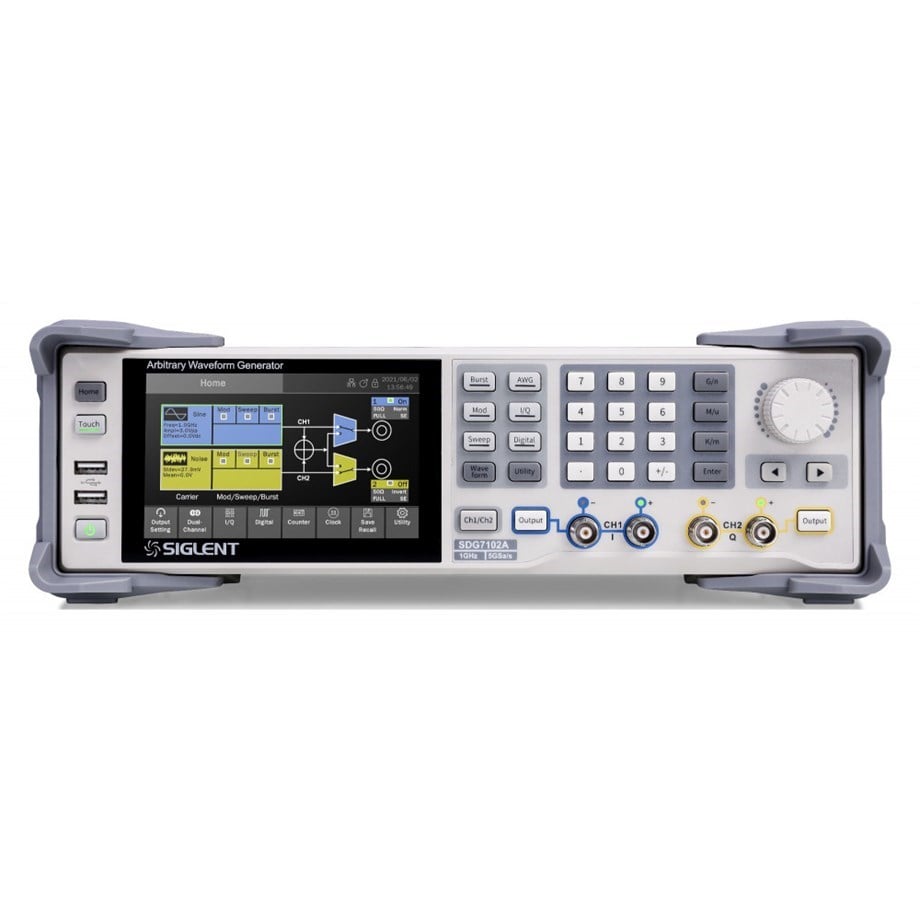

SIGLENT SDG7052A, 500MHz'e kadar frekans aralığı, 2 diferansiyel / tek uçlu çıkış kanalı, 5 GSa / s örnekleme hızı, 14 bit dikey çözünürlük, Arb-Dalga Formu uzunluğu: 64 pts ~ 512 Mpts, 5 inç dokunmatik ekrana sahip keyfi bir dalga formu üretecidir.
SIGLENT SDG7000A serisi Temel Özellikler
- Çift kanallı diferansiyel/tek uçlu çıkış
- 16 bit LVDS/LVTTL dijital veri yolu çıkışı (isteğe bağlı)
- 5GSa/s örnekleme hızı ve 14 bit dikey çözünürlüğe sahip yüksek performanslı örnekleme sistemi
- 1 GHz maksimum bant genişliği
- Maksimum 512 Mpts bellek derinliği ile 0,01 Sa/s ~ 2,5 GSa/s örnek hızlarında keyfi dalga formu üretir ve segment düzenleme / oynatma işlevleri sağlar
- 500 MS/s sembol hızına kadar vektör sinyalleri üretir
- Minimum 1 ns darbe genişliği ve 500ps minimum kenar ile düşük titreşimli darbeler üretir
- 1 GHz bant genişliğine kadar Beyaz Gauss Gürültüsü ve bant genişliği ayarlanabilir
- 312,5 Mbps'ye kadar PRBS'yi destekler
- Dijital veri yolu 1 Gbps'ye kadar dijital sinyal çıkışı sağlayabilir
- Analog/dijital modülasyonu, süpürmeyi ve patlamayı destekler
- Geliştirilmiş çift kanal çalışma fonksiyonları: kanallar arası izleme, birleştirme ve kopyalama; Çift kanal süperpozisyon fonksiyonu; Kanallar arasında karşılıklı modülasyonu destekler
- 24 Vpp analog çıkış, maksimum ± 24 V (48 V) çıkış aralığı sağlamak için ±12 Vdc ofset ile üst üste bindirilir
- Yüksek hassasiyetli Frekans Sayacı
- 800x480 çözünürlüğe sahip 5 inç kapasitif dokunmatik ekran; Harici fare ve klavye kullanımını destekler; Cihazları uzaktan kontrol etmek için WebServer'ı destekler
- Çoklu arayüzleri destekler: 10MHz Giriş, 10MHz Çıkış, Tetikleyici Giriş/Çıkış, İşaretleyiciler vb.
- Test sistemlerine kolay entegrasyon için SCPI komutunu destekler
SIGLENT SDG7000A serisi tanıtımı
SIGLENT SDG7000A, 1 GHz'e kadar bant genişliğine, maksimum 5 GSa/s örnekleme hızına ve 14 bit dikey çözünürlüğe sahip çift kanallı Keyfi Dalga Biçimi Üreteçleri ailesidir. Maksimum 2,5 GSa/s örnekleme hızı ile noktadan noktaya keyfi dalga formları ve maksimum 500 MS/s ile vektör sinyali üretebilir. Ayrıca sürekli dalga, Darbe, Gürültü, PRBS desenleri ve 16 bit dijital veri yolu gibi çeşitli sinyaller üretme yeteneğine sahiptir. Modülasyon, süpürme, patlama ve çift kanal kopyalama / eşleştirme / izleme ve süperpozisyon gibi karmaşık sinyallerin üretilmesini destekler. Çıkış diferansiyel/tek uçludur ve maksimum ± 24 V çıkış aralığını destekler. Cihaz, bazı uygulamalarda harici bir güç amplifikatörünü ortadan kaldıran ve daha geniş bir gereksinim yelpazesine hitap eden yüksek frekans altında büyük bir genlik sağlayabilir.
SIGLENT SDG7000A, Çok Fonksiyonlu Dalga Formu Jeneratörü
SDG7000A serisi, bazı uygulamalarda RF sinyal jeneratörlerinin yerini alabilen DC'den 1 GHz'e kadar sürekli dalgalara kadar çoklu dalga formu jeneratörü işlevlerini entegre eder. Siglent'in TrueArb noktadan noktaya keyfi dalga formu oluşturma teknolojisini benimser, bu da mükemmel titreşim performansı ve 500 MHz'den daha büyük maksimum ayarlanabilir bant genişliğine sahip I / Q vektör sinyallerinin üretilmesi ile 0,01 Sa / s'den 2,5 GSa / s'ye kadar kullanıcı tarafından ayarlanabilen çıkış örnekleme hızlarını sağlar. Siglent'in EasyPulse mimarisinin avantajlarını kullanarak, minimum 1 ns darbe genişliğine sahip düşük titreşimli bir darbe üretilebilir. SDG7000A ayrıca ayarlanabilir bant genişliğine sahip bir Gauss gürültü çıkışı, Sözde rastgele kod üretimi, dijital iletişimleri sentezlemek için isteğe bağlı 16 kanallı dijital sinyal çıkışı ve çok daha fazlasına sahiptir.
SIGLENT SDG7000A, Sekans düzenleme ve oynatma
SDG7000A, her biri maksimum 65535 tekrarla ayarlanabilen 1024 adede kadar keyfi dalga segmentini destekler. Segmentler arasında geçiş yaparken çıkış, boşta bir seviye oluşturmadan önceki segmentin son noktasından sonraki segmentin ilk noktasına sorunsuz bir şekilde geçer. Dalga formu anahtarlama için yüksek gereksinimleri olan uygulamalar için uygundur.
