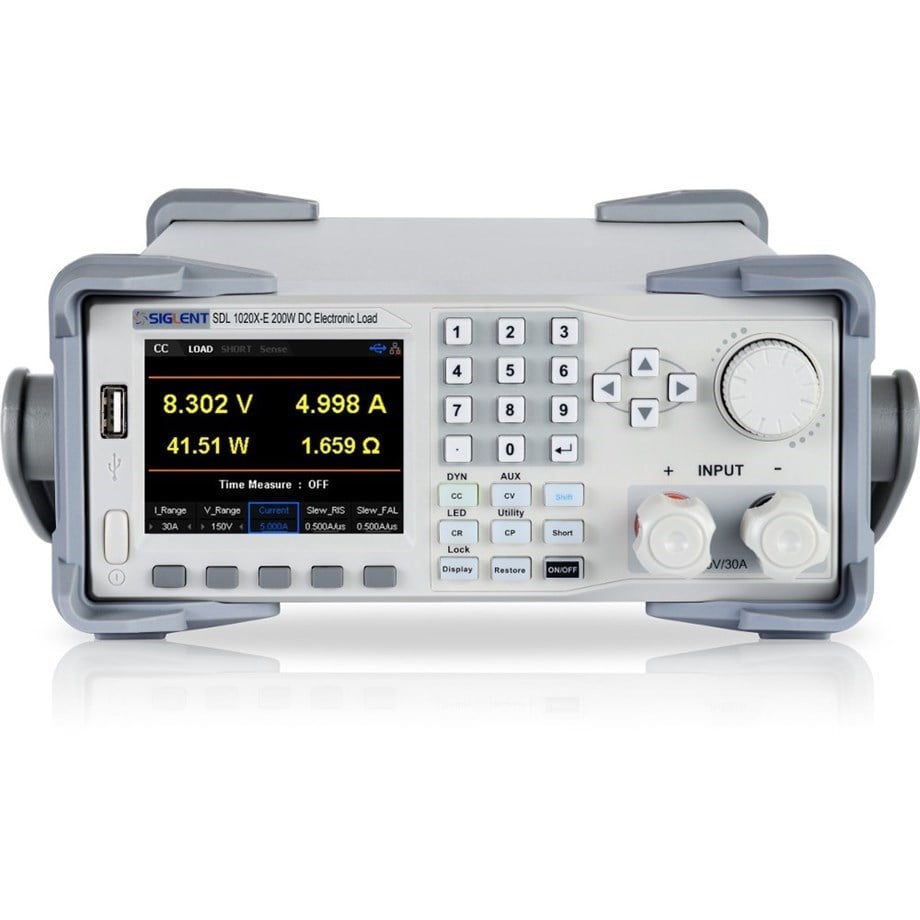

Siglent SDL1030X-E, 150V, 30A ve 300W sunan DC programlanabilir bir elektronik yüktür. Ölçüm çözünürlüğü 1mV ve 1mA.
Akü deşarj fonksiyonu
Siglent SDL1030X-E, DUT'un deşarj özelliklerini analiz ederek pil performansı hakkında da bilgi sağlayabilir. SDL, deşarj testi için üç durdurma koşuluna sahiptir: Gerilim, kapasite veya zaman. Durdurma koşulları karşılandığında deşarj işlemi derhal sonlandırılır. Bu, testin sonlandırılması üzerinde daha fazla kontrol ve kritik testler sırasında ekstra bir güvenlik katmanı sağlar. Test süreci boyunca akü voltajı, deşarj akımı, deşarj süresi ve deşarj kapasitesi LCD panelde net bir şekilde görüntülenir.
CR-LED Modu
Siglent SDL1030X-E, özellikle LED sürücü testi için bir CR-LED modu içerir. Geleneksel CR modunu temel alan CR-LED modu, bir diyot aşırı voltaj ayarı ekler. Giriş voltajı bu ayarlanan değerin üzerinde olduğunda, DC yükü çalışmaya başlar. Böylece, bir LED'in gerçek özelliklerini taklit edebilir.
Siglent SDL1000X/X-E serisi Özellikleri ve Faydaları:
- SDL1020X/X-E (Tek kanal ): DC 150 V/30 A, 200 W'a kadar toplam güç
- SDL1030X/X-E (Tek kanal ): DC 150 V/30 A, 300 W'a kadar toplam güç
- 4 statik mod / dinamik mod: CC/CV/CR/CP
- CC Dinamik mod: Sürekli, darbeli, geçişli
- CC Dinamik mod: 25 kHz, CP Dinamik mod: 12,5 kHz, CV Dinamik modu: 0,5 Hz
- Gerilim ve akım ölçüm hızı: 500 kHz'e kadar
- Ayarlanabilir akım yükselme süresi aralığı: 0,001 A/us~2,5 A/us
- Min. geri okuma çözünürlüğü: 0,1 mV, 0,1 mA
- Kısa devre, Pil testi, CR-LED modu ve fabrika testi fonksiyonları
- 4 kablolu SENSE telafi modu işlevi
- Liste fonksiyonu 100 adıma kadar düzenlemeyi destekler
- Program fonksiyonu 50 adım grubunu destekler
- OCP, OVP, OPP, OTP ve LRV koruması
- Harici analog kontrol
- Gerilim, 0-10 V üzerinden akım izleme
- 3,5 inç TFT-LCD ekran, birden fazla parametreyi ve durumu aynı anda görüntüleyebilir
- Dahili RS232/USB/LAN iletişim arayüzü, USB-GPIB modülü (isteğe bağlı)
- Dalga formu trend grafiği ve kullanımı kolay dosya depolama ve çağrı fonksiyonları
- PC yazılımı içerir: SCPI, LabView sürücüsünü destekler
Siglent SDL1000X/X-E serisi Giriş:
SDL1000X/SDL1000X-E serisi Programlanabilir DC Elektronik Yük, 3,5 inç TFT-LCD ekrana, kullanıcı dostu bir arayüze ve üstün performans özelliklerine sahiptir. SDL1020X/SDL1020X-E modelleri 150 V/30 A 200 W giriş aralığına sahipken SDL1030X/SDL1030X-E 150 V/30 A 300 W giriş aralığına sahiptir. SDL1000X serisi 0,1 mV/0,1 mA ölçüm çözünürlüğüne sahiptir ve temel SDL1000X-E serisi çözünürlüğü 1 mV/1 mA ve 0,001 A/μs~2,5 A/μs arasında ayarlanabilir akım yükselme sürelerine sahiptir. Uzaktan iletişim ve kontrol için SDL serisi RS232/USB/LAN arayüz tiplerini içerir. SDL1000X serisi, geniş bir uygulama yelpazesinde kararlılık sağlar ve her türlü test gereksinimini karşılayabilir. dahil: Güç, pil / el cihazı tasarımı, endüstri, LED aydınlatma, otomotiv elektroniği ve havacılık.
