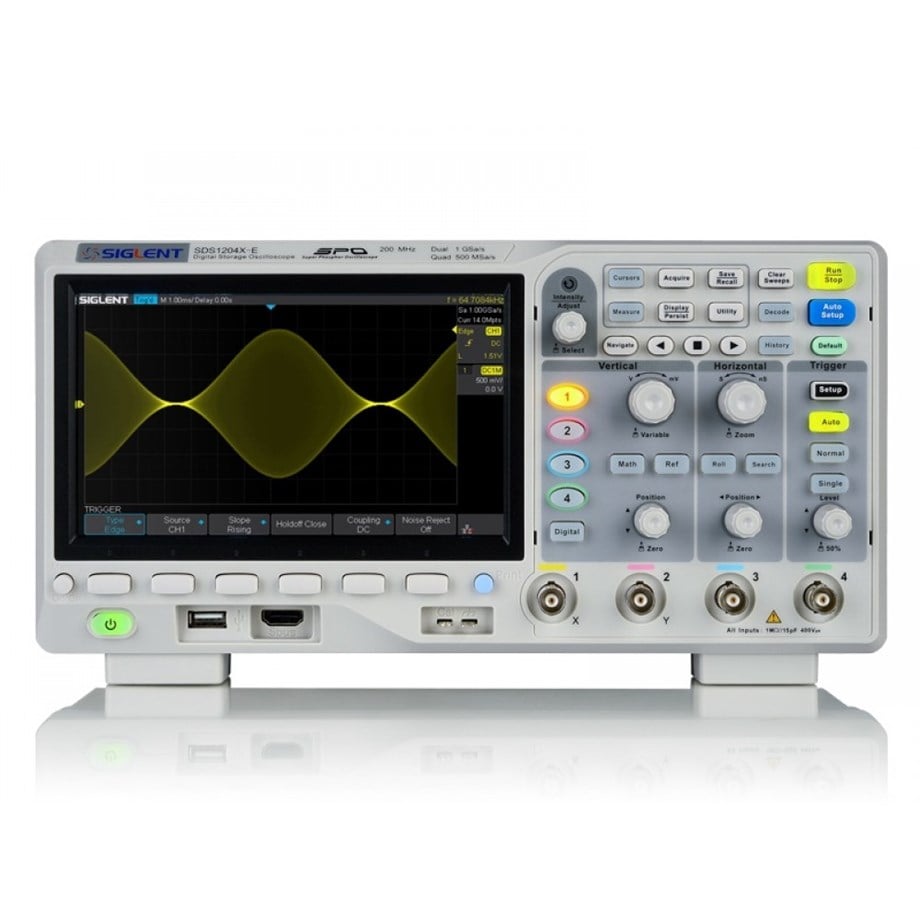

Siglent SDS1104X-E, 100MHz bant genişliğine, 4 kanala, 1GSa/s örnekleme hızına ve 14Mpts tampon belleğe sahip bir Süper Fosfor Osiloskoptur. I2C, SPI, UART/RS232, CAN ve LIN tetikleme ve kod çözme standarttır.
Siglent SDS1104X-E cihazınız ile birlikte gelmektedir:
- USB veri kablosu
- Hızlı Kılavuz
- Ürün sertifikası
- 4 x Pasif prob
- Doğrulama Sertifikası
- Güç kablosu
Siglent SDS1104X-E Ana Özellikler:
- Kanal bant genişliği: 100Mhz
- 4 kanallı seri, iki adet 1GSa / s ADC çipi kullanır, kanal tamamen açıktır, kanal başına 500MSa / s örnekleme hızı, 1GSa / s kanal serpiştirme örnekleme hızı
- Yeni nesil SPO teknolojisi
- Saniyede 100.000 kareye kadar dalga formu yakalama hızı (normal mod) Saniyede 400.000 kare (Sekans modu)
- 256 dalga formu parlaklığı ve renk sıcaklığı ekranını destekler
- 14Mpts'ye kadar depolama derinliği
- Dijital tetik sistemi
Özellikler ve Faydalar:
- Akıllı tetikleyici: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern,
- Seri Veri Yolu Tetikleme ve Kod Çözme, Desteklenen Protokoller IIC, SPI, UART / RS232, CAN, LIN
- Video tetikleyici, HDTV desteği
- Mükemmel gürültü tabanı, 500μV / div kadar düşük voltaj durmaları
- 10 çeşit tek tıklamalı kısayol işlemi, Otomatik Kurulum, Varsayılan, İmleçler, Ölçü, Rulo, Geçmiş, Kalıcı, Taramaları Temizle, Matematik ve Yazdırma desteği
- Sekans modu, maksimum depolama derinliği, kullanıcı tarafından ayarlanan tetikleme koşullarına göre, uygun olayların çok küçük ölü zaman yakalamasıyla 80.000 segmente eşit olarak bölünebilir
- Geçmiş modu, 80.000'e kadar dalga formu kaydedebilir
- 38 otomatik ölçüm fonksiyonu, ölçüm istatistikleri desteği, Zoom ölçümü, Gating ölçümü, Matematik ölçümü, Geçmiş ölçümü, Ref ölçümü
- 1M nokta FFT işlemi
- 14M örnekleme ve tüm noktaların ölçümü, yardımcı işlemci aracılığıyla tamamlanarak çok hızlı bir kullanıcı deneyimi sunar
- Dalga formu hesaplama fonksiyonları (FFT, toplama, çıkarma, çarpma, bölme, integral alma, türev alma, karekök alma)
- Kullanıcı tanımlı Varsayılan düğme parametreleri, Varsayılan düğmenin kişiselleştirilmiş ihtiyaçlarının gerçekleştirilmesi
- Güvenli silme işlevi, endüstrinin yüksek güvenlik seviyesi için tüm makine işlem kayıtlarını ve kullanıcı verilerini siler
- Yüksek hızlı Pass / Fail fonksiyonunun donanım uygulaması
- Genlik-frekans karakteristikleri ve faz-frekans karakteristikleri Tarama, Bode grafiğini çizme (4 kanallı seri desteği)
- Olay arama ve navigasyon özellikleri (4 kanallı seri desteği)
- USB Arbitrary Dalga Biçimi Üreteci Modülü (4 Kanallı Aile Desteği, Opsiyonel)
- USB WIFI adaptörü (4 kanallı seri desteği, isteğe bağlı)
- 800 * 480 çözünürlüğe sahip 7 inç TFT-LCD ekran
- Zengin arayüz: USB Host, USB Cihaz (USBTMC), LAN (VXI-11), Pass / Fail, Trigger Out
- Zengin SCPI uzaktan kumanda komutu desteği Uzaktan kumanda için web sayfası Çok dilli ekran ve gömülü çevrimiçi yardım
