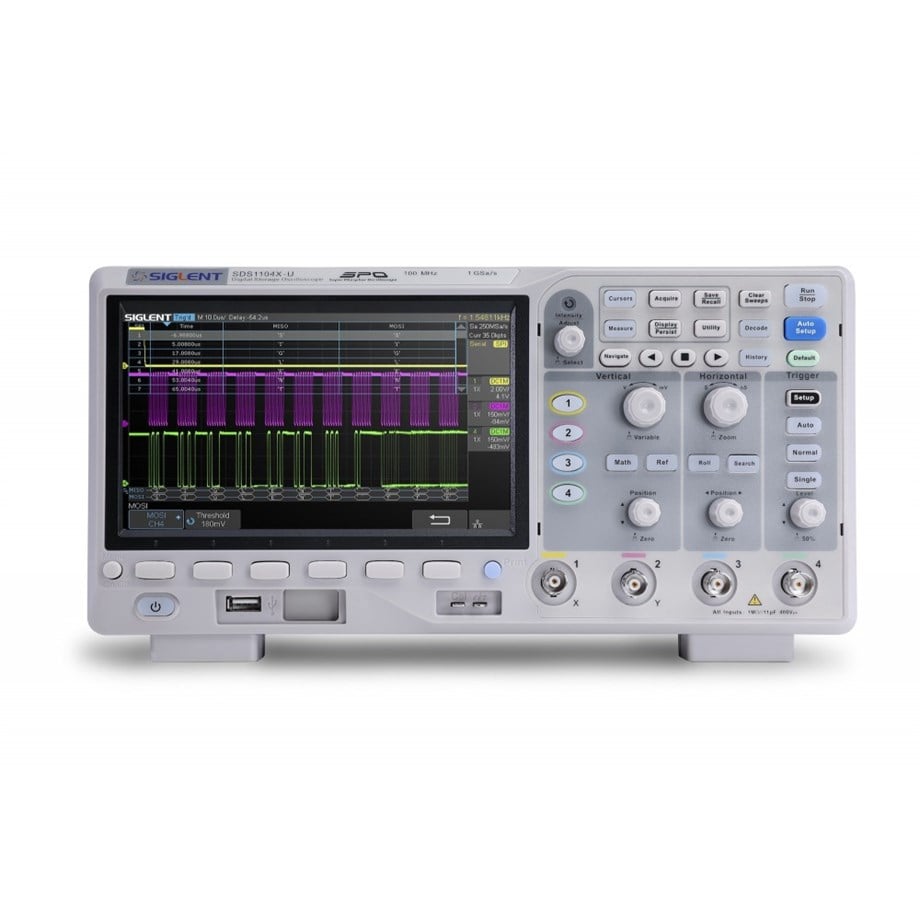

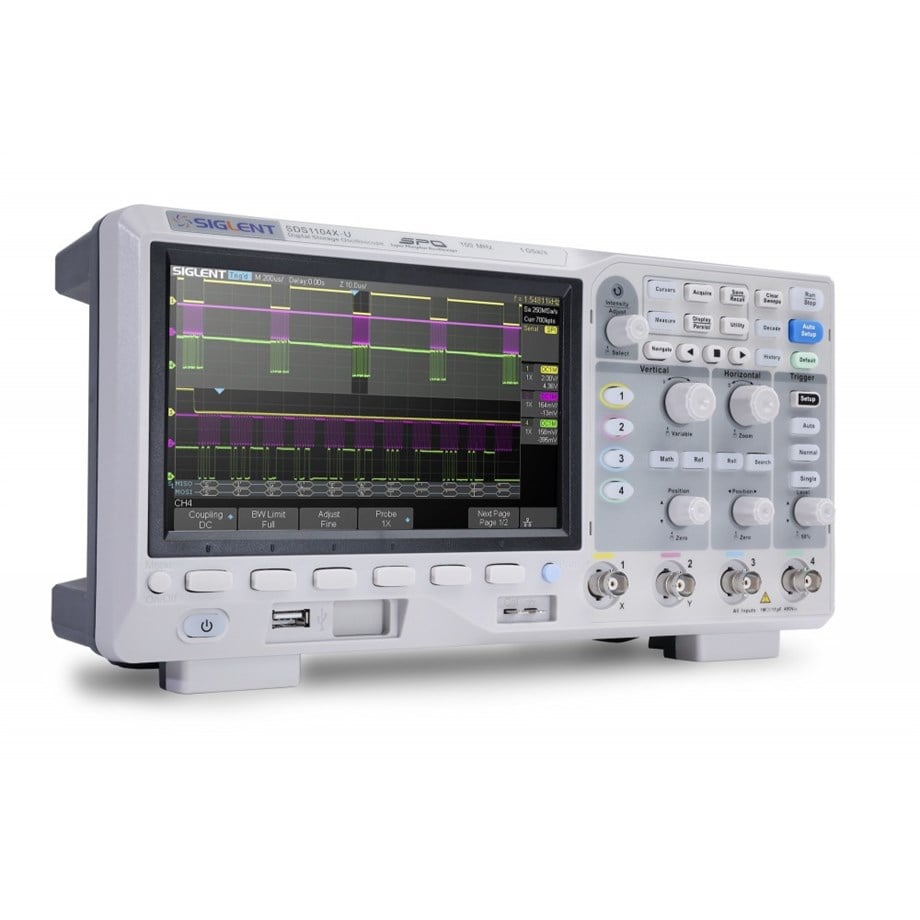

SIGLENT SDS1104X-U Süper Fosfor Osiloskoplar 100MHz bant genişliğine, 1 GSa/s maksimum örnekleme hızına ve 14 Mpts maksimum kayıt uzunluğuna sahiptir. Kullanım kolaylığı için, kullanıcı dostu ön panel tasarımı ile en sık kullanılan fonksiyonlara erişilebilir.
SIGLENT SDS1104X-U, mükemmel sinyal doğruluğu ve performansı sağlayan SPO (Süper Fosfor Osiloskop) teknolojisini kullanır. Yüksek hassasiyete ve düşük titreşime sahip yenilikçi bir dijital tetikleme sistemi ve 400.000 kare/sn dalga formu yakalama hızı (sekans modu) ile birlikte gelir. SDS1000X U ayrıca 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bu sınıftaki diğer modellerde bulunmayan bir renk sıcaklığı görüntüleme modu kullanır.
Bir başka güçlü eklenti de, sinyal spektrumlarını gözlemlerken SIGLENT SDS1104X-U'ya çok yüksek frekans çözünürlüğü sağlayan yeni 128 k noktalı FFT matematik işlevidir. SDS1000X-U ayrıca arama ve gezinmeyi de destekler. SIGLENT'in yeni SDS1000X-U'sunun özellikleri ve performansı bu fiyat sınıfında başka hiçbir yerde eşleştirilemez.
SIGLENT SDS1104X-U Temel Özellikler
- 100 MHz bant genişliği
- Gerçek zamanlı örnekleme hızı 1 GSa/s'ye kadar
- En yeni nesil SPO teknolojisi
- Dalga formu yakalama hızları 100.000 wfm/s (normal mod) ve 400.000 wfm/s'ye (sekans modu) kadar
- 256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
- 14Mpts'ye kadar kayıt uzunluğu
- Dijital tetik sistemi
- Akıllı tetikleyici: Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Zaman aşımı (Dropout), Desen
- Seri veri yolu tetikleme ve kod çözme (Standart), IIC, SPI, UART, CAN, LIN protokollerini destekler
- Video tetikleyici, HDTV'yi destekler
- 10 tip tek tuşlu kısayol, Otomatik Kurulum, Varsayılan, İmleçler, Ölçü, Rulo, Geçmiş, Göster/Sürdür, Taramayı Temizle, Yakınlaştır ve Yazdır'ı destekler
- Segmentli alım (Sequence) modu, kullanıcı tarafından belirlenen tetikleme koşullarına göre maksimum kayıt uzunluğunu birden fazla segmente (80.000'e kadar) böler
- Ölçüm İstatistikleri, Yakınlaştırma, Geçitleme, Matematik, Geçmiş ve Referans fonksiyonlarının yanı sıra 38 parametre için otomatik ölçüm fonksiyonu
- Geçmiş dalga biçimi kaydı (Geçmiş) işlevi (maksimum kaydedilen dalga biçimi uzunluğu 80.000 karedir)
- 128 k pts FFT, Tepe Noktaları ve İşaretleyicileri destekler
- Matematik fonksiyonları (FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök)
- 800*480 çözünürlüğe sahip geniş 7 inç TFT LCD ekran
