Teknik Döküman

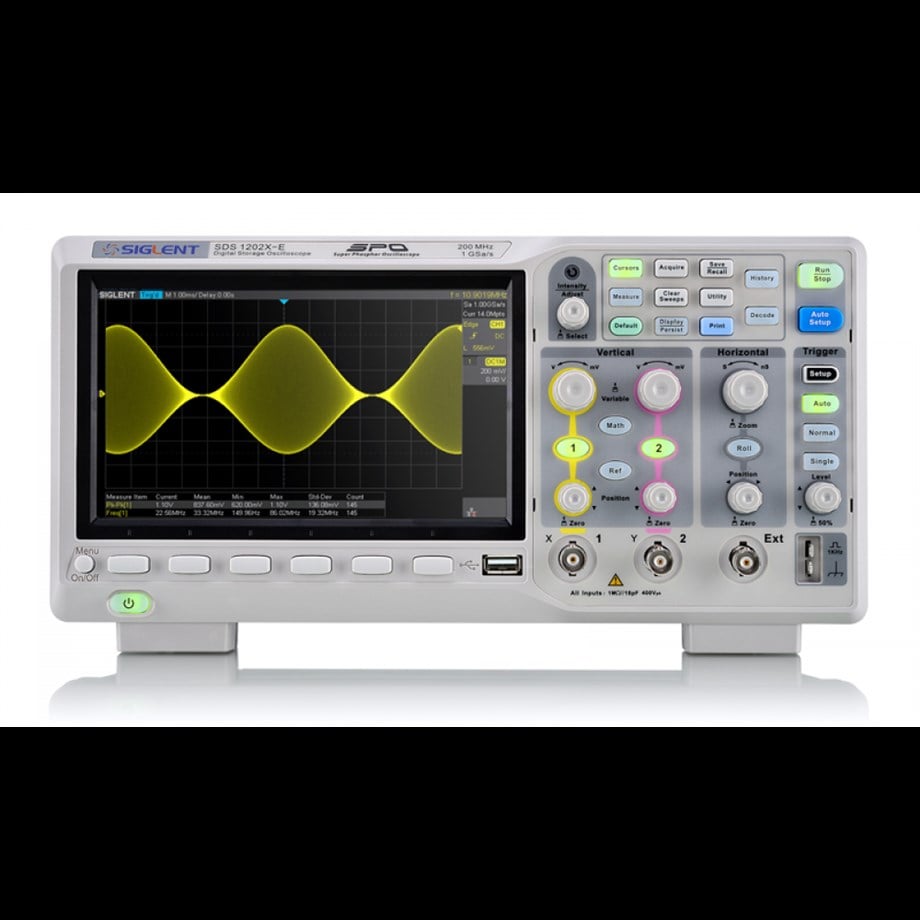

Siglent SDS1202X-E, 200MHz bant genişliğine, 2 kanala, 1GSa/sn örnekleme hızına ve 14Mpts tampon belleğe sahip bir Süper Fosfor Osiloskoptur.
Parlak 7" LCD ekran, gerçek zamanlı olarak saniyede 100.000 kare ve sekans modunda saniyede 400.000 kareyi optimize ederek dalga formunu mükemmel bir şekilde gösterebilir.
Siglent SDS1202X-E'de RS-232/UART, SPI, I2C, CAN ve LIN tetikleme ve kod çözme zaten ÜCRETSİZ olarak dahil edilmiştir.
Siglent SDS1202X-E cihazınız ile birlikte gelmektedir:
- USB veri kablosu
- Hızlı Kılavuz
- Ürün sertifikası
- 2 x Pasif prob
- Doğrulama Sertifikası
- Güç kablosu
SIGLENT SDS1202X-E'nin Ana Özellikleri:
- Kanal bant genişliği: 200MHz
- 1GSa/sn'ye kadar gerçek zamanlı örnekleme hızı
- Yeni nesil SPO teknolojisi
- Saniyede 100.000 kare dalga formu yakalama hızı (normal mod); saniyede 400.000 kare (Sekans modu)
- 256 seviye dalga formu parlaklığı ve renk sıcaklığı ekranını destekler
- 14Mpts depolama derinliği
- Dijital tetikleme sistemi
- Akıllı tetikleme: Edge, Slope, Pulse width, Window, Interval, Dropout, Pattern,
- HDTV'yi desteklemek için tetiklenen video
- Mükemmel arka plan gürültüsü, 500μV / div'e kadar voltaj aralığı
- Otomatik Kurulum, Varsayılan, İmleçler, Ölçü, Rulo, Geçmiş, Kalıcı, Taramaları Temizle, Matematik ve Yazdırmayı desteklemek için 10 tek tıklama kısayolunu yenileyin
- Depolama derinliğini 80.000 segmentle en üst düzeye çıkaran, kullanıcı tarafından belirlenen tetikleme koşullarına göre çok küçük ölü zamanla uygun olayları yakalayan sıralı
- Tarihsel mod, 80.000 kareye kadar kaydedilebilir
- 38 çeşit otomatik ölçüm fonksiyonu, ölçüm istatistiklerini destekler, Zoom ölçümü, Gating ölçümü, Matematik ölçümü, Geçmiş ölçümü, Ref ölçümü
- 1M nokta FFT işlemi
- 14M tam örnekleme noktası ölçümü ve işlemi, tamamlamak için yardımcı işlemci aracılığıyla, çok hızlı bir kullanıcı deneyimi sunar
- Dalga formu fonksiyonu (FFT, toplama, çıkarma, çarpma, bölme, integral, türev, karekök)
- Varsayılan anahtarın bireysel gereksinimlerini elde etmek için kullanıcı tanımlı Varsayılan parametreler
- Fabrika durumuna geri dönme, makinedeki tüm işletim kayıtlarını silme, yüksek güvenlikli endüstriler için
- Donanım uygulaması için yüksek hızlı Pass / Fail fonksiyonu
- 800 * 480 çözünürlüğe sahip 7 inç TFT-LCD ekran
- Zengin arayüz: USB Host, USB Cihaz (USBTMC), LAN (VXI-11), Pass / Fail, Trigger Out
- Zengin SCPI uzaktan kumanda komutlarını destekler
- Çok dilli ekran ve gömülü çevrimiçi yardım
Maximum storage depth of 14Mpts
Waveform capture rate of up to 400.000 frames / sec in sequence mode (100.000 real time)
256 levels of brightness and color temperature display
Serial bus decoding function (standard)
Real-time measurement of 14M sampling points
History and Sequence
Gate and Zoom measurements
1M point FFT operation
High-speed Pass / Fail test
User-defined Default parameter
