Teknik Döküman (Datasheet)
- 12 bit Yüksek Çözünürlük
- 2 GSa/s'ye kadar örnekleme hızına sahip 12 bit Analog-Dijital Dönüştürücüler
- 4 analog kanal, 200 MHz'e kadar bant genişliği
- SPO teknolojisi
- Dalga formu yakalama hızı 120.000 wfm/s'ye (normal mod) ve 500.000 wfm/s'ye (sekans modu) kadar
- 256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
- 100 Mpts'ye kadar kayıt uzunluğu
- Dijital trigger sistemi
- Akıllı tetikleyici: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV destekli), Qualified, Nth edge, Delay, Setup/Hold time.
- Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN, CAN FD (yalnızca kod çözme), FlexRay (yalnızca kod çözme) protokollerini destekler
- Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre birden fazla segmente (80.000'e kadar) bölerek, segmentler arasında çok küçük bir ölü zaman bırakarak nitelikli olayı yakalar
- Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, maksimum kaydedilen dalga biçimi uzunluğu 80.000 karedir
- 50'den fazla parametrede otomatik ölçümler, histogram, track, trend, Gating ölçümü ve Math, History ve Ref ölçümleri ile istatistikleri destekler
- 4 Matematik izi (2 Mpts FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök, vb.), formül düzenleyiciyi destekler
- Arama, Gezinme, Sayaç, Bode grafiği ve Güç Analizi gibi bol miktarda veri analizi işlevi
- Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracı ile Yüksek Hızlı donanım tabanlı Maske Testi işlevi
- 16 dijital kanal (isteğe bağlı)
- 25 MHz dalga formu jeneratörü (opsiyonel)
- 1024 * 600 çözünürlüğe sahip geniş 10,1" TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunma hareketlerini destekler
- Arayüzler şunları içerir: USB Ana Bilgisayarlar, USB Cihazı (USBTMC), LAN (VXI-11/Telnet/Soket), Pass/Fail, Trigger Out
- Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kumanda komutlarını destekler. Harici fare ve klavyeyi destekler.
12 bit yüksek çözünürlük: dalga biçimi ayrıntılarını mükemmel şekilde geri yükler

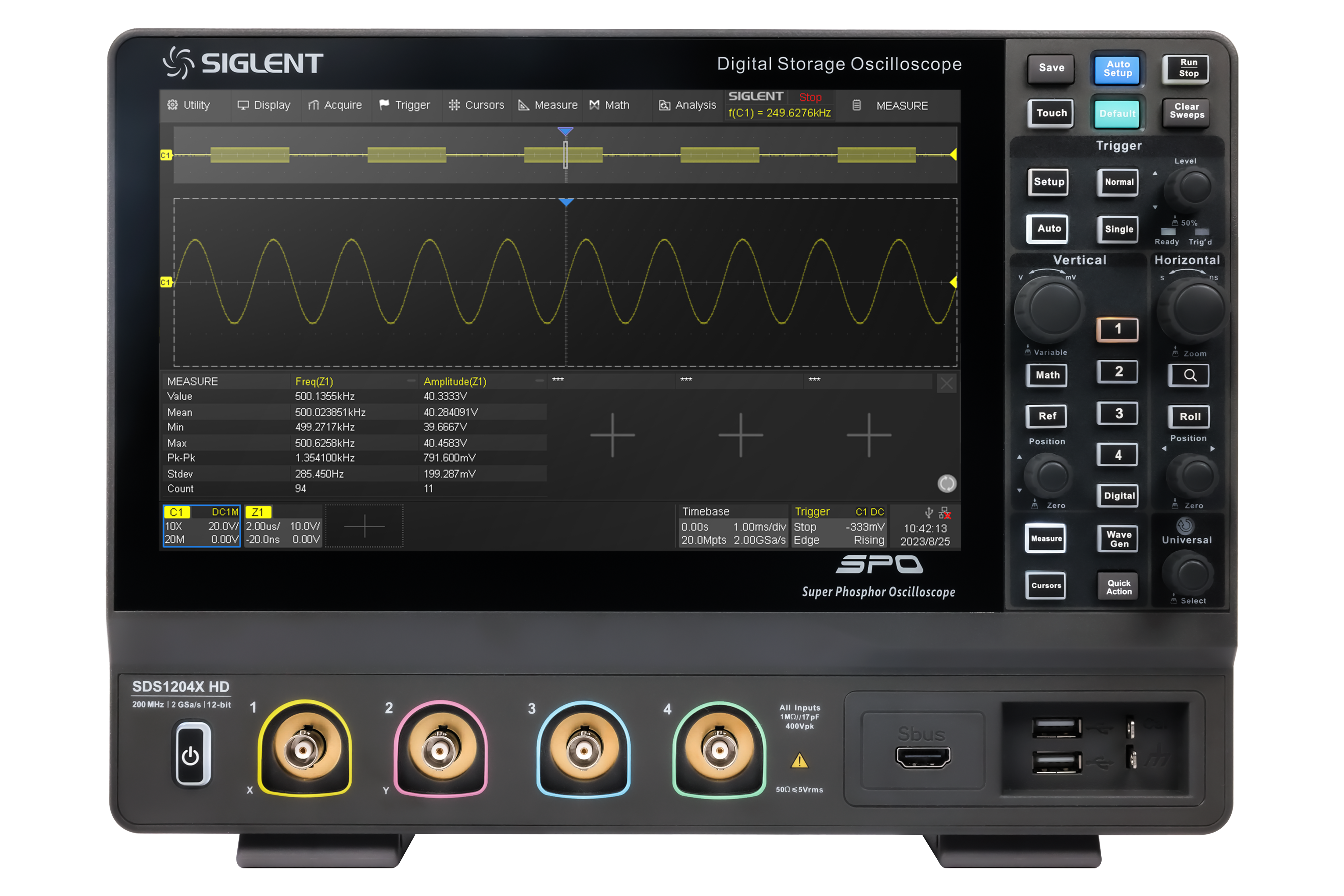

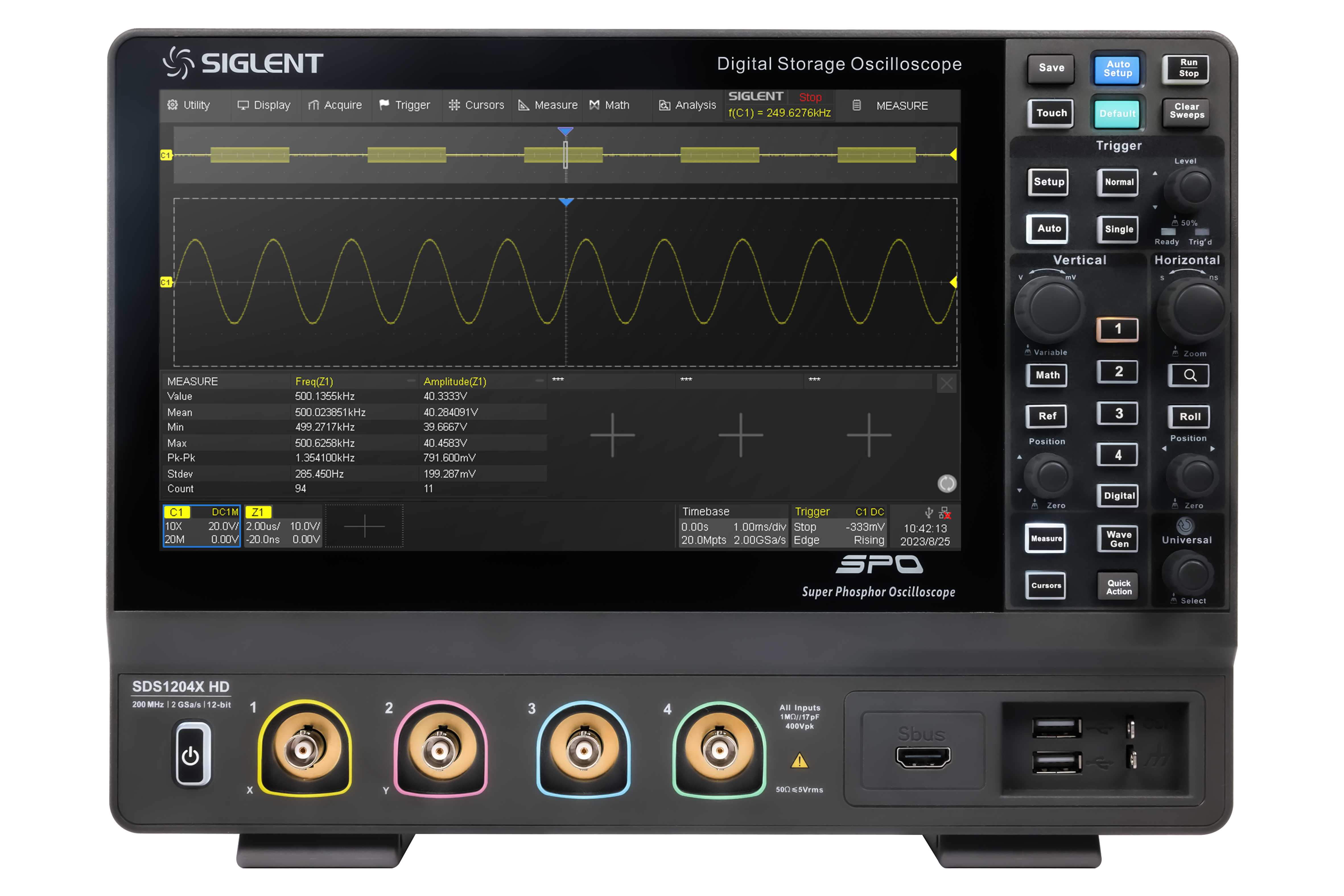

SDS1000X HD, geleneksel 8 bit osiloskopların sinyal çözünürlüğünün 16 katı olan 4096 kuantizasyon seviyesine ulaşabilen 12 bit analog-dijital dönüştürücü kullanır.
Mükemmel gürültü tabanı ile birleştiğinde, yakalanan dalga formlarının ekranda daha net görünmesini sağlayabilir, bu da kullanıcının gözlemine ve doğru ölçüme yardımcı olur.
Standart 7 çeşit kod çözme: çoklu senaryolar için uygun
SDS1000X HD standart olarak I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay ile birlikte gelir ve kod çözme sonuçları onaltılık,
ondalık, ikili veya ASCII formatında görüntülenebilir ve her biri ekranın sol tarafında bir grafik simgesi olarak görüntülenen
iki paralel veri yolu aynı anda çözülebilir. Ayrıca, sinyaller ve veri yolu konfigürasyonları için ayarlar "Tetikleyiciye kopyala"
işlevi aracılığıyla tetikleyicilerle senkronize edilebilir.
FFT: zaman ve frekans alanının mükemmel kombinasyonu
Donanım hızlandırmalı FFT işlevi ile maksimum işlem noktası sayısı 2Mpts'dir,
bu da yüksek spektral yenileme hızını korurken üstün spektral çözünürlük sağlar.
FFT, çoklu pencere işlevlerini, üç normal, ortalama ve maksimum tutma modunu
destekler ve tepe noktalarını otomatik olarak işaretleyebilir ve bir liste oluşturabilir.
Güç Analizi: güç kaynağı tasarımı için faydalı
Güç Analizi, kullanıcıların güç elektroniği alanında güç kalitesi, harmonikler, ani akım, anahtarlama kaybı vb.
gibi çeşitli öğeleri hızlı bir şekilde ölçmelerine ve analiz etmelerine yardımcı olabilir. Güç Analizi, Bode Plot ile
birlikte güç döngüsü yanıtını analiz etmek için de kullanılabilir. Güç analizi işlevini açtığınızda, gerilim ve akım
problarını "Bağlantı Kılavuzu "na göre doğru şekilde kullanabilirsiniz.
16 dijital kanal: karışık sinyal alımı ve analizini gerçekleştirme
16 Kanal Mantık Analizörü, diğer test işlevlerini etkilemeden cihaza 16 dijital kanal ekleyebilir ve bu da analog-dijital
karışık sinyal tasarımı ve analizi sorunlarını hızla çözebilir.
