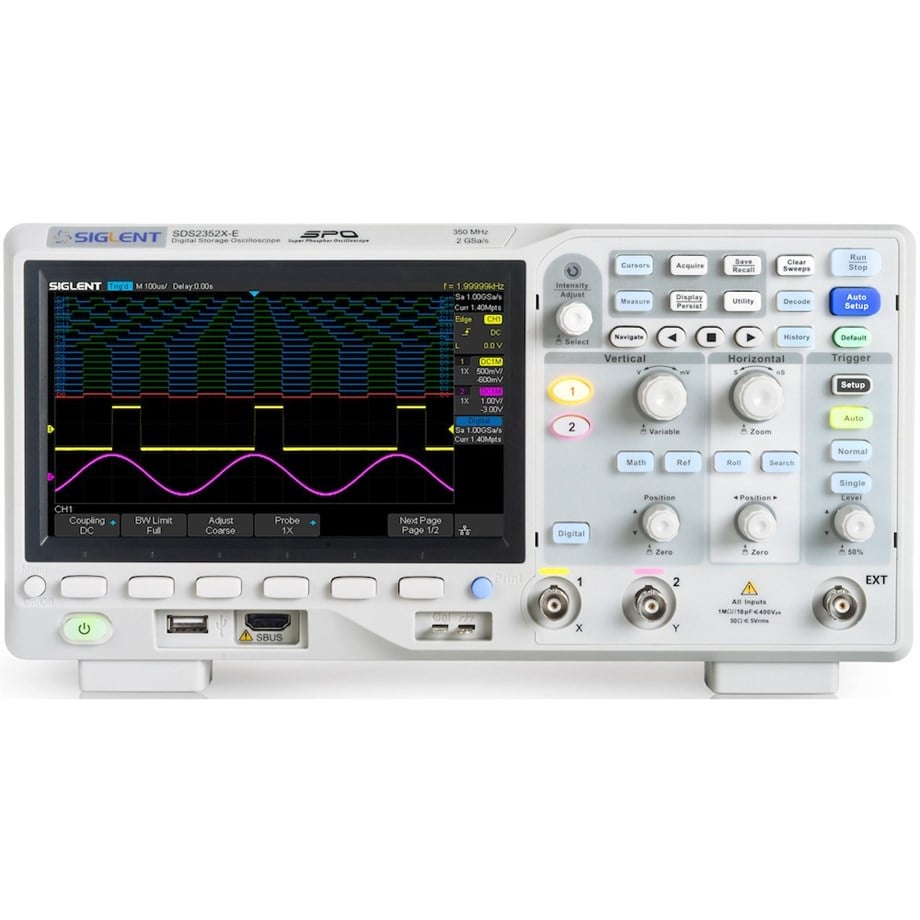

SIGLENT SDS2202X-E, 200MHz bant genişliğine ve 2 kanala sahip bir Süper Fosfor Osiloskoptur. Maksimum örnekleme hızı 2GSa/s ve standart kayıt uzunluğu 28 Mpts'dir. Kullanıcı dostu tek tuşlu tasarımı ile en sık kullanılan fonksiyonlara erişilebilir. Çoklu arayüz tipleri ile birlikte gelir: USB Host, USB Device (USB -TMC), LAN, Pass / Fail, Trigger Out ve 800 * 480 çözünürlüklü geniş 7 inç TFT LCD ekran. Seri veri yolu tetikleme ve kod çözme standarttır, IIC, SPI, UART, CAN, LIN protokollerini destekler.

SIGLENT SDS2000X-E Serisi Temel Özellikler:
- 200MHz, 350MHz bant genişliğine sahip modeller
- Gerçek zamanlı örnekleme hızı 2 GSa/s'ye kadar (her iki kanal da etkinse kanal başına 1 GSa/s)
- En yeni nesil SPO teknolojisi
   - Dalga formu yakalama hızı 110.000 wfm/s'ye (normal mod) ve 400.000 wfm/s'ye (sekans modu) kadar
   - 256 seviyeli yoğunluk derecelendirmesi ve renkli ekran modlarını destekler - 28 Mpts'ye kadar kayıt uzunluğu
   - Dijital tetik sistemi
- Akıllı tetikleyici: Kenar, Eğim, Darbe Genişliği, Pencere, Runt, Aralık, Zaman aşımı (Dropout), Desen
- Seri veri yolu tetikleme ve kod çözme (standart), IIC, SPI, UART, CAN, LIN protokollerini destekler
- Video tetikleyici, HDTV'yi destekler
- 500μV/div'den 10V/div'e kadar voltaj ölçekleri ile düşük arka plan gürültüsü
- 10 tip tek tuşlu kısayol, Otomatik Kurulum, Varsayılan, İmleçler, Ölçü, Rulo, Geçmiş, Göster/Sürdür, Taramayı Temizle, Yakınlaştır ve Yazdır'ı destekler
- Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre, nitelikli olayları yakalamak için çok küçük bir ölü zaman segmenti ile birden fazla segmente (80.000'e kadar) böler
- Geçmiş dalga formu kayıt (geçmiş) fonksiyonu (maksimum kaydedilen dalga formu uzunluğu 80.000 karedir)
- Ölçüm İstatistikleri, Yakınlaştırma, Geçitleme, Matematik, Geçmiş ve Referans fonksiyonlarının yanı sıra 38 parametre için otomatik ölçüm fonksiyonu
- 1 Mpt FFT
- Matematik ve ölçüm fonksiyonları bellekteki tüm örneklenmiş veri noktalarını kullanır (28 Mpts'ye kadar)
- Matematik fonksiyonları (FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök)
- Ön ayar tuşu kullanıcı ayarları veya fabrika "varsayılanları" için özelleştirilebilir Güvenlik Silme modu
- Yüksek Hızlı donanım tabanlı Pass/ Fail fonksiyonu
- 16 Dijital kanal (MSO) (isteğe bağlı)
- Harici USB AWG modülü veya Siglent AWG kullanarak Bode çizimi
- Arama ve gezinme
- USB AWG modülü (isteğe bağlı)
- USB WIFI adaptörü (isteğe bağlı)
- Web Tarayıcı tabanlı kontrol
- 800 * 480 çözünürlüğe sahip geniş 7 inç TFT -LCD ekran
- Çoklu arayüz tipleri: USB Host, USB Aygıt (USB -TMC), LAN, Pass / Fail, Trigger Out
- SCPI uzaktan kumanda komutlarını destekler
- VXI-11+SCPI, Telnet (port 5024) +SCPI ve Soket (port 5025) +LAN üzerinden SCPI programlama
- Hem PC hem de mobil terminaller için web kontrolünü ve sanal cihaz kontrol panelini destekler
- Web kontrolü güncelleme hızı 10 kez/sn'ye kadar neredeyse gerçek zamanlı güncelleme hızı sağlar
- Çok dilli ekranı ve gömülü çevrimiçi yardımı destekler

SDS2000X-E serisi yeni nesil SPO teknolojisini kullanır. Mükemmel sinyal doğruluğu ile arka plan gürültüsü sektördeki benzer ürünlerden daha düşüktür. Minimum 500 uV/div dikey giriş aralığına, yüksek hassasiyete ve düşük titreşime sahip yenilikçi bir dijital tetikleme sistemine ve 400.000 kare/sn dalga formu yakalama hızına (sekans modu) sahiptir. Ayrıca 256 seviyeli yoğunluk derecelendirme görüntüleme işlevi ve bu sınıftaki diğer modellerde bulunmayan bir renk sıcaklığı görüntüleme modu kullanır. Siglent'in sunduğu en yeni osiloskop, seri veri yolu tetikleme ve kod çözme dahil olmak üzere birden fazla güçlü tetikleme modunu destekler. Geçmiş dalga formu kaydı ve sıralı tetikleme, genişletilmiş dalga formu kayıtlarının yakalanmasına, saklanmasına ve analiz edilmesine olanak tanır. Ayrıca derin bellek FFT'si de dahildir. Bu matematik işlevi, FFT hesaplaması için 1 M'ye kadar örnek kullanır ve SDS2000X-E'ye çok yüksek frekans çözünürlüğü sağlar. Donanım yardımcı işlemcisi, 28 milyon örnek noktasının tamamında gerçek hızlı ölçüm ve matematik gerçekleştirir, böylece analizde minimum bozulma olur. Ayrıca arama ve gezinme, ekran üzerinde Bode grafiği, 16 kanal dijital /MSO (isteğe bağlı), harici bir USB destekli 25 MHz AWG fonksiyon jeneratör modülü (isteğe bağlı), kablosuz kontrol ve izleme için bir USB WIFI adaptörü (isteğe bağlı) ve web tarayıcısı üzerinden uzaktan kontrol sağlayan gömülü bir uygulamayı destekler. SDS2000X-E osiloskopların özellikleri ve yüksek performansı bu fiyata başka hiçbir yerde eşleştirilemez.
