Teknik Döküman (Datasheet)

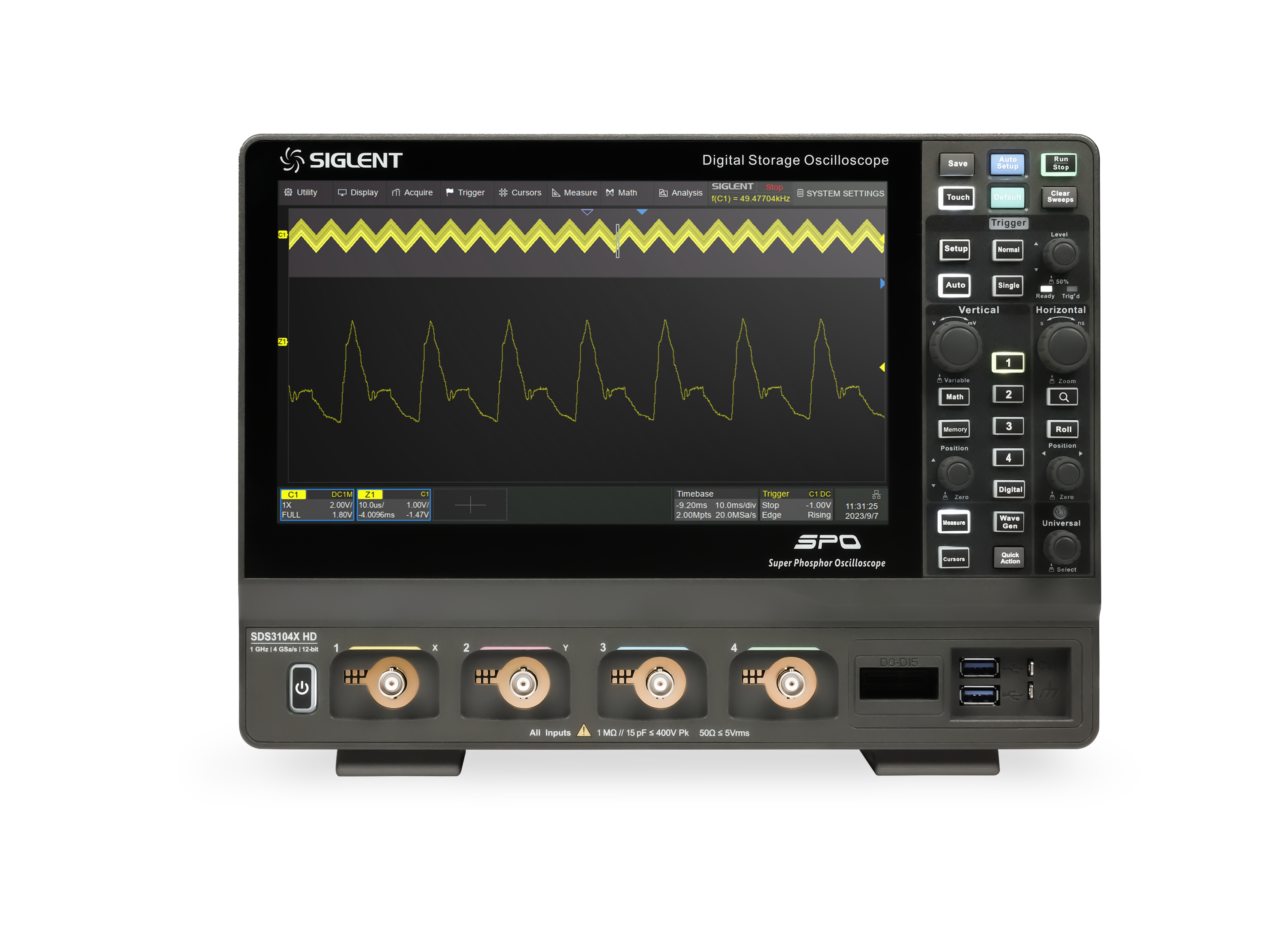

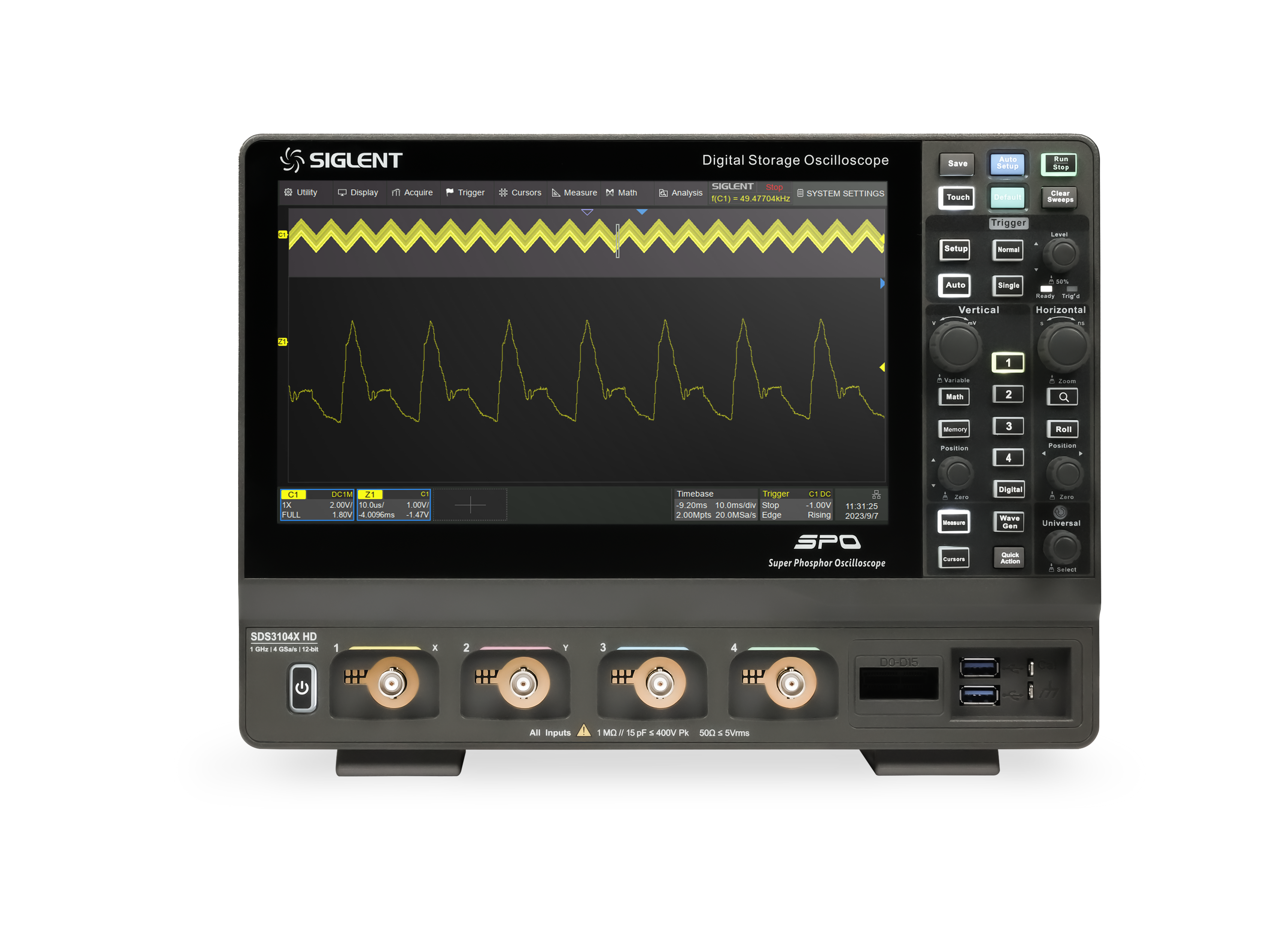

• 4 analog kanal, 4GSa/s'ye kadar örnekleme hızı ile
• 350 MHz'e kadar bant genişliği
• 12 bit ADC
• Düşük arka plan gürültüsü: 125 μVrms @ 1 GHz bant genişliği
• SPO teknolojisi
• Normal modda 200.000 wfm/sn'ye ve Sekans modunda 890.000 wfm/sn'ye kadar dalga formu yakalama hızları
• 256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
• 400 Mpts/ch'ye kadar kayıt uzunluğu
• Dijital tetik sistemi
• Akıllı tetikleyici: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay ve Video (HDTV destekli). Bölge Tetikleme, gelişmiş tetiklemeyi basitleştirir
• Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT, Manchester ve ARINC429 protokollerini destekler
• Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre birden fazla segmente bölerek (80.000'e kadar), segmentler arasında çok küçük bir ölü zaman bırakarak nitelikli olayı yakalar
• Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, maksimum kaydedilen dalga biçimi uzunluğu 80.000 karedir
• 50'den fazla parametre üzerinde otomatik ölçümler, histogram, izleme, trend, Geçitleme ölçümü ve Matematik, Geçmiş ve Bellek izleri üzerinde ölçümler ile istatistikleri destekler
• 4 Matematik izi (4 Mpts FFT, Filtre, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök, vb.), formül düzenleyiciyi destekler

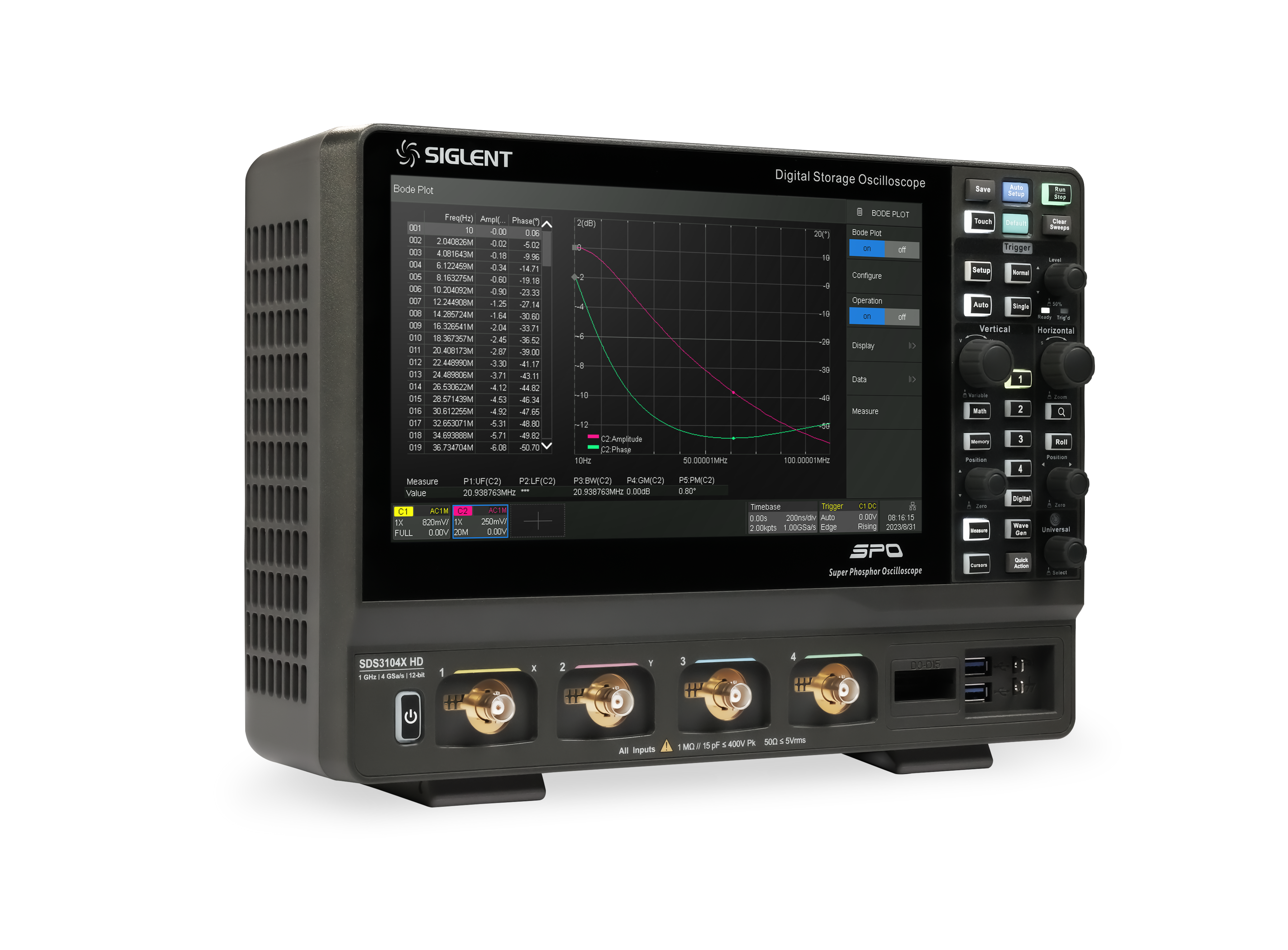

• Arama, Gezinme, Dijital Voltmetre, Sayaç, Dalga Biçimi Histogramı, Bode çizimi ve Güç Analizi gibi bol miktarda veri analizi işlevi
• Yüksek Hızlı donanım tabanlı Ortalama, ERES; Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracı ile Yüksek Hızlı donanım tabanlı Maske Testi işlevi
• 16 dijital kanal (isteğe bağlı)
• Harici 50 MHz dalga formu jeneratörü (opsiyonel)
• 1024 * 600 çözünürlüğe sahip geniş 10,1" TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunma hareketlerini destekler

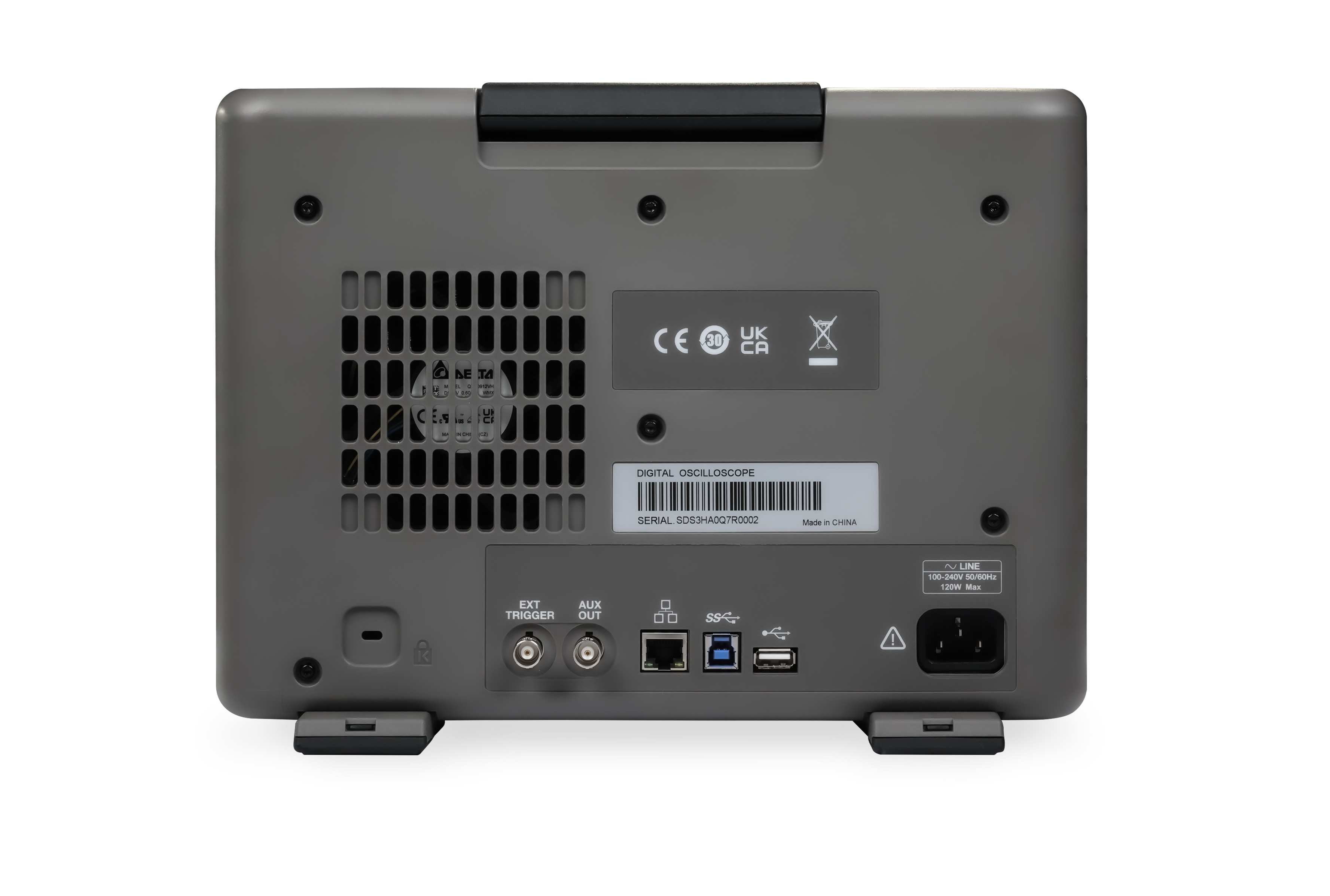

• Arayüzler şunları içerir: 2x USB 3.0 Host，1x USB 2.0 Host, USB 3.0 Device (USBTMC)，1000M LAN ((VXI-11/Telnet/Socket/LXI)), Harici Triger In, Aux Out (Pass/Fail, Trigger Out)
• Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kumanda komutlarını destekler. Harici fare ve klavyeyi destekler.

12 bit ADC：dalga biçimi ayrıntıları açıkça görülebilir

SDS3000X HD serisi osiloskoplar, 4096'ya kadar niceleme seviyesine sahip 12 bit yüksek çözünürlüklü ADC ile

donatılmıştır ve çözünürlük, dikey ve yatay yakınlaştırma işlevleriyle birlikte kullanıcıların dalga formlarının ayrıntılarını

daha eksiksiz ve daha net bir şekilde gözlemlemelerine yardımcı olan yüksek çözünürlük modunda (ERES) 16 bite yükseltilebilir.

ENOB - ADC Bitlerinin Etkin Sayısı

Yüksek hızlı bir ADC veri toplama işlemi gerçekleştirdiğinde, gerçek ADC'nin sinyal-gürültü-bozulma oranı,

gürültü ve bozulma nedeniyle nominal bit sayısının elde etmesi gereken istenen performansın altında kalır. ADC,

osiloskop sisteminin yalnızca bir parçası olduğundan ve bağımsız olarak kullanılamadığından, tüm osiloskop sisteminin ENOB göstergesi daha anlamlı olacaktır.

SDS3000X HD, ölçüm doğruluğunu etkili bir şekilde sağlayabilen daha az zaman hatası ve frekans sahteliği ile 8,3 ila 8,6 bit'e kadar.

Çoklu tetikleyici türleri

SDS3000X HD serisi osiloskoplar, kenar, aralık, video, seri veri yolu, alan tetikleme vb. dahil olmak üzere

çeşitli tetikleme türleri sağlar. Bunlar arasında alan tetikleme, parametre özellikleri henüz net olmayan epizodik

sinyallere uygulanabilen geleneksel tetiklemeden farklıdır ve sinyal yakalama, yalnızca fare veya dokunma kullanılarak

bir alan oluşturularak ve tanımlanarak tamamlanabilir.

Bus trigger, I2C, SPI, CAN, CAN FD, FlexRay, I2S, MIL-STD-1553B, SENT ve diğer busları destekleyerek gömülü, otomotiv,

bilgisayar ve diğer seri buslar için test çözümleri sunar.

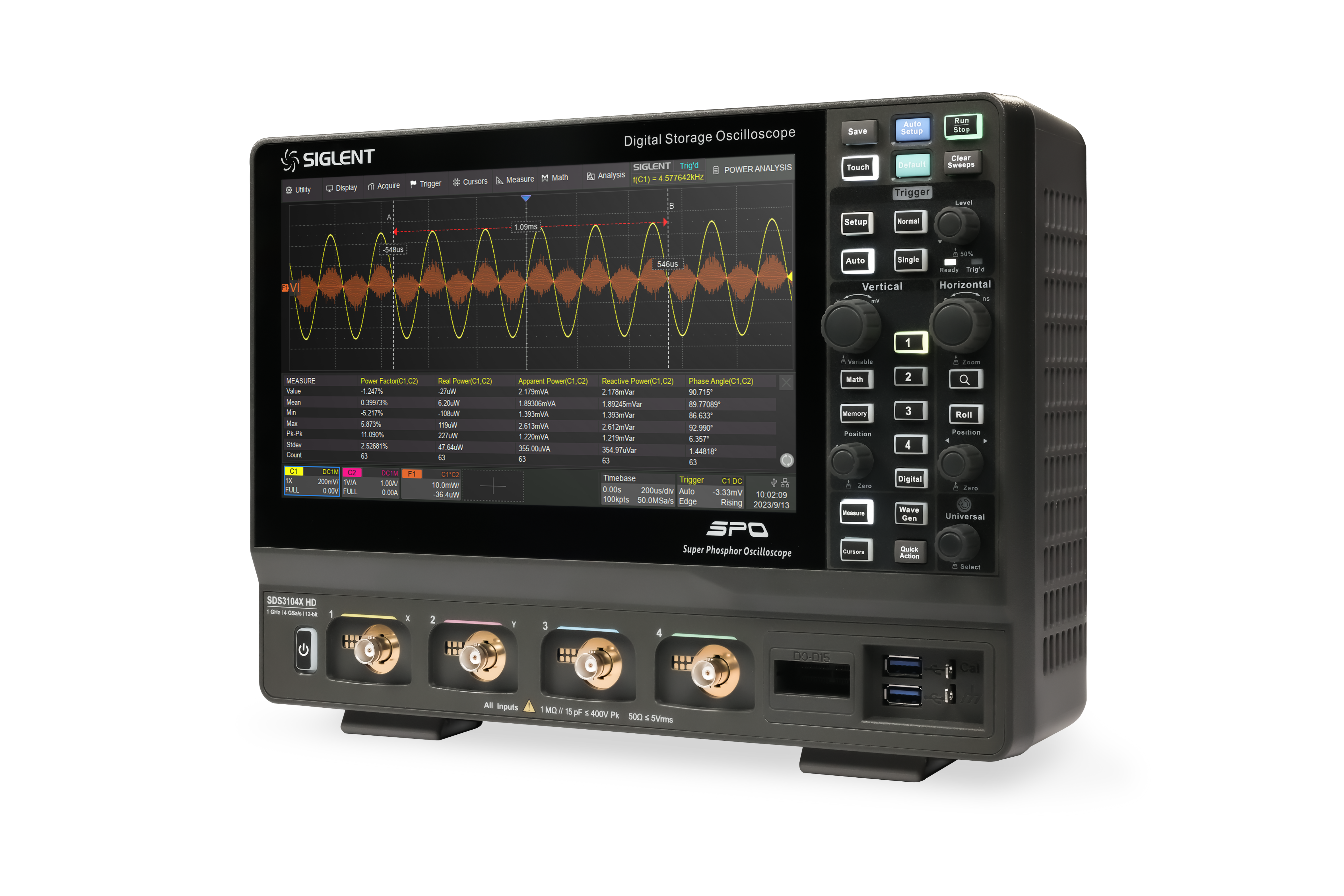

Güç analizi ： güç parametrelerini hızlıca alın

SDS3000X HD, Siglent'in voltaj probları (örn. DPB5000 serisi) ve akım probları (örn. CP6000 serisi) ile birlikte

isteğe bağlı güç kaynağı analiz fonksiyonu ile donatılabilir, güç kalitesi, akım harmonikleri, ani akım, geçici tepki vb. gibi

güç kaynağının 12 parametresini hızlı ve doğru bir şekilde analiz edebilir.

Örneğin, anahtarlama kaybını en aza indirerek güç kaynağının verimliliğini artırmak, tüm çalışma koşulları altında

güç cihazı geçici akımlarının güvenli çalışma bölgesini aşma olasılığını sayarak cihazın çalışma kararlılığını değerlendirmek.

50MHz dalga formu jeneratörü
