Teknik Döküman

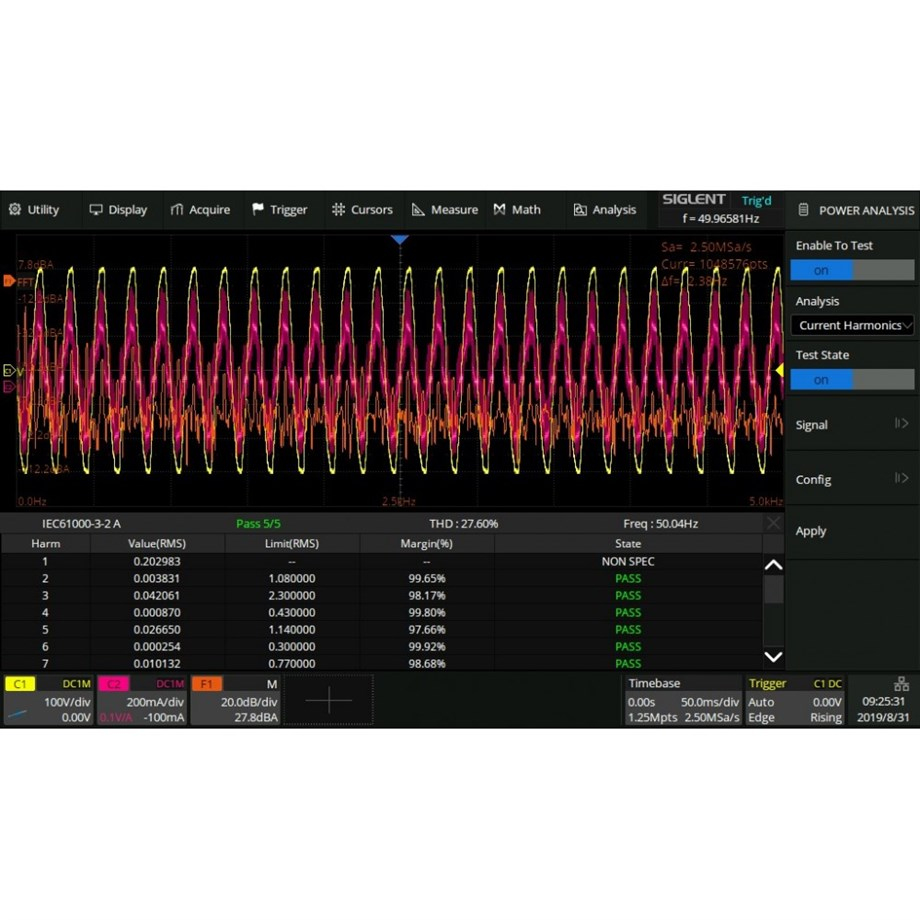

SDS-5000X-PA aşağıdaki ölçümleri sağlar:
Ölçümler Giriş / Anahtarlama / Çıkış bölümleri olarak gruplandırılmıştır.
Güç Kaynağı Reddetme Oranı (PSRR) da PA seçeneğinin bir parçasıdır.
Bode Plot, SDS5000X ürün yazılımı revizyonları > 0.8.7R1B1 ile ücretsiz olarak dahil edilir ve PA seçeneği olmadan kullanılabilir.

SIGLENT Güç Analizi önerilen kurulum:
- Osiloskop SDS5000X serisi FW sürümü > 0.8.7.R1B1
- SDS-5000X-PA Güç Analizi seçeneği
- DF2001A Deskew fikstürü
- CP Serisi Siglent Akım Probları
- DPB Serisi Siglent Diferansiyel Gerilim Probları

Güç dönüştürücü tasarımı, elektronik ürün geliştirmenin önemli bir parçası haline gelmiştir. Modern tasarım ihtiyaçları, geçmiş tasarımlara kıyasla daha düşük elektromanyetik emisyonlara (EMI) sahip, daha verimli ve daha güvenilir güç kaynaklarının önemini artırmıştır. Bu durum özellikle gürültülü olabilen Anahtar Modlu Güç Kaynakları (SMPS) kullanan tasarımlar için geçerlidir. Son derece uzmanlaşmış Güç Tasarım Mühendisleri SMPS parametrelerinin çoğunu manuel olarak ölçebilir, ancak bu son derece zaman alıcı ve zahmetlidir. Pazara sunma süresini en aza indirmeye ve Mühendislik verimliliğini en üst düzeye çıkarmaya yardımcı olmak için, SIGLENT SDS5000X osiloskop artık ölçümleri standartlaştırmak, otomatikleştirmek ve hızlandırmak ve güç kaynağı testini basitleştirmek için bir Güç Analizi seçeneği sunuyor.
