Teknik Döküman (Datasheet)

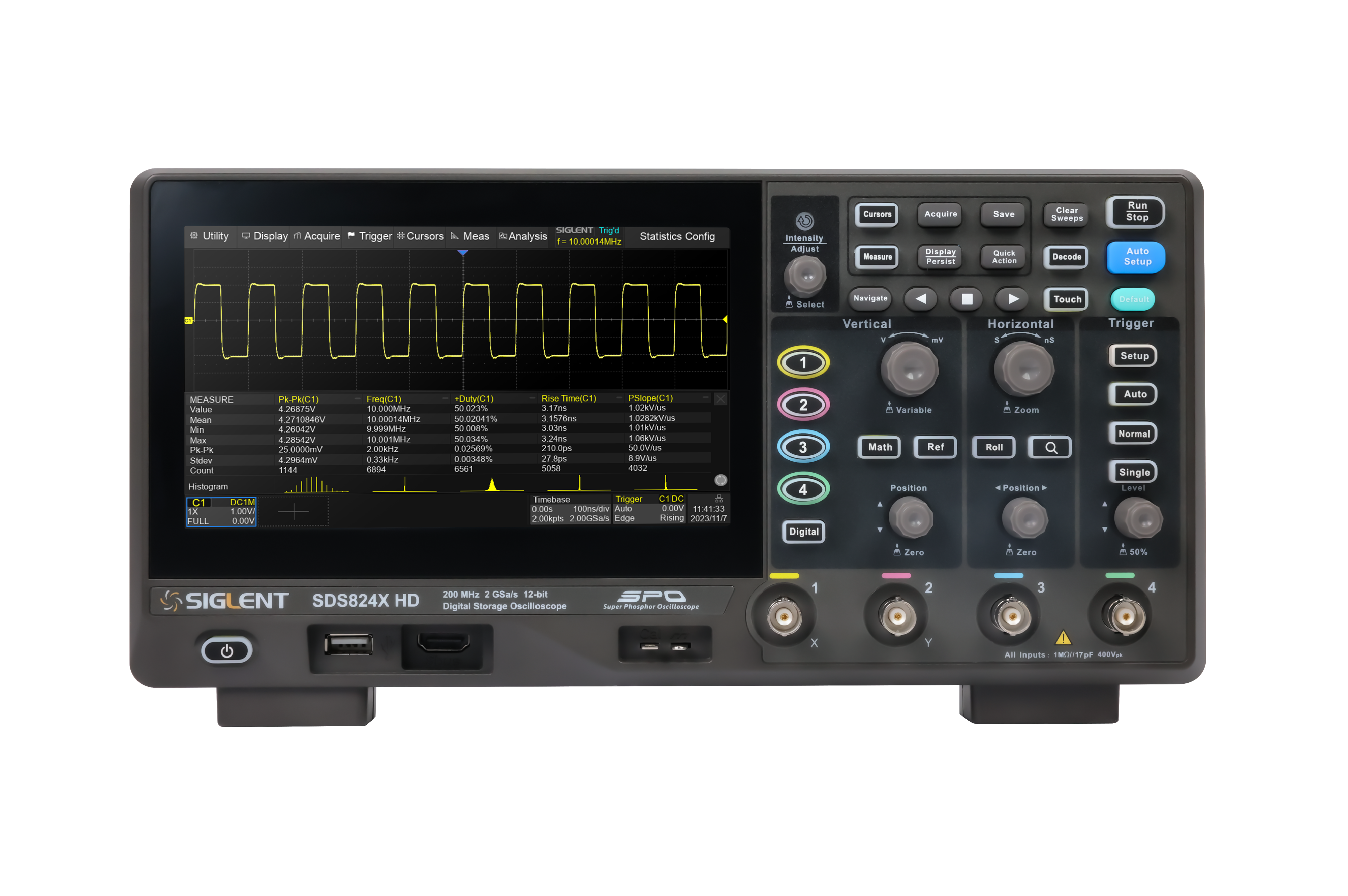

Temel Özellikler

12 bit Yüksek Çözünürlük
2 GSa/s'ye kadar örnekleme hızına sahip 12 bit Analog-Dijital Dönüştürücüler
200 MHz bant genişliğinde 70 μVrms gürültü tabanına sahip ön uçlar
4 analog kanal, 200 MHz bant genişliği
SPO teknolojisi
Dalga formu yakalama hızı 120.000 wfm/s'ye (normal mod) ve 500.000 wfm/s'ye (sekans modu) kadar
256 seviyeli yoğunluk derecelendirmesi ve renk sıcaklığı görüntüleme modlarını destekler
100 Mpts'ye kadar kayıt uzunluğu
Dijital tetik sistemi
Akıllı tetikleyici: Edge, Slope, Pulse width, Window, Runt, Interval, Dropout, Pattern, Video (HDTV destekli), Qualified, Nth edge, Delay, Setup/Hold time.
Seri veri yolu tetikleme ve kod çözücü, I2C, SPI, UART, CAN, LIN protokollerini destekler
Segmentli alım (Sequence) modu, maksimum kayıt uzunluğunu kullanıcı tarafından belirlenen tetikleme koşullarına göre birden fazla segmente (80.000'e kadar) bölerek, segmentler arasında çok küçük bir ölü zaman bırakarak nitelikli olayı yakalar
Geçmiş dalga biçimi kaydı (Geçmiş) işlevi, maksimum kaydedilen dalga biçimi uzunluğu 80.000 karedir
50'den fazla parametrede otomatik ölçümler, histogram, track, trend, Gating ölçümü ve Math, History ve Ref ölçümleri ile istatistikleri destekler
4 Matematik izi (2 Mpts FFT, toplama, çıkarma, çarpma, bölme, integral, diferansiyel, karekök, vb.), formül düzenleyiciyi destekler
Arama, Gezinme, Sayaç, Bode grafiği ve Güç Analizi gibi bol miktarda veri analizi işlevi
Kullanıcı tanımlı maskeler oluşturmak için Maske Düzenleyici aracı ile Yüksek Hızlı donanım tabanlı Maske Testi işlevi
16 dijital kanal (isteğe bağlı)
25 MHz dalga formu jeneratörü (opsiyonel)
1024 * 600 çözünürlüğe sahip 7″ TFT-LCD ekran; Kapasitif dokunmatik ekran çoklu dokunma hareketlerini destekler

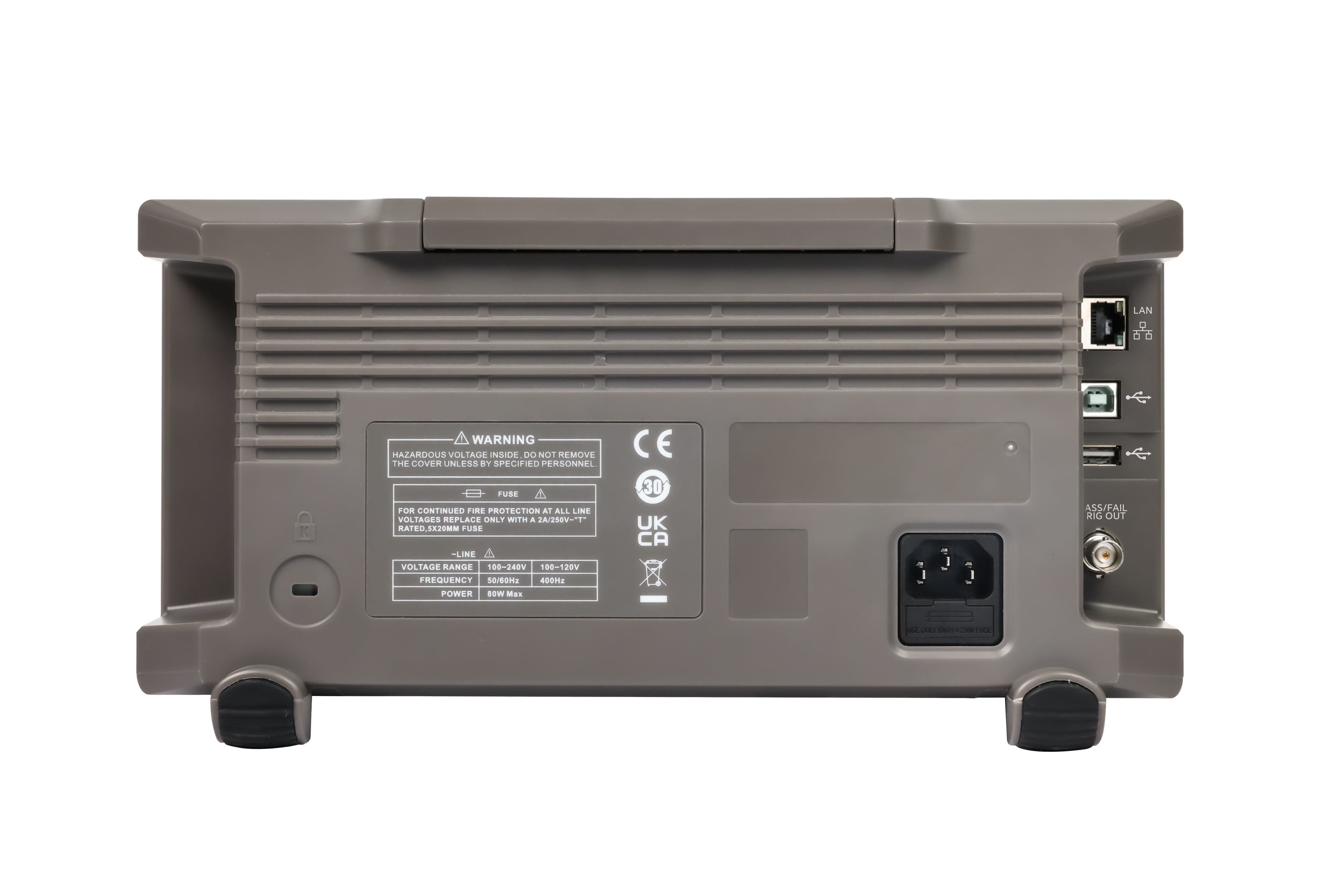

Arayüzler şunları içerir: USB Ana Bilgisayarlar, USB Cihazı (USBTMC), LAN (VXI-11/Telnet/Soket), Pass/Fail, Trigger Out
Dahili web sunucusu, bir web tarayıcısı kullanarak LAN portu üzerinden uzaktan kontrolü destekler. SCPI uzaktan kumanda komutlarını destekler. Harici fare ve klavyeyi destekler. NTP'yi destekler.

12 bit Yüksek Çözünürlük
Yüksek çözünürlüklü osiloskoplar, sinyallerin ayrıntılarını ve özelliklerini analiz etmeye yardımcı olan ve yüksek hassasiyetli güç kaynağı testi, güç kaynağı dalgalanma ölçümü, ekipman performans optimizasyonu ve motor kontrol ünitesi testi gibi uygulamalarda büyük avantaj sağlayan mükemmel sinyal algılama ve görüntüleme özelliklerine sahiptir.

Uzun Bellek Derinliği

Maksimum 100 Mpts'ye kadar bellek derinliği ile SDS800X HD, uzun süreli sinyalleri, düşük frekanslı sinyalleri ve geçici olayları gözlemlemek ve analiz etmek için uygundur.

Büyük bir bellek derinliği ile osiloskop daha fazla veri işleyebilir ve hesaplama sonuçlarının doğruluğu ve kararlılığı da daha yüksektir.

Çoklu Tetikleme ve Kod Çözme

SDS800X HD, kenar, eğim, gecikme, set/hold ve çeşitli veri yolu tetikleyicileri (seri tetikleyiciler) dahil olmak üzere çeşitli tetikleme türlerine sahiptir.

Gömülü endüstrideki I2C, SPI, UART protokollerinin ve otomotiv endüstrisindeki CAN, LIN protokollerinin tetiklenmesini ve kodunun çözülmesini destekler ve veri yolunun protokol bilgilerini

bir tabloda veya başka şekillerde doğru bir şekilde yakalayabilir ve sezgisel olarak görüntüleyebilir, böylece kararlı bir şekilde test edilebilir.

Güçlü Matematik Fonksiyonları

Dahili FFT işlevi, maksimum işlem noktası sayısı 2Mpts, 4 bağımsız Matematik dalga formu ve kullanıcı tanımlı işlem ifadelerini destekler.

Üstün spektral çözünürlükle, frekans bileşenlerini ve sinyallerin enerji dağılımını daha doğru bir şekilde analiz edebilir ve kolayca bir spektrum analizörüne dönüşebilir.

FFT, çeşitli pencere işlevlerini, sıradan, ortalama, maksimum değer tutma modunu, tepe algılama desteğini, başıboş frekansların otomatik olarak algılanmasını ve bir ekran listesinin oluşumunu işaretlemeyi destekler.

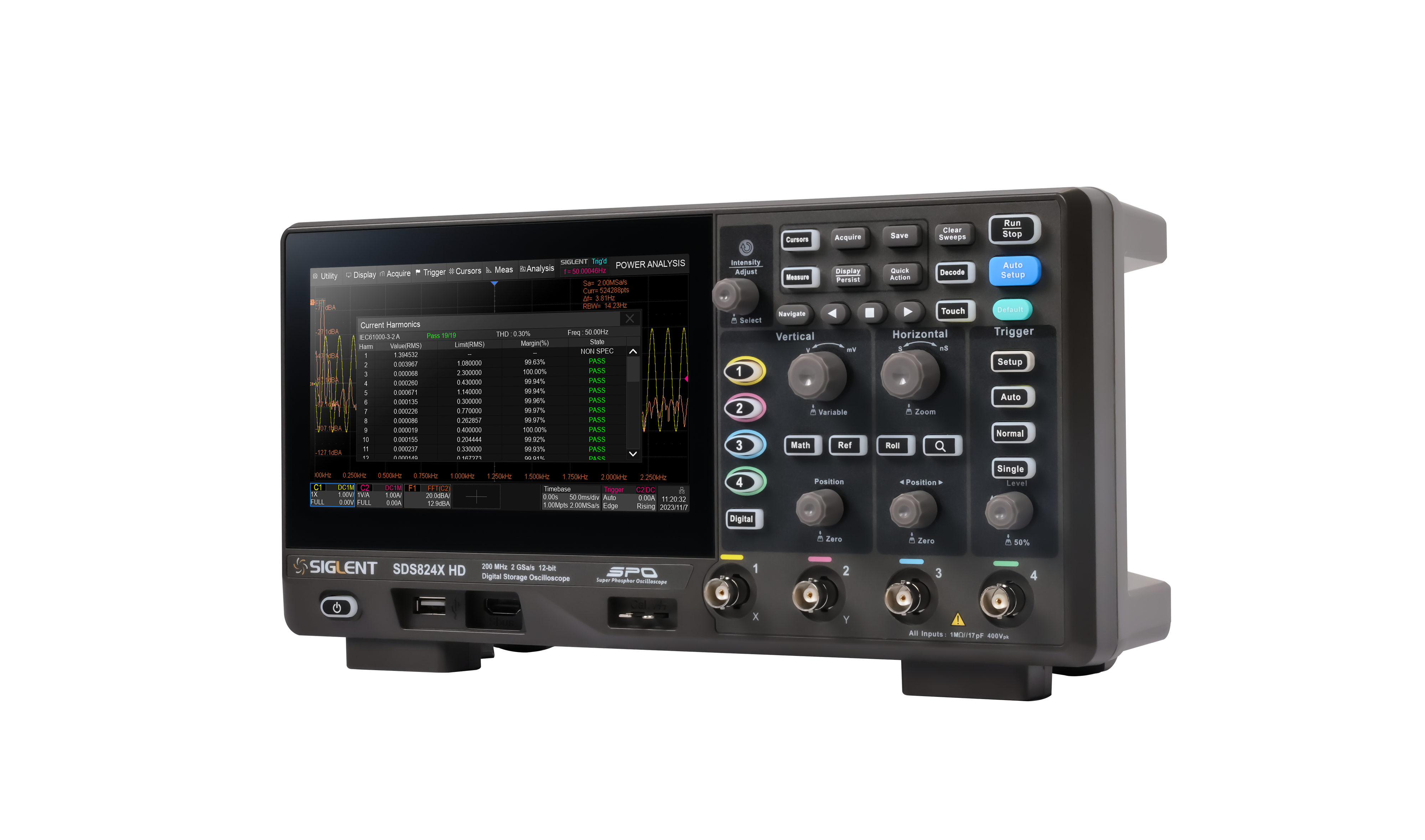

Verimli Güç Analizi

Siglent'in voltaj probu (DPB5000 serisi) ve akım probu (CP6000 serisi) ile güç analizi, güç kalitesi, akım harmonikleri, ani akım, geçici tepki vb. gibi 12 parametreyi hızlı ve doğru bir şekilde

analiz edebilir, bu da mühendislerin hantal manuel yapılandırmaları ve karmaşık formül hesaplamalarını ortadan kaldırmasına yardımcı olur. Anormal harmonikleri gözlemlemek,

harmonikleri analiz etmek, ekipman stabilitesini değerlendirmek, elektromanyetik paraziti ve diğer testleri değerlendirmek için son derece uygundur.

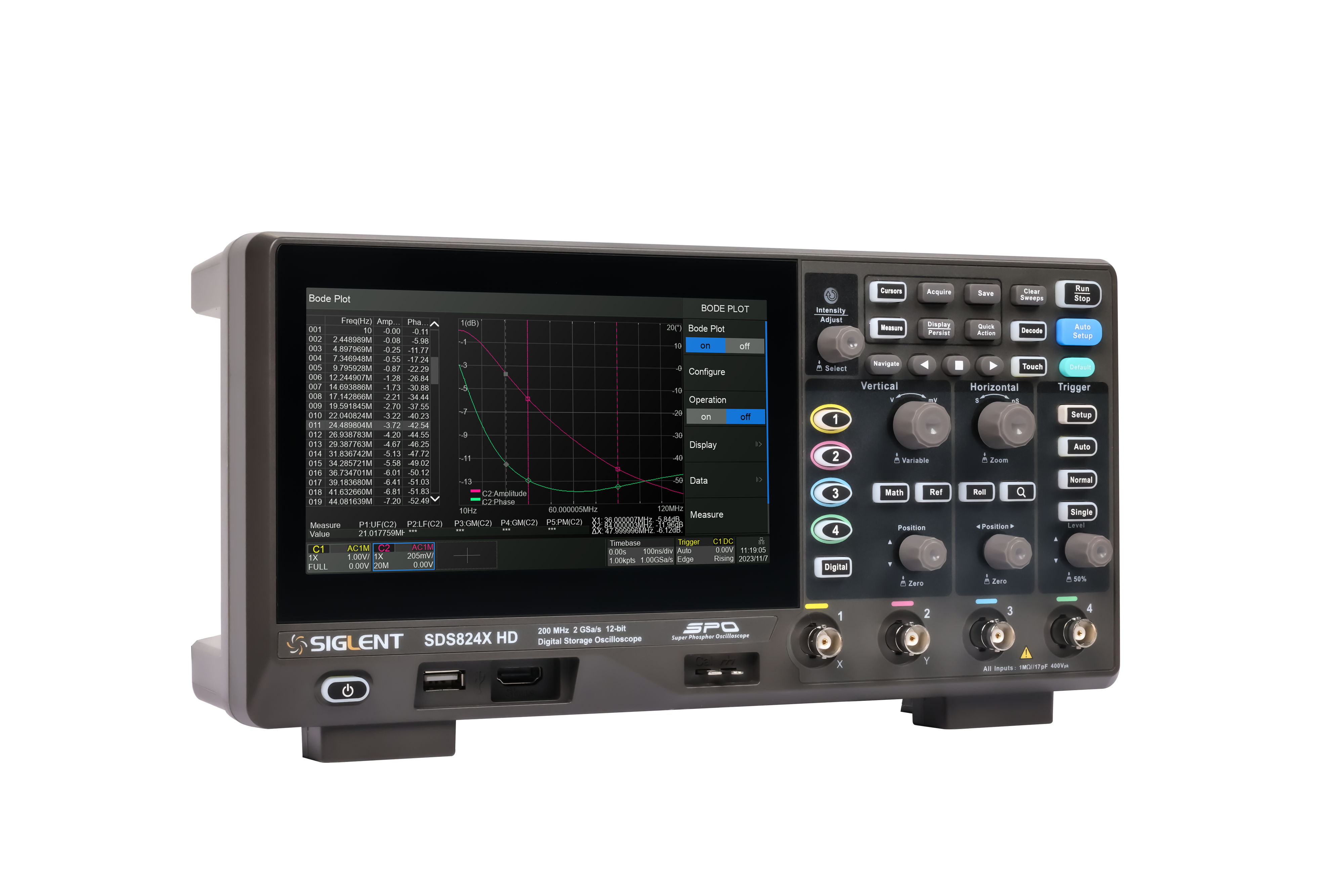

Mükemmel Döngü (loop) Tepki Testi

SDS800X HD, Bode plot ile standart olarak gelir ve Siglent'in İzole Sinyal Jeneratörü seçeneği (SAG1021I) veya Siglent'in Keyfi Dalga Formu Jeneratörü ile döngü yanıt testi yapabilir,

DUT'nin frekans yanıt eğrisini sağlayabilir ve her frekans noktasında kazanç ve faz değerlerini kolayca elde edebilir. Bu arada, veri listesi, imleç ölçümü ve otomatik ölçüm işlevlerinin yardımıyla,

Bode Plot eğrisini ayrıntılı olarak analiz edebilir, sistem kararlılığını değerlendirebilir vb.

16 kanallı dijital Logic sinyal analizi

SDS800X HD, Siglent'in 16 kanallı lojik analizör prob seçeneği (SLA1016) ile birlikte kullanılarak diğer test fonksiyonlarını

etkilemeden cihaza 16 dijital kanal eklenebilir, karışık sinyal alımı ve analizi gerçekleştirilebilir ve analog-dijital karışık sinyal tasarım ve analiz problemleri hızlı bir şekilde çözülebilir.
