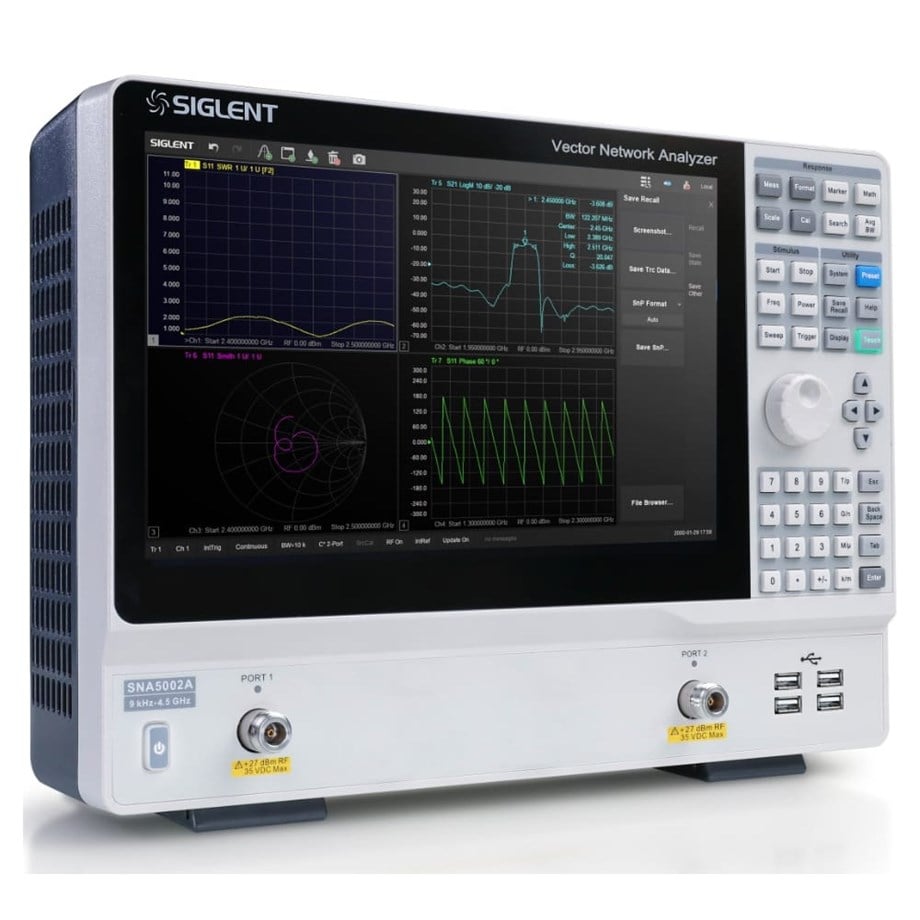

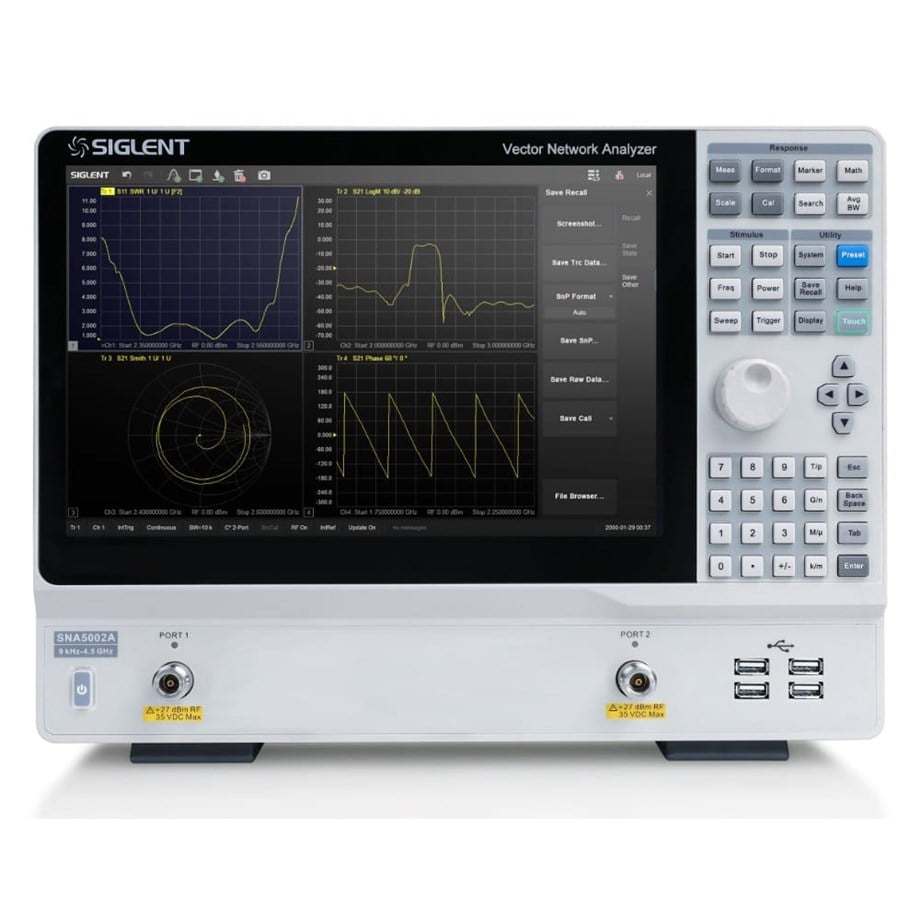

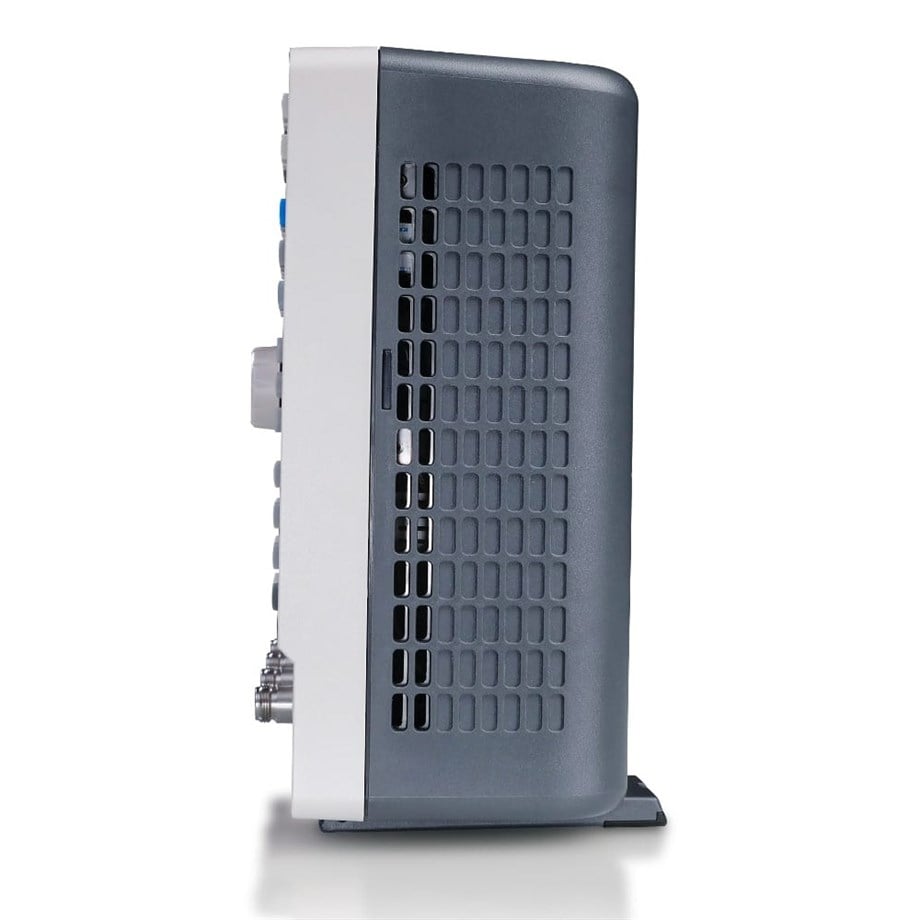

Vektör Ağ Analizörü SIGLENT SNA5002A 9kHz ila 4.5GHz frekans aralığına sahip iki bağlantı noktası. Dokunmatik ekran 12.1"
Siglent SNA5002A Özellikleri:
- Frekans aralığı 9 kHz - 4,5 GHz
- Frekans çözünürlüğü 1 Hz
- Seviye çözünürlüğü 0,05 dB
- IFBW aralığı 10 Hz~3 MHz
- Çıkış seviyesi ayar aralığı -55 dBm ~ +10 dBm
- Dinamik aralık 125 dB
- Kalibrasyon türleri: Yanıt kalibrasyonu, Geliştirilmiş Yanıt kalibrasyonu, Tam tek port kalibrasyonu, Tam iki port kalibrasyonu, TRL kalibrasyonu
- Ölçüm türleri: Saçılma-parametre ölçümü, diferansiyel-parametre ölçümü, alıcı ölçümü, zaman alanı parametre analizi, limit testi, dalgalanma testi, empedans dönüşümü, fikstür simülasyonu, adaptör çıkarma/takma
- Bias-Tees'i Destekleyin

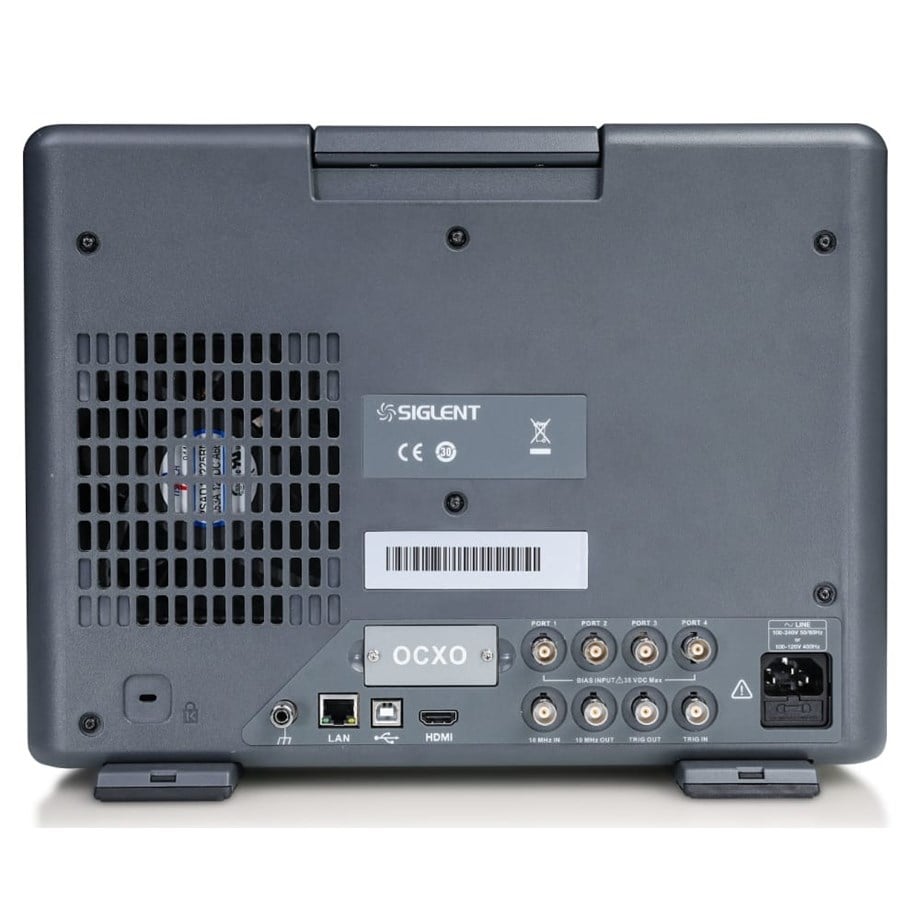

- Arayüz LAN, USB Aygıtı, USB Ana Bilgisayar (USB-GPIB)
- Uzaktan kumanda: USB-TMC/VXI-11/Socket/Telnet/WebServer tabanlı SCPI/Labview/IVI
- 12.1" dokunmatik ekran
- Video çıkışı: HDMI
Genel açıklama
SIGLENT SNA5000A serisi Vektör Ağ Analizörleri, 2/4 portlu saçılma parametresi, diferansiyel parametre ve zaman alanı parametre ölçümlerini destekleyen 9 kHz ila 4,5 ve 8,5 GHz frekans aralığına sahiptir. SNA5000A serisi VNA'lar, bir filtrenin Q faktörünü, bant genişliğini ve ekleme kaybını belirlemek için etkili enstrümanlardır, Empedans dönüşümü, ölçüm düzleminin hareketi, limit testi, dalgalanma testi, fikstür simülasyonu ve adaptör çıkarma / takma ayarlarına sahiptirler. VNA'ların beş tarama tipi vardır: Doğrusal-Frekans modu, Log-Frekans modu, Güç-Süpürme modu, CW-Zaman modu ve Segment-Süpürme modu. SNA5000A serisi VNA'lar ayrıca Ar-Ge ve üretim uygulamalarında daha fazla esneklik için SOLT, SOLR, TRL, Response ve Enhanced Response saçılma parametresi düzeltmesini destekler.
