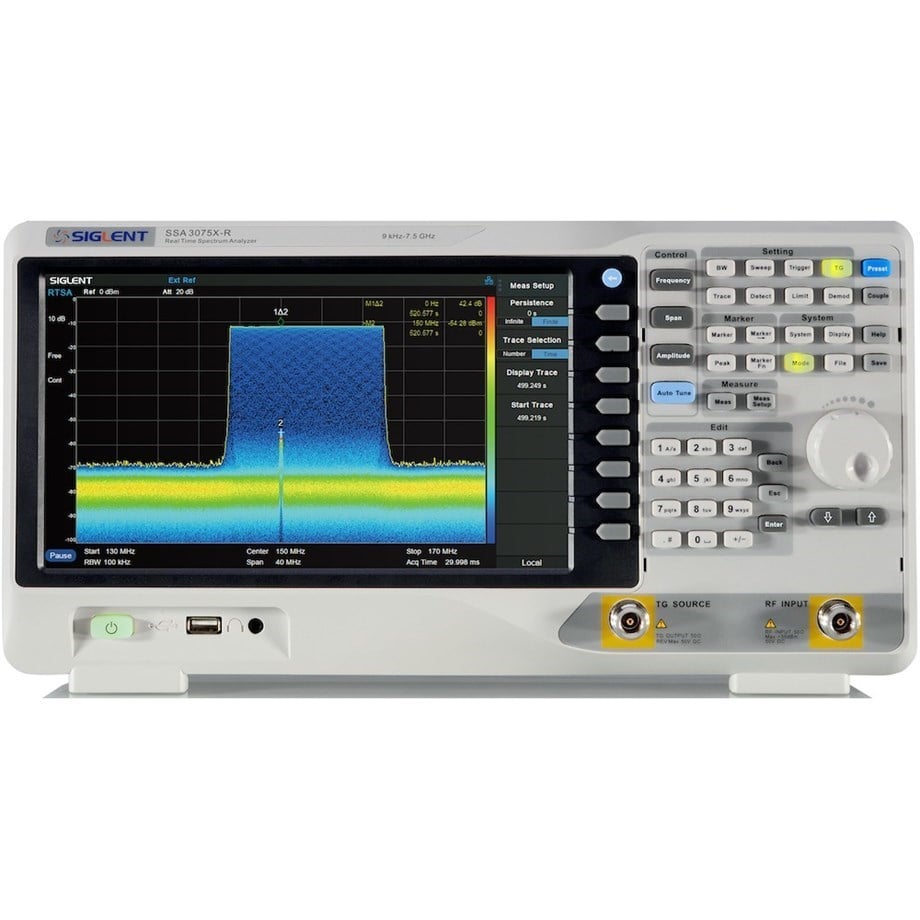

SIGLENT SSA3075X-R 9kHz ila 7.5GHz gerçek zamanlı spektrum analizörü

SIGLENT SSA3075X-R, 9kHz ila 7.5GHz frekans aralığına sahip gerçek zamanlı bir spektrum analizörüdür. SIGLENT SSA3075X-R, karmaşık RF spektrumu ve sinyal analizi için güçlü ve esnek bir araçtır. Standart 20 MHz (40MHz opsiyonel) analiz bant genişliği ve 7,2 μs %100 POI kapasitesi ile analizör, atlamalı frekans, çakışma kanalı, spektrum paraziti gibi modern RF spektrum zorluklarını çözmek için çok boyutlu veri ekranları, gelişmiş tetikleme ve RF veri yakalama sağlayabilir. Ayrıca ağ analizi için standart izleme jeneratörü, isteğe bağlı geniş bant dijital modülasyon analizi ve EMI ölçümü sağlar. Uygulamalar arasında yayın izleme / değerlendirme, hücresel site, IoT, WiFi, Bluetooth ölçme, araştırma ve geliştirme, eğitim, üretim ve bakım yer alır. Siglent gerçek zamanlı spektrum analizörleri SSA3000X-R serisi standart olarak VNA ve DTF özelliklerini içerir.

SIGLENT SSA3075X-R Özellikleri ve Faydaları
- Spektrum Analizörü Frekans Aralığı 9 kHz'den 7,5 GHz'e kadar
-165 dBm/Hz Görüntülenen Ortalama Gürültü Seviyesi (Tip.)
- 98 dBc/Hz.@10 kHz Ofset Faz Gürültüsü (1 GHz, Tip.)
- Seviye Ölçüm Belirsizliği < 0,7 dB (Tip.)
- 1 Hz Minimum Çözünürlük Bant Genişliği (RBW) Preamplifikatör Standardı
- İzleme Jeneratörü Standardı
- Preamplifikatör Standart
- 20 MHz Gerçek Zamanlı Analiz Bant Genişliği Standardı
- Vektör Ağ Analizi (VNA) Standardı
- Hataya Uzaklık (DTF) Standardı
- 40 MHz'e kadar Gerçek Zamanlı Analiz Bant Genişliği (Opt.)
- 100 POI 7,20 μs, Dinamik Aralık 60 dB
- Yoğunluk, Spektrogram, PvT ve 3D için çoklu görünüm
- Gelişmiş Ölçüm Kiti (Opt.)
- Yansıma Ölçüm Kiti (Opt.)
- Modülasyon Analiz Modu (Opt.)
- EMI Ölçüm Modu (Opt.)
- 10.1 inç Multi-Touch Ekran, Fare ve Klavye destekli
- PC ve Mobil Terminallerde Web Tarayıcı Uzaktan Kontrolü ve Dosya İşlemi
