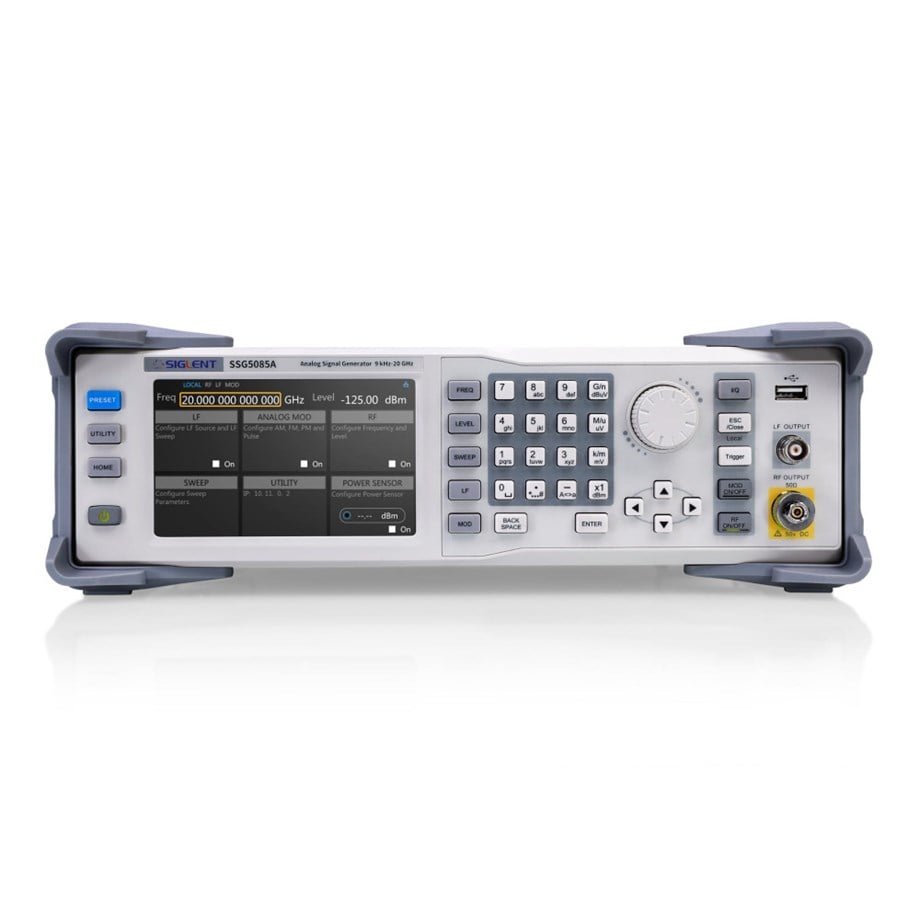

SIGLENT SSG5083A 9 kHz ila 13,6 GHz RF Sinyal Jeneratörü; -130 dBm ila +25 dBm arasında seviye ayar aralığı; Faz gürültüsü -120 dBc/Hz @1 GHz, 20 kHz ofset; 5 inç TFT dokunmatik ekran, standart yüksek hassasiyetli saat kaynağı

SSG5083A / SSG5085A mikrodalga sinyal jeneratörünün çıkış frekansı aralığı 9 kHz ila 13.6/20 GHz arasındadır, AM & FM & PM modülasyonu, darbe modülasyonu, darbe dizisi jeneratörü, güç ölçer kontrolü ve diğer fonksiyonları destekler. İçindeki standart OCXO referans donanım modülü ile yüksek hassasiyet ve yüksek stabilite sinyal çıkışı sağlar. İletişim, havacılık, ulusal savunma ve diğer alanlar için tasarlanmıştır. Ayrıca Ar-Ge ve üretim gibi çeşitli uygulama senaryoları için uygundur.

Özellikleri ve Faydaları
- 13,6 GHz / 20 GHz'e kadar frekans
- 0,001 Hz frekans ayar çözünürlüğü
- Seviye ayar aralığı: -130 dBm ila 25 dBm
- Faz Gürültüsü: -120 dBc / Hz @ 1 GHz, 20 kHz ofset (tip.)
- Seviye hatası ≤ 0,7 dB (tip.)
- Dahili, harici veya Int+Ext kaynak ile AM, FM, PM analog modülasyonu sağlar
- Tek puls, çift puls ve puls tren jeneratörü (opsiyonel)
- Güç ölçer kontrol kiti, gücü ölçmek, güç çıkışını kontrol etmek ve hat kaybını düzeltmek için güç ölçeri kolayca kullanabilir
- 5 inç TFT kapasitif dokunmatik ekran, fare ve klavye desteği
- PC ve mobil terminallerde web tarayıcı uzaktan kumandası
- Standart arayüz USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet) içerir. Opsiyonel arayüz: GPIB
