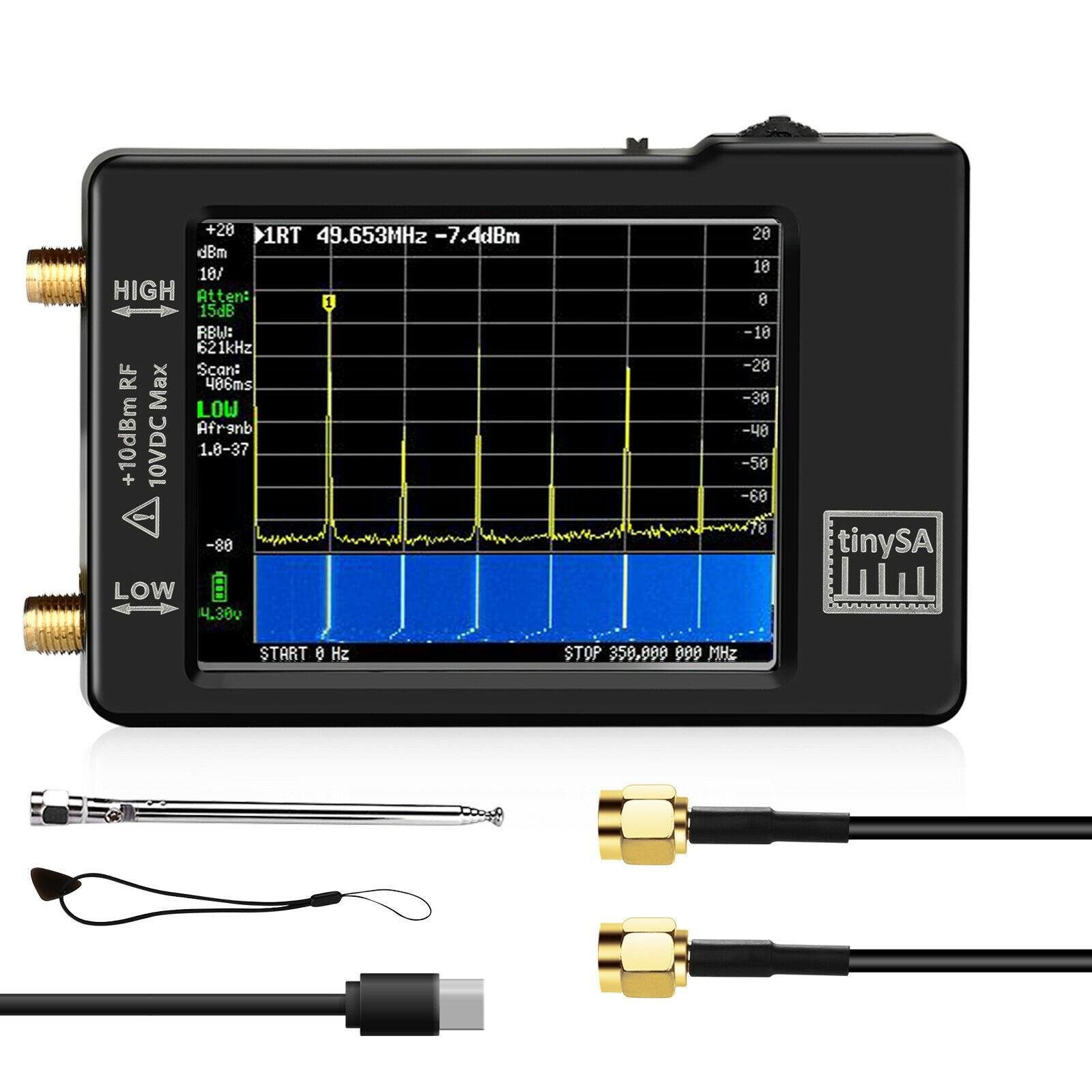

Spektrum analizörü ve sinyal üreteci

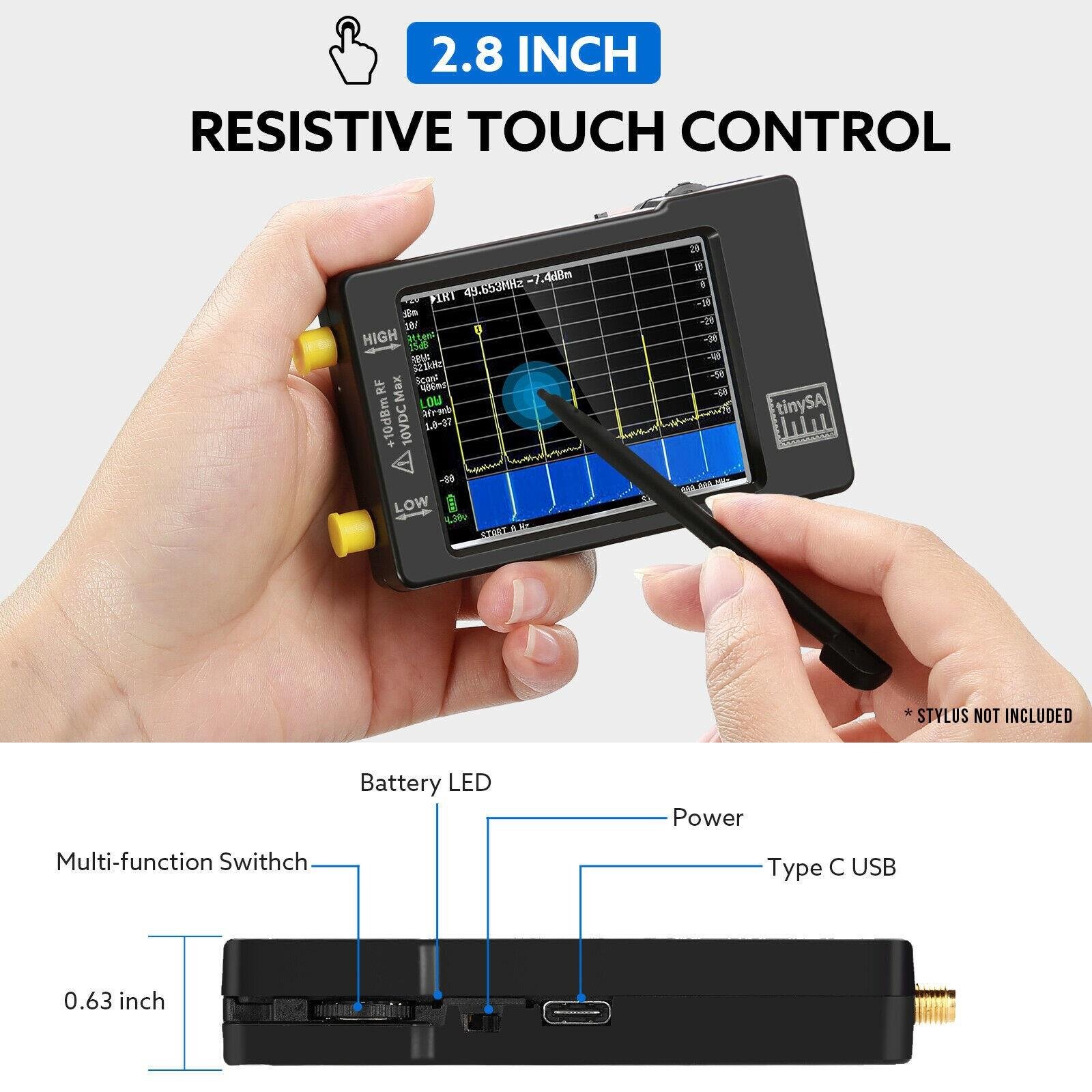

-2,8″ 320×240 piksel renkli dokunmatik ekran
-2 giriş 0,1 Mhz ila 350 Mhz ve 240 Mhz ila 960 Mhz
-0,1 MHz'den 350 MHz'e ve 240 MHz'den 960 MHz'e kadar sinyal üreteci
-Ebatlar: 90x60x11 mm
Detaylı Bilgi için :
–tinySA wiki!
Düşük giriş modu spesifikasyonu:
*Giriş frekansı aralığı 100kHz'den 350MHz'e kadar
* Giriş zayıflaması 10dB veya daha fazlasına ayarlandığında giriş empedansı 50 ohm.
* Manuel ve otomatik giriş zayıflaması 1 dB'lik adımlarla 0dB ile 31dB arasında seçilebilir.
* +10dBm zayıflama olmadan mutlak maksimum giriş seviyesi
* Kısa bir süre için +20dBm'lik 30dB zayıflama ile mutlak maksimum giriş gücü.
* 0dB +15dBm zayıflamalı Üçüncü Derece Modülasyon Ürünleri Giriş Kesişme Noktası (IIP3)
*0dB zayıflama ile 1dB ila +2dBm sıkıştırma noktası
* 0,5 dB güç dedektörü çözünürlüğü ve +/-1dB frekansa karşı doğrusallık
*+/- 1dB güç seviyesi kalibrasyonundan sonra mutlak güç seviyesi doğruluğu
*-102dBm'lik 30kHz çözünürlük bant genişliği kullanılarak fark edilebilir en düşük sinyal
* Seçilen çözünürlük bant genişliğine eşit frekans hassasiyeti
* 100kHz ofsette -90dB/Hz ve 1MHz ofsette -115dB/Hz faz gürültüsü
* 70dB 30kHz bant genişliği kullanıldığında darbesiz dinamik aralık
* 3, 10, 30, 100, 300, 600kHz'lik manuel olarak seçilebilen çözünürlük filtreleri. Çözünürlük 57 filtrelerinden birinin otomatik seçimi.
* 145 veya 290 ölçüm noktasının ekran çözünürlüğü.
* Daha yüksek çözünürlüklü filtreler kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
* Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu
* Belirli sinyallerin dahili olarak üretilip üretilmediğini veya giriş sinyalinde gerçekten mevcut olup olmadığını değerlendirmek için teşvik bastırma seçeneği.
Yüksek Giriş Modu Özellikleri:
*Giriş frekansı aralığı 240MHz'den 960MHz'e kadar
*240MHz ila 960MHz aralığı dışında güçlü giriş bandı filtre sinyali olmadığından bant içi sinyallerde bozulmaya neden olabilir.
* +10dBm zayıflama olmadan mutlak maksimum giriş seviyesi
* Üçüncü dereceden modülasyon ürünleri -5dBm'lik giriş kesişme noktası (IIP3)
* 0dB zayıflama ile -6dBm'de 1dB sıkıştırma noktası
* 0,5 dB güç dedektörü çözünürlüğü ve +/-1dB frekansa karşı doğrusallık
*+/- 1dB güç seviyesi kalibrasyonundan sonra mutlak güç seviyesi doğruluğu
*30kHz çözünürlük bant genişliği -115dBm kullanılarak fark edilebilen en düşük sinyal
* Seçilen çözünürlük bant genişliğine eşit frekans hassasiyeti
* 50dB 30kHz bant genişliği kullanıldığında darbesiz dinamik aralık
* 3, 10, 30, 100, 300 ve 600kHz seçilebilir çözünürlük filtreleri (otomatik ve manuel)
*25dB'den 40dB'ye kadar isteğe bağlı frekansa bağlı giriş zayıflatıcı. Bu zayıflatıcı etkinleştirildiğinde güç seviyesi hatası +/- 15dB'ye yükselir
* 145 veya 290 ölçüm noktasının ekran çözünürlüğü.
* Daha yüksek çözünürlüklü filtreler kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
* Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu
Düşük Çıkış Modu Özellikleri:
* Temel harmoniklerin -40dB'nin altında olduğu sinüs çıkışı
*Çıkış frekansı aralığı 100kHz'den 350MHz'e kadar
* Çıkış seviyesi -76dBm ile -6dBm arasında 1dB'lik adımlarla seçilebilir
* İsteğe bağlı AM, FM dar ve geniş FM modülasyonu veya frekans üzerinde yavaş tarama seçilebilir.
Yüksek Çıkış Modu Özellikleri:
*Kare dalga çıkışı
*Çıkış frekansı aralığı 240MHz'den 960MHz'e
* Çıkış seviyesi -38dBm ile +13dBm arasında değişken artışlarla seçilebilir
* İsteğe bağlı dar ve geniş FM modülasyonu veya frekans üzerinde yavaş tarama seçilebilir.
Referans Jeneratör Özellikleri:
* Yüksek giriş/çıkışa bağlı -25dBm temeline sahip isteğe bağlı kare dalga çıkışı.
* Frekans 1MHz, 2MHz, 4MHz, 10MHz, 15MHz veya 30MHz olarak ayarlanabilir.
Pil özellikleri:
* Minimum 500mA USB bağlantı noktasında veya USB şarj cihazında maksimum şarj süresi 1 saat
* Tam şarjlı akü ile en az 2 saat çalışma
