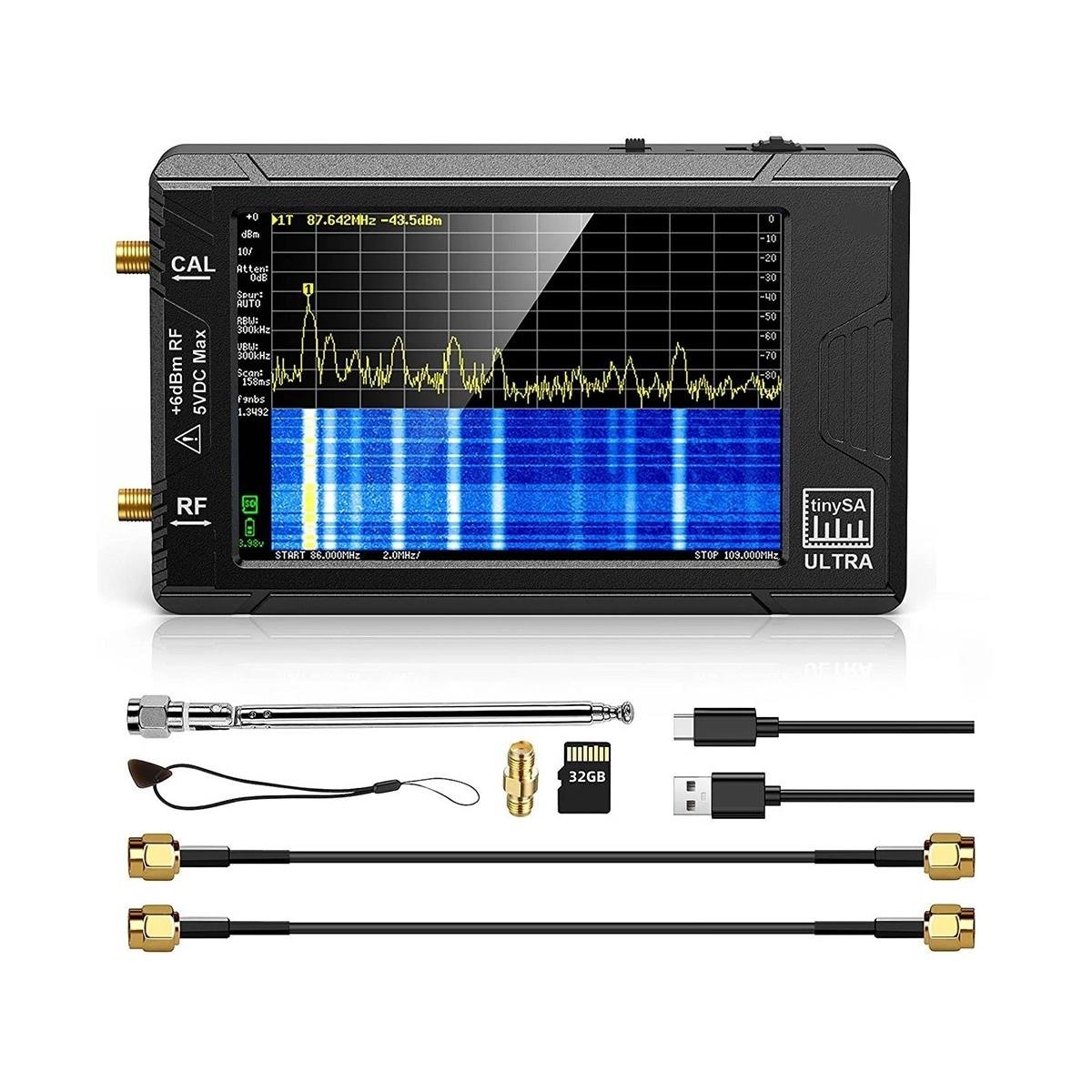

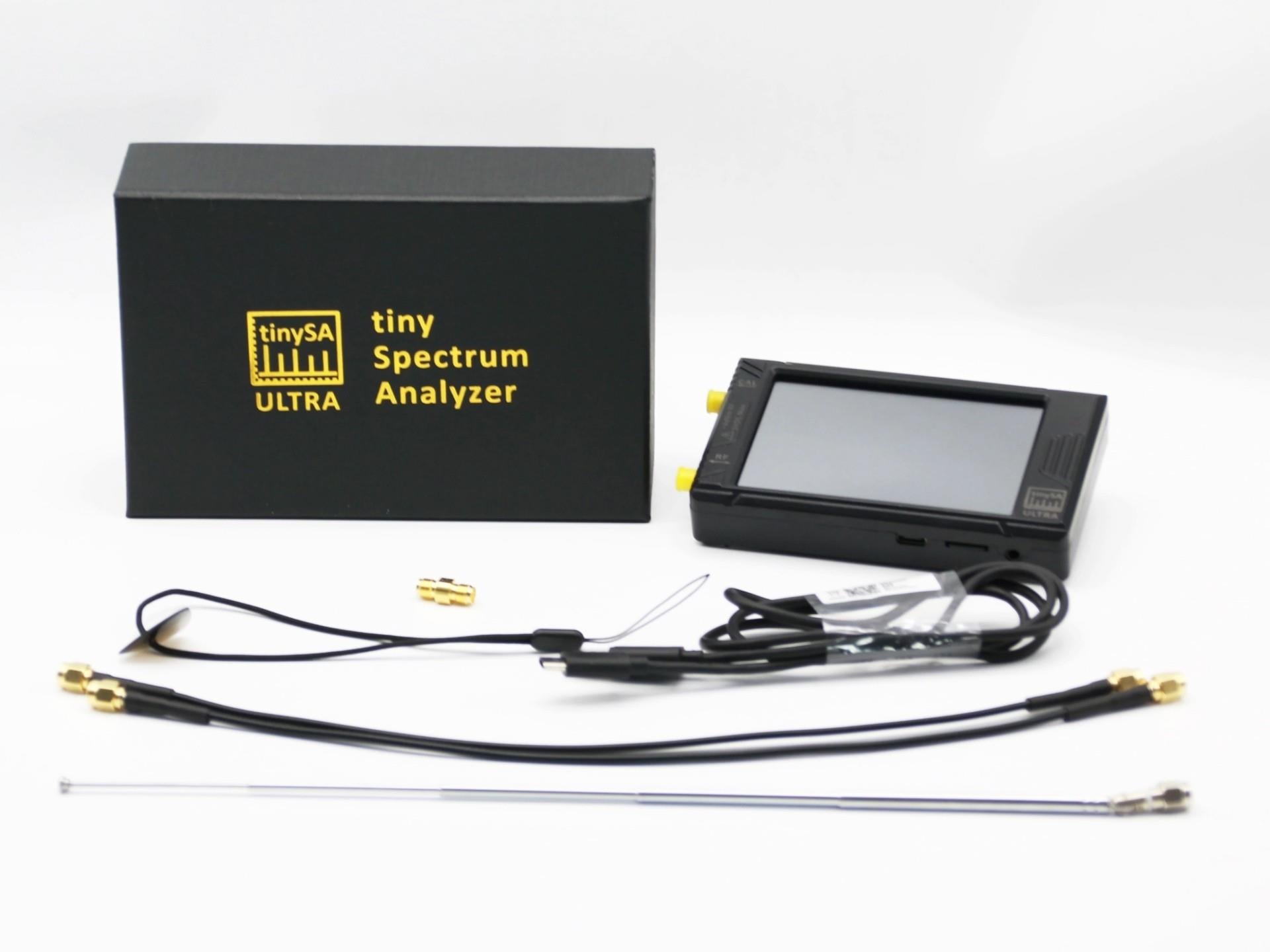

tinySA ultra+, Hollanda'nın Eindhoven kentinde tasarlanan, geliştirilen ve şu anda satılan, elde taşınabilen 100kHz - 6GHz spektrum analizörüdür. tinySA ultra+ (ZS406 versiyonu), tinySA ultra'nın devamı niteliğindedir ve tinySA'dan bir yükseltmedir.

Aşağıdaki model genel bakışı, tinySA ile tinySA ultra+ spektrum analizörleri arasındaki farkları açıklamaktadır. Dahası, bu cihazda 450 tarama noktasında tam frekans aralığını gösteren 4,0 inçlik dirençli dokunmatik renkli ekran bulunur.

Ayrıca, üç saate kadar taşınabilir kullanım için 5000mAh şarj edilebilir bir pil içerir.

Dahası, analizör iki moda sahiptir: normal mod ve ultra mod.

Ek olarak, tinySA ultra+, değiştirilebilir bant geçiş filtresi ve düşük girişli adım zayıflatıcı gibi birçok yerleşik yapılandırma seçeneğine sahiptir. tinySA'nın maksimum giriş seviyesinin +6dBm olduğunu unutmamak önemlidir. Sinyalinizin giriş seviyesinden emin değilseniz, güvenli tarafta olmak için bir zayıflatıcı kullanmanız önerilir.

Daha geniş normal aralık nedeniyle, cihaz 868MHz ISM bandında giriş ve çıkış içerir.

tinySA ultra+ bir spektrum analizörü olarak kullanılmadığında, sinüs veya kare dalgaları çıkarmak için bir sinyal üreteci olarak da kullanılabilir.

Analizör, bir USB kablosu aracılığıyla bir PC tarafından tamamen kontrol edilebilir.

Ayrıca, dahili sinyal üreteci aracılığıyla otomatik bir kendi kendini test etme ve kendi kendini kalibre etme özelliğine sahiptir.

Teknik özellikler
Kullanıcı arayüzü:

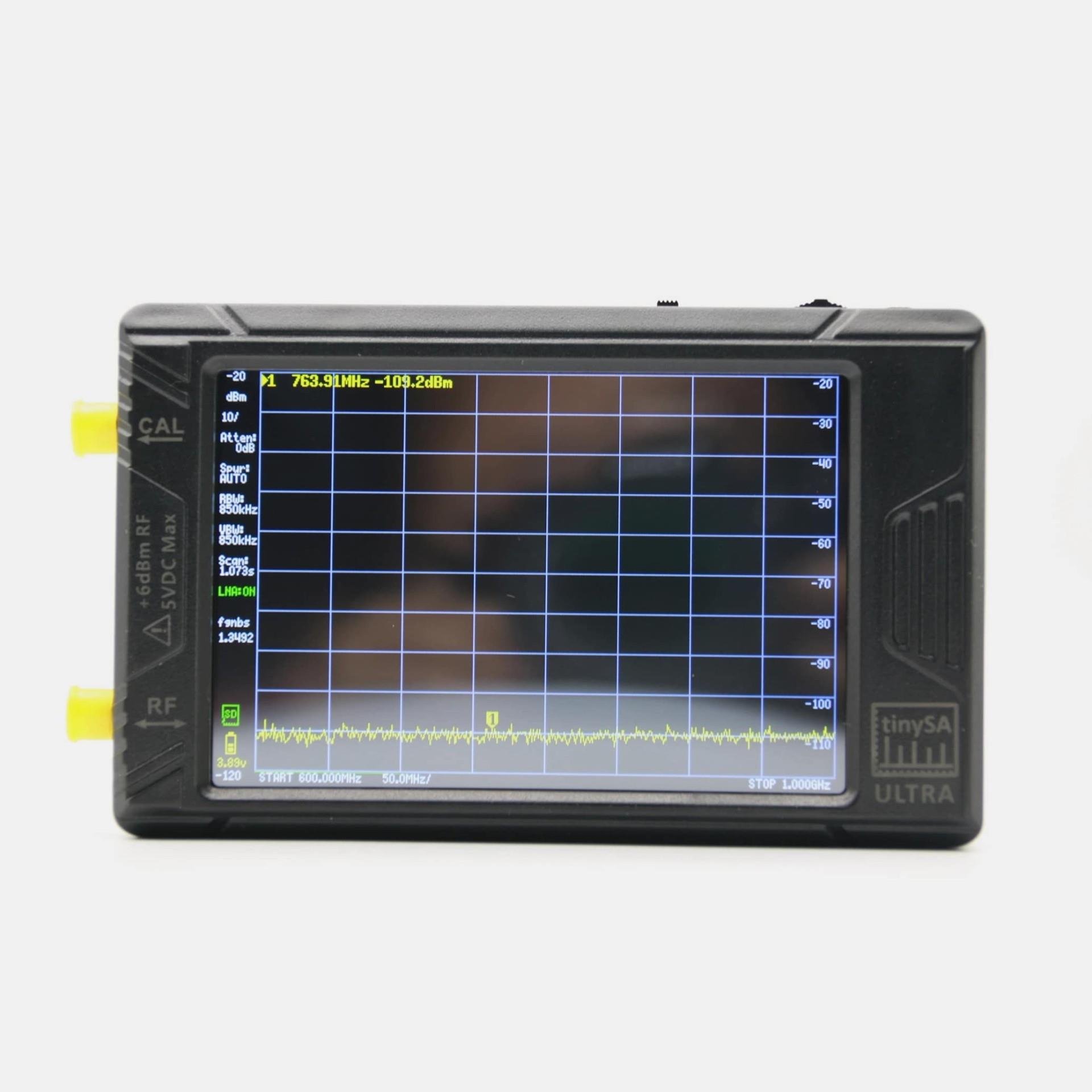

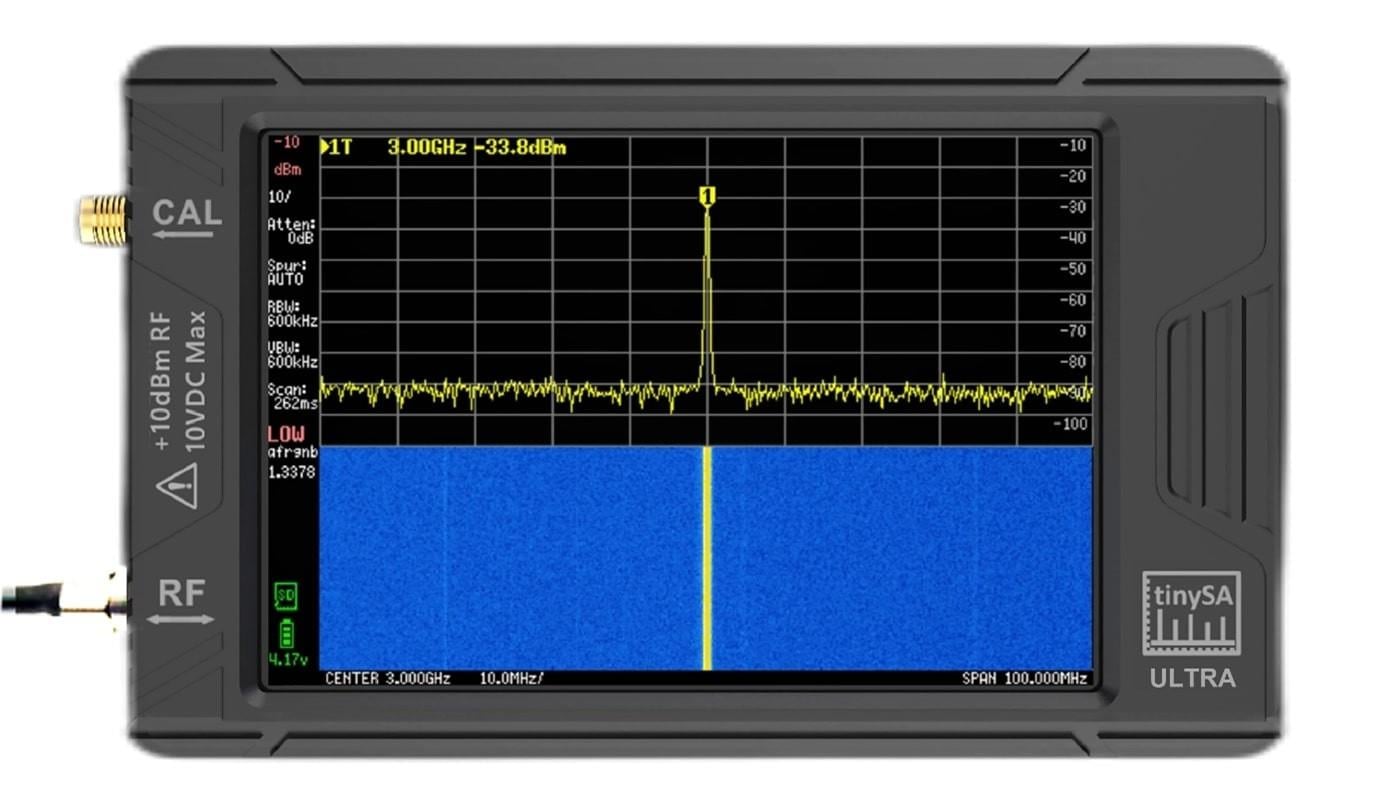

Ekran çözünürlüğü 480*320 piksel
Ekran köşegeni 4"
RGB piksel başına 16 bit
Dirençli dokunmatik kontrol
Jog anahtarı kontrolü
USB seri port kontrolü
Dahili PCB'de isteğe bağlı TTL USART portu
Anahtarlama gürültüsünü önlemek için doğrusal güç kaynağı.

Spektrum Analizörü özellikleri:

Normal modda 100kHz ila 800MHz (Ultra+ için 900 MHz)
Giriş empedansı 10dB veya daha fazlasına ayarlandığında 50 ohm.
LNA etkin olmadığında 1 dB adımlarla 0dB ile 31dB arasında seçilebilir manuel ve otomatik giriş zayıflaması
Maksimum +/-5V DC girişi
0dB dahili ile +6dBm'lik mutlak maksimum giriş seviyesi zayıflama
30 dB dahili zayıflama ile +20 dBm'lik mutlak maksimum kısa vadeli tepe giriş gücü
Otomatik modda dahili zayıflama ile önerilen maksimum giriş gücü +0 dBm
En iyi ölçümler için giriş gücünü -25 dBm'nin altında tutun
0 dB dahili zayıflama ile +15 dBm'lik üçüncü derece modülasyon ürünlerinin (IIP3) Giriş Kesme Noktası
0 dB dahili zayıflama ile -1 dBm'de 1 dB sıkıştırma noktası
0,5 dB'lik güç dedektörü çözünürlüğü ve 5,3 GHz'in altında +/-2 dB frekansa karşı doğrusallık, 5,3 GHz ile 6 GHz arasında +/-5 dB
50 mikrosaniyelik sıfır açıklık modunda 850 kHz RBW'de doğru seviye ölçümü için minimum patlama uzunluğu
+/- 2 dB'lik güç seviyesi kalibrasyonundan sonra mutlak güç seviyesi doğruluğu
Gürültü Şekilli dahili isteğe bağlı 20 dB LNA 5dB ila 4GHz (ZS407 için 6 GHz)
30kHz çözünürlük bant genişliği -102dBm kullanılarak 30MHz'de LNA olmadan en düşük fark edilebilir sinyal
200Hz çözünürlük bant genişliği -145dBm kullanılarak 30MHz'de LNA ile en düşük fark edilebilir sinyal
Seçilen çözünürlük bant genişliğine eşit frekans doğruluğu
100kHz ofsetinde -108dB/Hz ve 1MHz ofsetinde -115dB/Hz 30MHz'de faz gürültüsü
70dB'lik 30kHz çözünürlük bant genişliği kullanıldığında mahmuzsuz dinamik aralık
0,2, 1, 3, 10, 30, 100, 300, 600 ve 850 kHz genişliğinde çözünürlük filtreleri. 51, 101, 145, 290 veya 450 ölçüm noktasının ekran çözünürlüğü.
En büyük çözünürlük filtreleri kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu.
Belirli sinyallerin dahili olarak üretilip üretilmediğini veya giriş sinyalinde gerçekten mevcut olup olmadığını değerlendirmek için mahmuz bastırma seçeneği.
Demodüle edilmiş sesi dinlemek için kulaklık çıkışı (sadece AM). Mikrofonlu veya mikrofonsuz stereo konnektör, yüksek empedans daha yüksek, kısa devre korumalı
Sinyal Jeneratörü özellikleri:

100 kHz'den 800 MHz'e (Ultra+ için 900 MHz) temel frekansın -40 dB altında harmoniklere sahip sinüs dalgası çıkışı
Çıkış seviyesi -115 dBm ile -19 dBm arasında 1 dB adımlarla seçilebilir
800 MHz'in üzerinde iki çıkış modu seçeneği:
En temiz sinyal modu: kare dalga, 4,4 GHz'e kadar (ZS407 için 6 GHz) kaba frekans adımları ve daha az doğru çıkış seviyesi
En yüksek doğruluk modu: 5,4 GHz'e kadar (ZS407 için 7,3 GHz) muhtemelen güçlü mahmuzlarla azaltılmış harmonikler, 800 MHz'in altında frekans çözünürlüğü ve ince çıkış seviyesi adımları. Seviye doğruluğu +/- 2dB, -72dBm ile -19dBm arasında 800Mhz'e kadar, -72dBm'nin altında daha az doğruluk, -110dBm'nin altında daha da az doğruluk
Çıkış frekansı çözünürlüğü 57,2Hz
50Hz ile 5kHz (AM) veya 1kHz (FM) arasında isteğe bağlı AM veya FM modülasyon frekansları veya seçilebilir frekans aralığı üzerinde tarama
AM modülasyon derinliği %10 ile %100 arasında
FM sapması 1kHz ile 300kHz arasında
İsteğe bağlı çıkış seviyesi taraması tüm çıkış seviyesi aralığının maksimumu üzerinde
Referans jeneratör özellikleri:

Kall çıkışına bağlı -35,6dBm'de temel ile isteğe bağlı kare dalga çıkışı
Frekans 1MHz, 2MHz, 4MHz, 10MHz, 15MHz veya 30MHz olarak ayarlanabilir.
