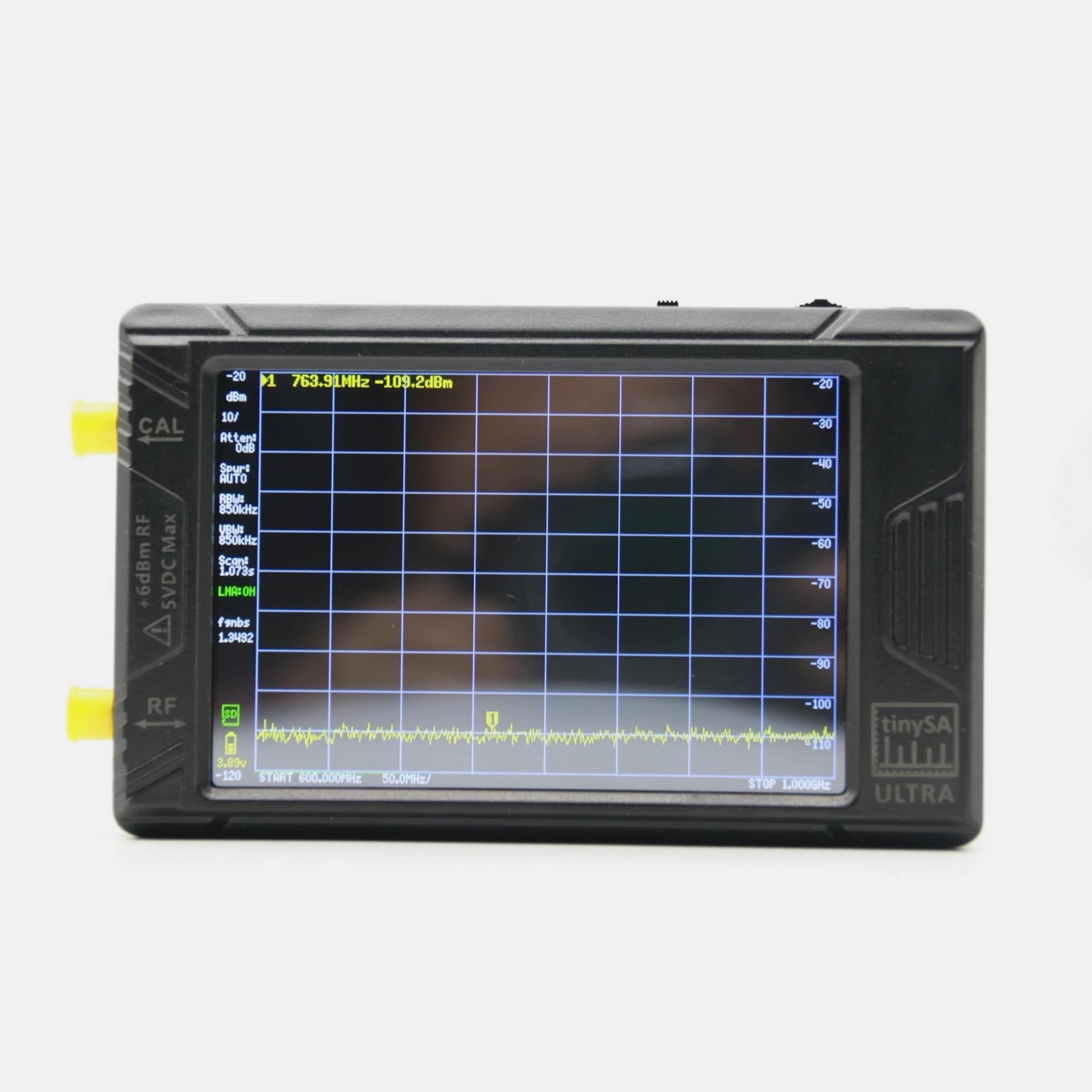

tinySA ultra+, Hollanda'nın Eindhoven kentinde tasarlanan, geliştirilen ve şu anda satılan, elde taşınabilen 100kHz - 7.3GHz spektrum analizörüdür. tinySA ultra+ (ZS406 versiyonu), tinySA ultra'nın devamı niteliğindedir ve tinySA'dan bir yükseltmedir.
Aşağıdaki model genel bakışı, tinySA ile tinySA ultra+ spektrum analizörleri arasındaki farkları açıklamaktadır. Dahası, bu cihazda 450 tarama noktasında tam frekans aralığını gösteren 4,0 inçlik dirençli dokunmatik renkli ekran bulunur.
Ayrıca, üç saate kadar taşınabilir kullanım için 5000mAh şarj edilebilir bir pil içerir.
Dahası, analizör iki moda sahiptir: normal mod ve ultra mod.
Ek olarak, tinySA ultra+, değiştirilebilir bant geçiş filtresi ve düşük girişli adım zayıflatıcı gibi birçok yerleşik yapılandırma seçeneğine sahiptir. tinySA'nın maksimum giriş seviyesinin +6dBm olduğunu unutmamak önemlidir. Sinyalinizin giriş seviyesinden emin değilseniz, güvenli tarafta olmak için bir zayıflatıcı kullanmanız önerilir.
Daha geniş normal aralık nedeniyle, cihaz 868MHz ISM bandında giriş ve çıkış içerir.
tinySA ultra+ bir spektrum analizörü olarak kullanılmadığında, sinüs veya kare dalgaları çıkarmak için bir sinyal üreteci olarak da kullanılabilir.
Analizör, bir USB kablosu aracılığıyla bir PC tarafından tamamen kontrol edilebilir.
Ayrıca, dahili sinyal üreteci aracılığıyla otomatik bir kendi kendini test etme ve kendi kendini kalibre etme özelliğine sahiptir.

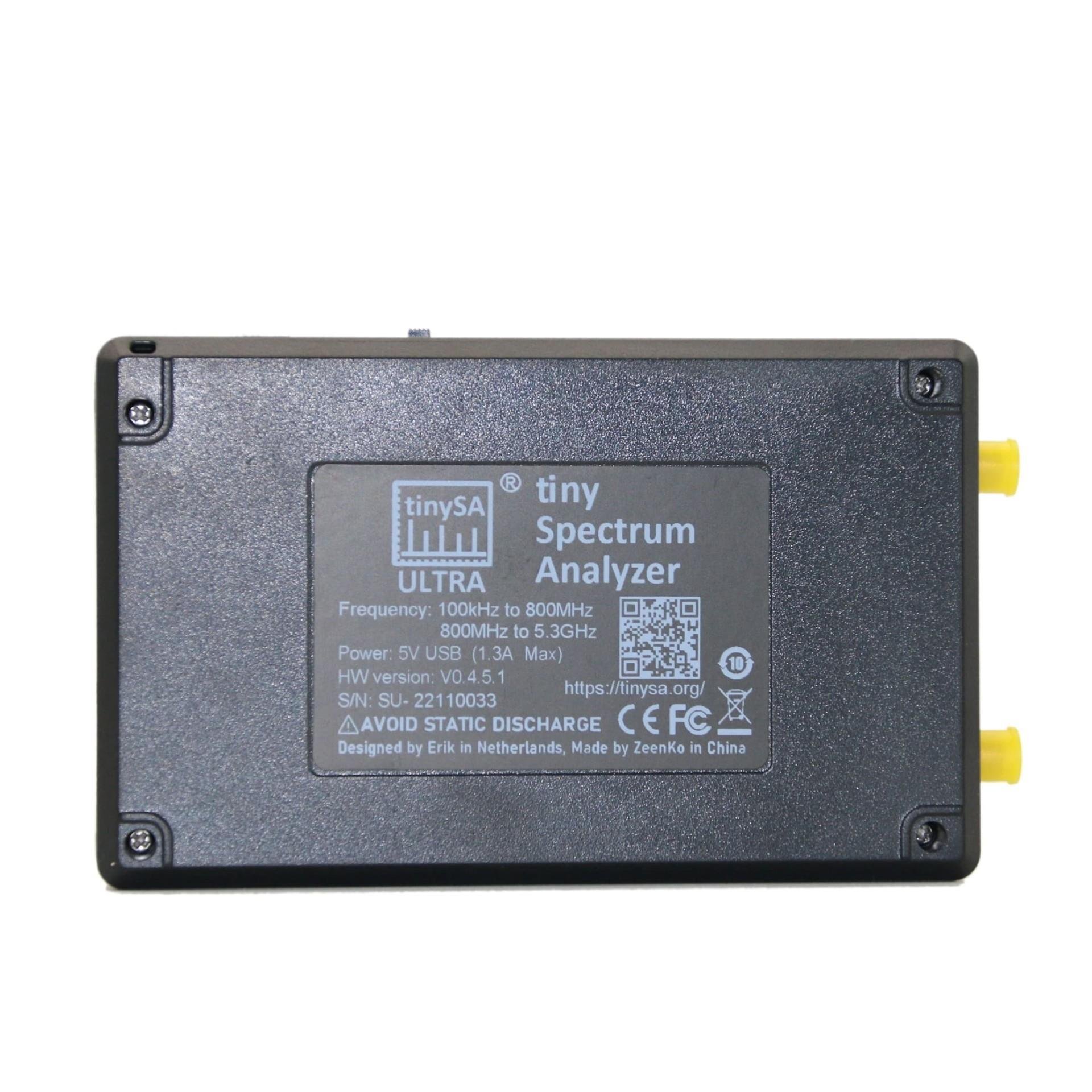

Teknik özellikler
Kullanıcı arayüzü:
Ekran çözünürlüğü 480*320 piksel
Ekran köşegeni 4"
RGB piksel başına 16 bit
Dirençli dokunmatik kontrol
Jog anahtarı kontrolü
USB seri port kontrolü
Dahili PCB'de isteğe bağlı TTL USART portu
Anahtarlama gürültüsünü önlemek için doğrusal güç kaynağı.

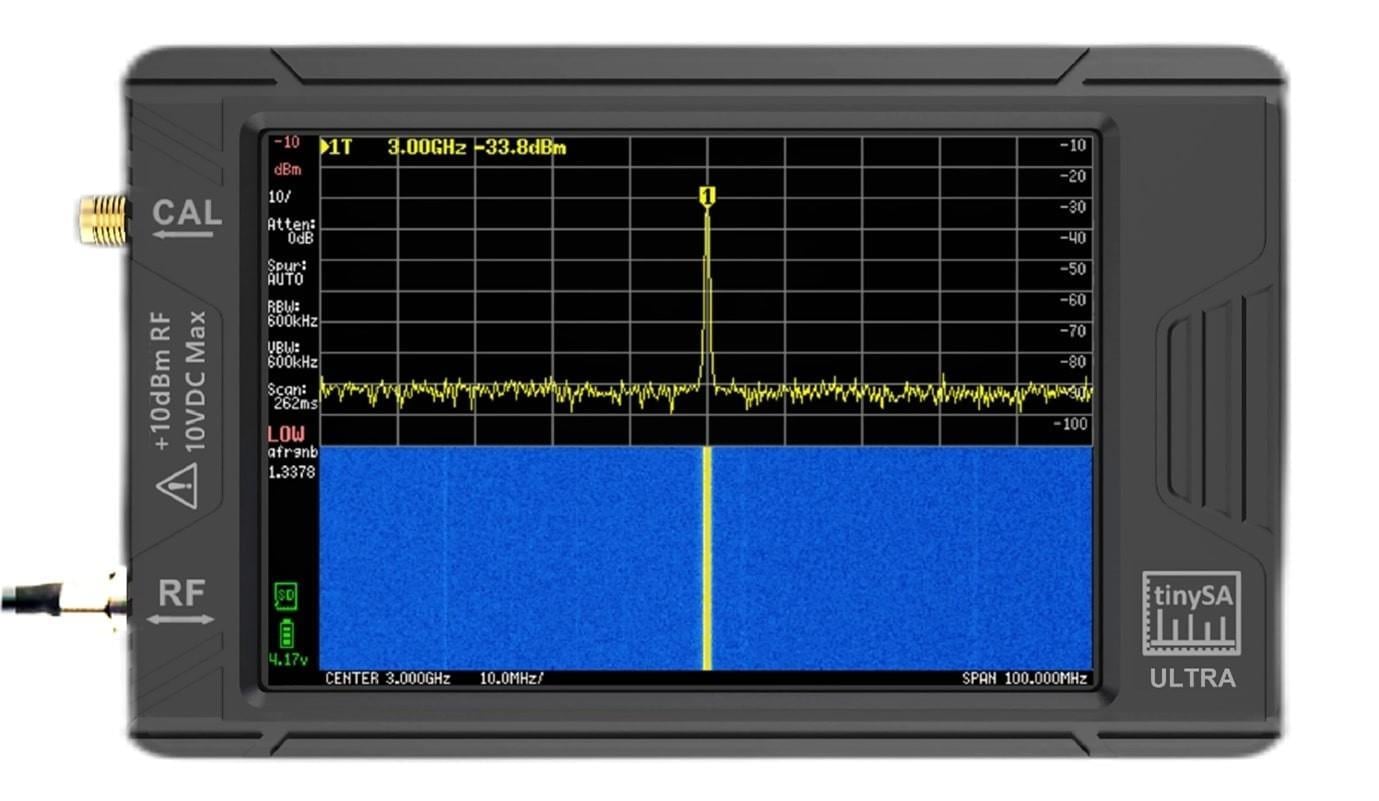

Spektrum Analizörü özellikleri:
Normal modda 100kHz ila 800MHz (Ultra+ için 900 MHz)
Giriş empedansı 10dB veya daha fazlasına ayarlandığında 50 ohm.
LNA etkin olmadığında 1 dB adımlarla 0dB ile 31dB arasında seçilebilir manuel ve otomatik giriş zayıflaması
Maksimum +/-5V DC girişi
0dB dahili ile +6dBm'lik mutlak maksimum giriş seviyesi zayıflama
30 dB dahili zayıflama ile +20 dBm'lik mutlak maksimum kısa vadeli tepe giriş gücü
Otomatik modda dahili zayıflama ile önerilen maksimum giriş gücü +0 dBm
En iyi ölçümler için giriş gücünü -25 dBm'nin altında tutun
0 dB dahili zayıflama ile +15 dBm'lik üçüncü derece modülasyon ürünlerinin (IIP3) Giriş Kesme Noktası
0 dB dahili zayıflama ile -1 dBm'de 1 dB sıkıştırma noktası
0,5 dB'lik güç dedektörü çözünürlüğü ve 5,3 GHz'in altında +/-2 dB frekansa karşı doğrusallık, 5,3 GHz ile 6 GHz arasında +/-5 dB
50 mikrosaniyelik sıfır açıklık modunda 850 kHz RBW'de doğru seviye ölçümü için minimum patlama uzunluğu
+/- 2 dB'lik güç seviyesi kalibrasyonundan sonra mutlak güç seviyesi doğruluğu
Gürültü Şekilli dahili isteğe bağlı 20 dB LNA 5dB ila 4GHz (ZS407 için 6 GHz)
30kHz çözünürlük bant genişliği -102dBm kullanılarak 30MHz'de LNA olmadan en düşük fark edilebilir sinyal
200Hz çözünürlük bant genişliği -145dBm kullanılarak 30MHz'de LNA ile en düşük fark edilebilir sinyal
Seçilen çözünürlük bant genişliğine eşit frekans doğruluğu
100kHz ofsetinde -108dB/Hz ve 1MHz ofsetinde -115dB/Hz 30MHz'de faz gürültüsü
70dB'lik 30kHz çözünürlük bant genişliği kullanıldığında mahmuzsuz dinamik aralık
0,2, 1, 3, 10, 30, 100, 300, 600 ve 850 kHz genişliğinde çözünürlük filtreleri. 51, 101, 145, 290 veya 450 ölçüm noktasının ekran çözünürlüğü.
En büyük çözünürlük filtreleri kullanılarak saniyede 1000 noktanın üzerinde tarama hızı.
Seçilen çözünürlük bant genişliğinden bağımsız olarak tüm tarama aralığının kapsanmasını sağlamak için gerçek tarama noktalarının otomatik optimizasyonu.
Belirli sinyallerin dahili olarak üretilip üretilmediğini veya giriş sinyalinde gerçekten mevcut olup olmadığını değerlendirmek için mahmuz bastırma seçeneği.
Demodüle edilmiş sesi dinlemek için kulaklık çıkışı (sadece AM). Mikrofonlu veya mikrofonsuz stereo konnektör, yüksek empedans daha yüksek, kısa devre korumalı
Model genel bakışı
| Model |
tinySA |
tinySA ultra+ (ZS-406 sürümü) |
tinySA ultra+ (ZS-407 sürümü) |
| Ekran |
Dirençli dokunmatik, 2,8", 320x240 piksel |
Dirençli dokunmatik, 4,0", 480x320 piksel |
Dirençli dokunmatik, 4,0", 480x320 piksel |
| Modlar |
Düşük giriş, Yüksek giriş, Düşük çıkış, Yüksek çıkış |
Normal mod, Ultra mod |
Normal mod, Ultra mod |
| Maks. giriş frekansı |
960 MHz |
5,4 GHz |
7,3 GHz |
| Maks. çıkış frekansı |
Sinüs 800 MHz'e kadar, Kare dalga 4,4 GHz'e kadar |
Sinüs 900 MHz'e kadar, Kare dalga 4,4 GHz'e kadar |
Sinüs 900 MHz'e kadar, Kare dalga 6,0 GHz'e kadar |
| Ultra modda DANL bozuluyor |
3 GHz'in 10 dB üzerinde, 5,3 GHz'in 25 dB üzerinde |
3 GHz'in 5 dB üzerinde, 5,4 GHz'in 20 dB üzerinde |
5 GHz'in 5 dB üzerinde, 7,3 GHz'in 24 dB üzerinde |
| Faz gürültüsü |
-83 dBc/Hz |
-92 dBc/Hz |
-100 dBc/Hz |
| Tarama başına görüntülenen nokta |
Maks. 290 |
Maks. 450 |
Maks. 450 |
| SD kart yuvası |
Mevcut değil |
Mikro SD kart |
Mikro SD kart |
| Ses çıkışı |
Mevcut değil |
3,5 mm kulaklık girişi |
3,5 mm kulaklık girişi |
|
|
|
|
Özellikler
| Güç kaynağı |
5 V USB (Maks. 1,3 A) |
| Pil çalışması |
Tam şarjlı (5000 mAh) 3 saat çalışma |
| ESD koruması |
Evet
|
| Spektrum analizörü |
|
| Frekans aralığı |
100 kHz - 900 MHz (normal mod)
100 kHz - 7,3 GHz (ultra mod) |
| Mutlak maksimum giriş seviyesi |
0 dB dahili zayıflama ile +6 dBm |
| Giriş empedansı |
50 Ω (giriş zayıflaması > 10dB) |
| Sıkıştırma noktası |
0 dB dahili zayıflama ile - 1 dBm'de 1 dB |
| Faz gürültüsü |
100 kHz ofsetinde -90 db/Hz ve 1MHz ofsetinde -115 dB/Hz |
| Dinamik aralık |
70 dB'lik 30 kHz RBW kullanıldığında mahmuzsuz |
| Mutlak Güç seviyesi doğruluğu |
+/- 2 dB (kalibrasyondan sonra) |
| Çözünürlük filtreleri |
Manuel (0,2, 1, 3, 10, 30, 100, 300, 600 ve 850 kHz) veya otomatik |
| Sinyal üreteci |
|
| Frekans aralığı |
Sinüs dalgası çıkışı: 100 kHz - 900 MHz
Kare dalga çıkış: spektrum analizörü olarak kullanılmadığında 6,0 GHz'e kadar |
| Şekil |
Sinüs dalgası |
| Harmonikler |
100 kHz - 900 MHz arasında temel frekansın -40 dB altında |
| İşlevler |
AM, dar FM ve geniş FM modülasyonu |
| Seviye doğruluğu |
-72 dBm ile -18 dBm arasında 900 MHz'e kadar +/- 2 dB, -72 dBm'nin altında daha az doğruluk |
| Çıkış frekansı çözünürlüğü |
900 MHz'nin altında 44 Hz |
| Referans üreteci |
|
| Frekans |
1 MHz, 2 MHz, 4 MHz, 10 MHz, 15 MHz veya 30 MHz olarak ayarlanabilir. |
| Şekil |
Cal çıkışına bağlı -35,6 dBm'de temel frekansa sahip kare dalga |
Aksesuarlar

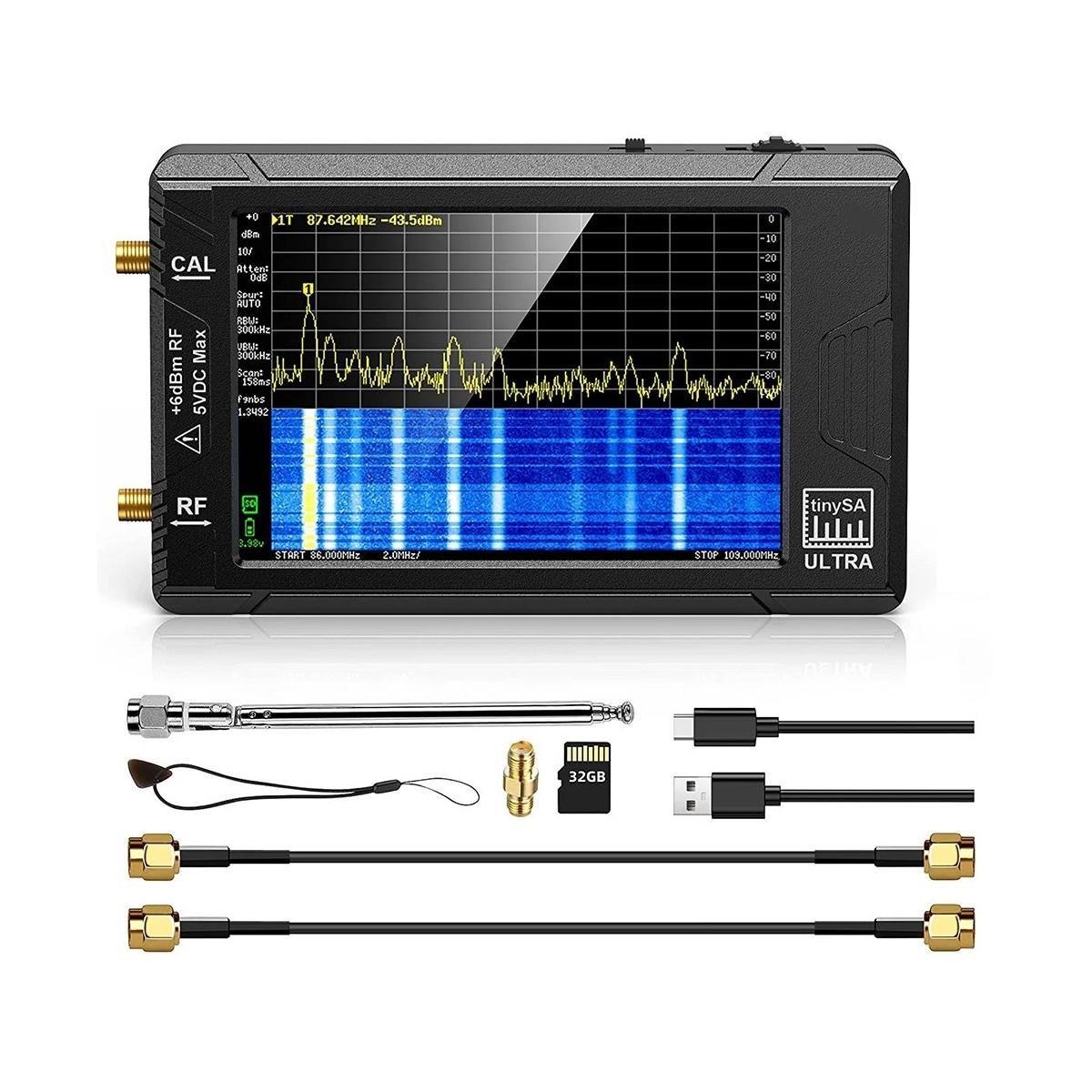

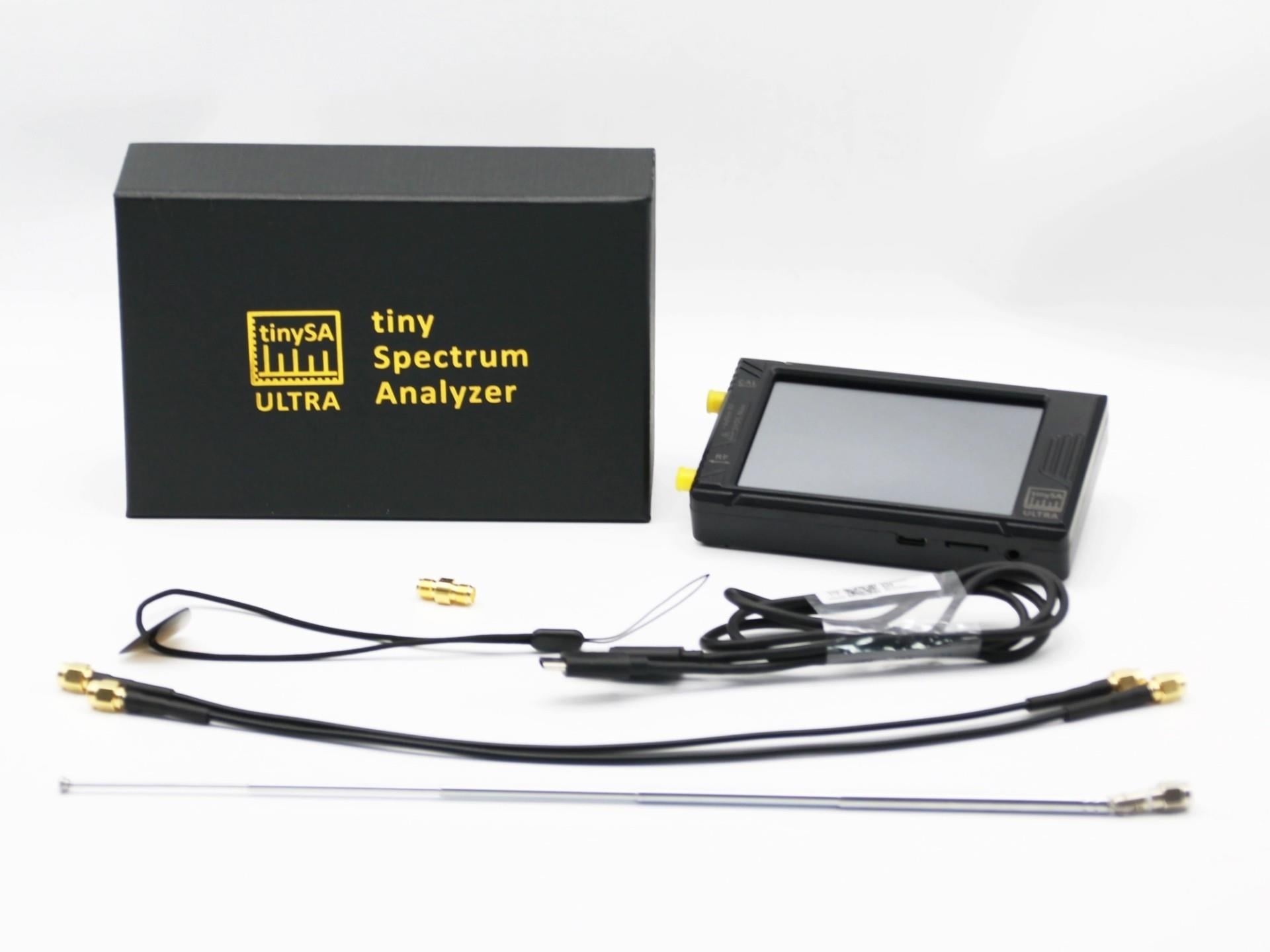

TinySA ultra+ (ZS-407) sürümü şunları içerir:
- tinySA ultra+ (ZS-407 versiyonu) spektrum analizörü
- İki SMA bağlantı kablosu
- Varil konnektör
- SMA konnektörlü anten
- USB-C şarj kablosu
- 32 GB micro SD kart
