■ Test frekansı: 20Hz-500kHz
■ Yüksek kararlılık ve tutarlılık: 14 aralık konfigürasyonu
■ Yüksek güç: sinyal seviyesi: 20VAC/100mAAC
Dahili DC önyargı: ±40VDC/100mADC
Dahili akım kaynağı: ±2A
■ DCR seviyesi: 20VDC/100mADC
■ Yüksek hız: çift CPU mimarisi, 1000 kat/sn'ye varan ölçüm hızı
■ Yüksek çözünürlük: 10,1 inç, çözünürlük 1280*800, kapasitif dokunmatik ekran
■ Üç test yöntemi: nokta testi, liste taraması ve grafik taraması
■ Dört parametreli ölçüm
■ 201 noktalı çok parametreli liste tarama işlevi
■ Grafik tarama işlevi, isteğe bağlı olarak 4 yörünge seçilebilir, 1/2/4 bölünmüş ekranı destekler
■ Sıralama işlevi: LCR modunda 10 sıralama düzeyi
■ Yüksek uyumluluk: KEYSIGHT E4980A, E4980AL, HP4284A ile uyumlu SCPI/MODBUS komut setini destekler

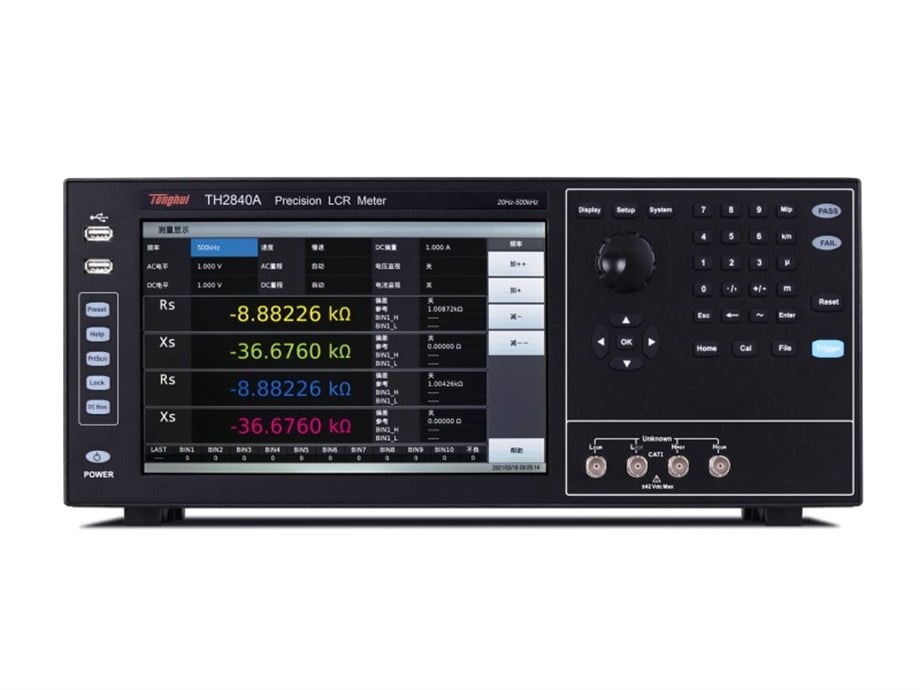

| Model |
TH2840A |
TH2840B |
| AC parameters |
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, R, X, G, B, θ, D, Q, VAC, IAC |
| DC parameters |
RDC, VDC, IDC |
| Test frequency |
20 Hz...500 kHz |
20 Hz...2 MHz |
| Test level |
5 mVRMS...20 VRMS
50 µARMS...100 mARMS |
≤1 MHz: 5 mVRMS...20 VRMS, >1 MHz: 5 mVRMS...15 VRMS
50 µARMS...100 mARMS |
| Basic accuracy |
0.05% |
| DC bias |
±40 V/±100 mA, bias current source ±2 A |
| Test terminal configuration |
Four terminal pair |
| Multi-function parameter list scan |
201 points, average times can be set for each point, and each point can be sorted separately; parameters: Test frequency, AC voltage, AC current, DC bias voltage, DC bias current (100 mA), DC bias current (2 A), comparators: Each sweep point can measure up to four test parameters, each parameter can set upper and lower limits, all test parameters are qualified, output PASS signal, otherwise output FAIL signal, no upper and lower limits are set, no judgment |
| Display |
10.1"/25.7 cm TFT LCD 1280xRGBx800, touch screen |
| Interfaces |
USB host & device, Ethernet/LAN, RS232, RS485, handler |
| Dimensions (mm) |
430 x 177 x 265; 11 kg |
